楼层平面大家都不陌生，绘制建筑模型或者机电模型时都会用到。那能不能定制平面类型呢?什么时候会需要定制呢?比如我在绘制机电模型的时候，我希望生成的楼层平面自动应用给排水视图样板?其实楼层平面也是一种系统族，我们可以提前设置不同的类型在类型属性中固化视图样板。

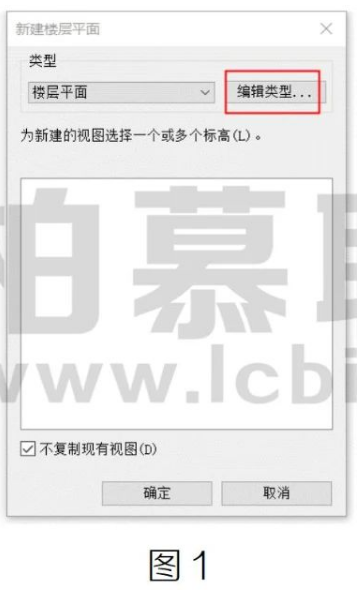

如图1所示，在新建楼层平面的对话框中，单击编辑类型：

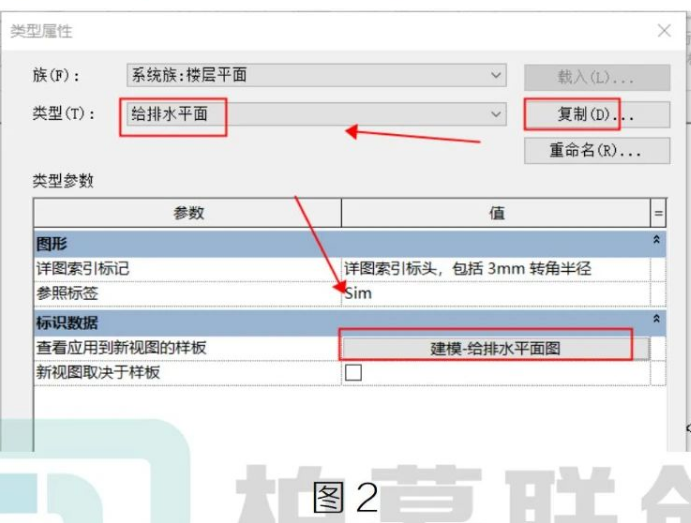

在弹出的类型属性对话框中，复制一个新的类型“给排水平面”然后在“查看应用到新视图的样板”中，设置样板“给排水平面图’(项目中提前设置的样板)，如图 2 所示：

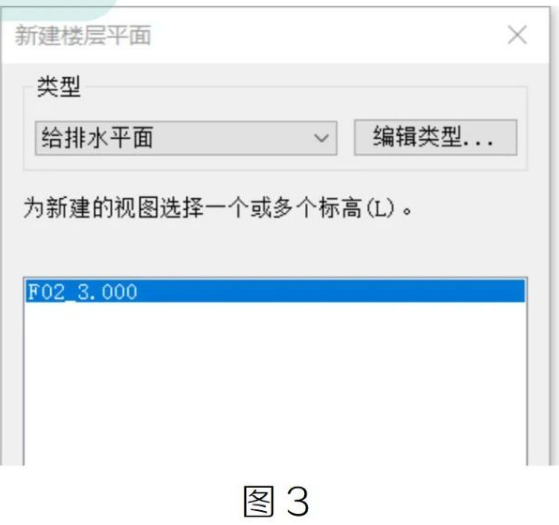

接下来创建楼层平面时，类型选择刚刚创建的给排水平面，这时候创建出来的平面就自动运用了设置的样板给排水平面,如图3所示

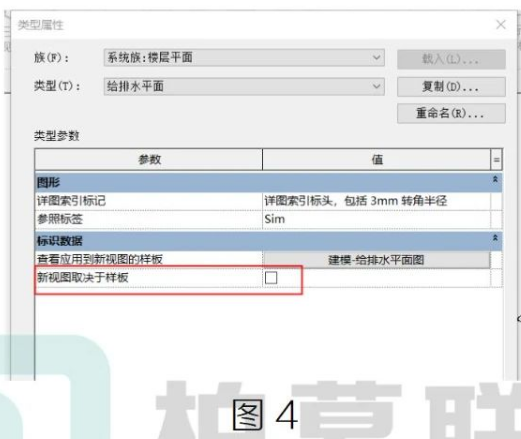

补充说明一点，类型属性中，新视图取决于样板选项(如图4所示 )，那勾选与否有何区别?
如果勾选了此选项，那么在生成的平面视图属性栏中，视图样板选项会固化为内设的视图样板，如图5所示:
