Revit 2018 关于参照平面增加了一个新功能:设置子类别。参照平面是我们创建模型时经常使用的一种辅助线，参照平面上设置添加参数便于控制构件形体。
当形体复杂，参照平面特别多时，经常会傻傻分不清楚;Revit2018 版我们可以为参照平面添加不同的子类别，以子类别为单位控制参照平面的颜色和显隐性。

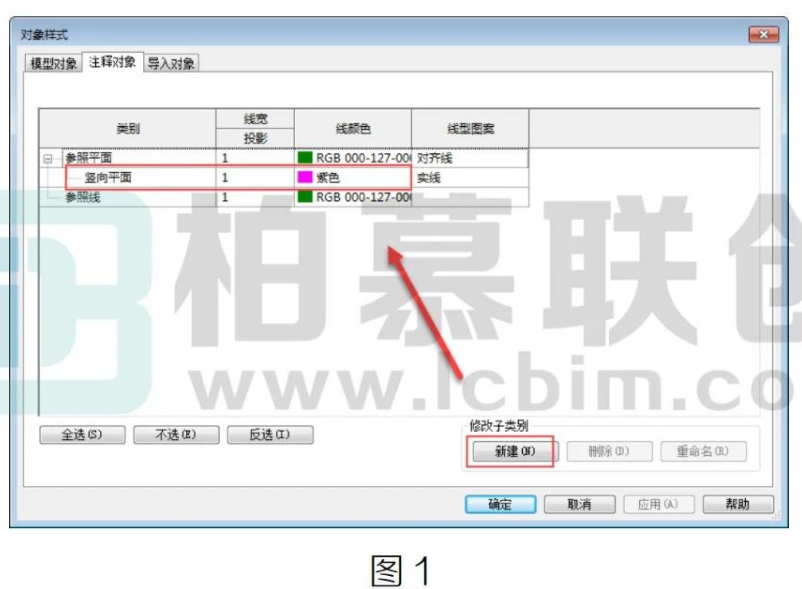

如图1所示，在对象样式中新建子类别“竖向平面”，并将其修改为紫色。

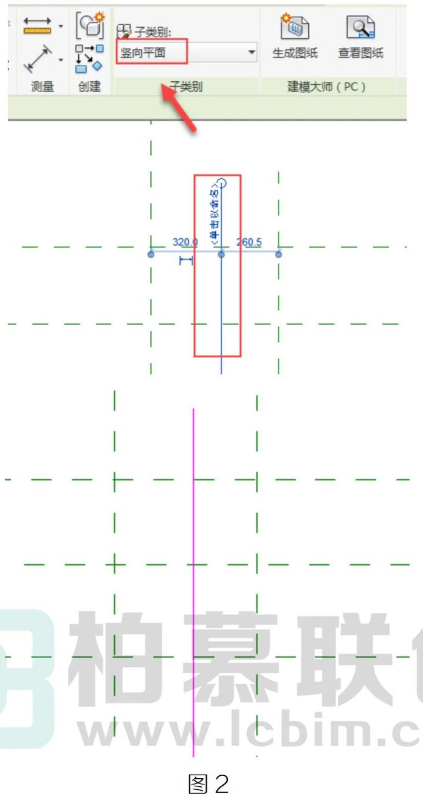

在视图中，选择绘制好的一根参照平面，子类别设置为“竖向平面”完成后如图 2 所示

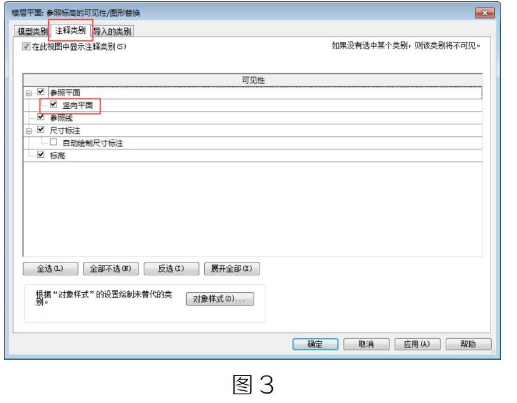

同时，在可见性视图中，也可以单独控制此类别参照平面的显隐形，如图3所示:
