BIM教程 | Revit中如何利用模型线绘制图形图文教程(文/西瓜撞地球)

发布于:2025-07-12 13:57:22
164人 分享

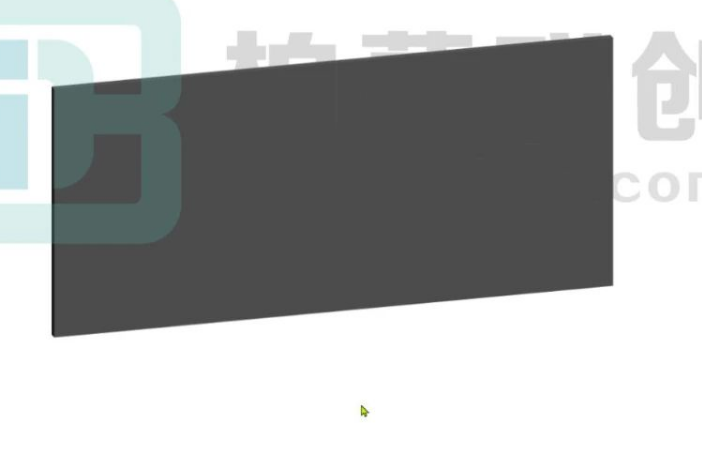

  1. 首先我们要绘制一面墙体,并确认长宽可以容纳我们所需绘制的图形,如图:

    腿腿教学网-BIM教程 | Revit中如何利用模型线绘制图形图文教程(文/西瓜撞地球)

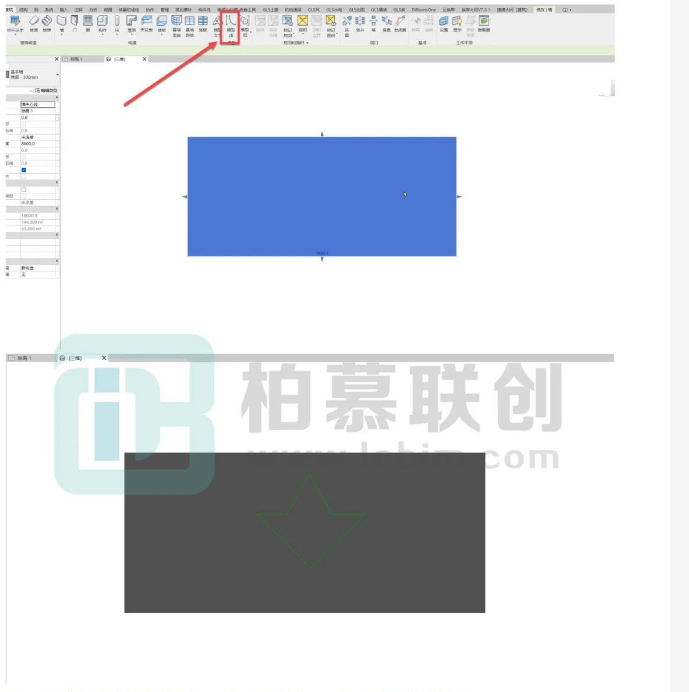

  2. 三维视图中,在墙体上利用模型线绘制出自己需要的形状如图

腿腿教学网-BIM教程 | Revit中如何利用模型线绘制图形图文教程(文/西瓜撞地球)

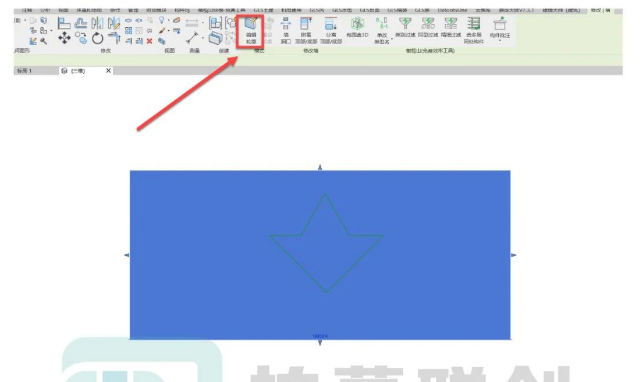

3.绘制完模型线后,选中墙体,点击编辑轮廓

腿腿教学网-BIM教程 | Revit中如何利用模型线绘制图形图文教程(文/西瓜撞地球)

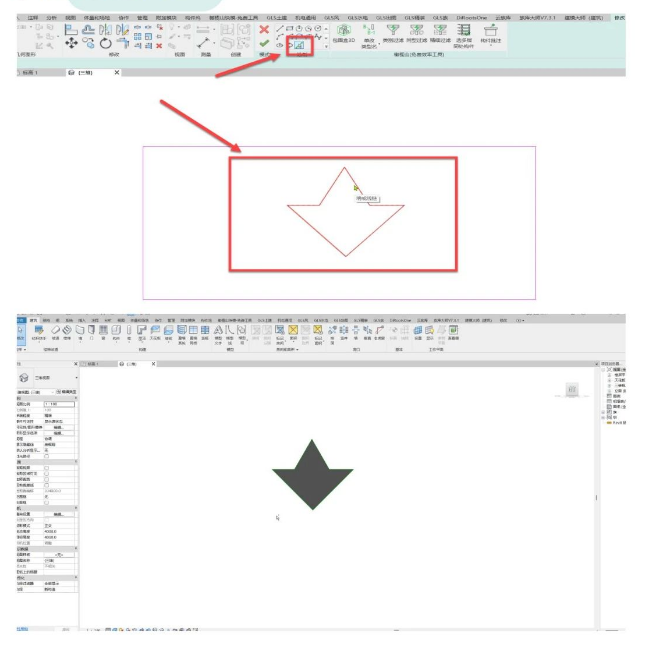

4:选择拾取线命令,拾取刚刚绘制好的模型线,最后删除外轮廓线,点击完成即可:

腿腿教学网-BIM教程 | Revit中如何利用模型线绘制图形图文教程(文/西瓜撞地球)
