在 Revit 中链接 CAD 后，如果图层杂乱，这时候是需要 CAD文件进行相应的图层隐藏的，在合适的情况下再将其显示。那如何操作呢?且往下看!

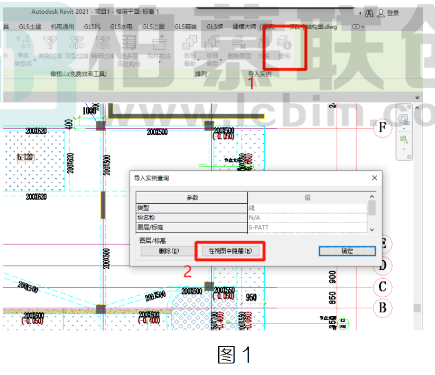

首先选中链接的 CAD 文件,其次点击在右上角“查询”命令之后选择 CAD 中的图层，以上完成后呢，便有一个窗口弹出，这里点击“在试图中隐藏”就可以了。如图1所示!

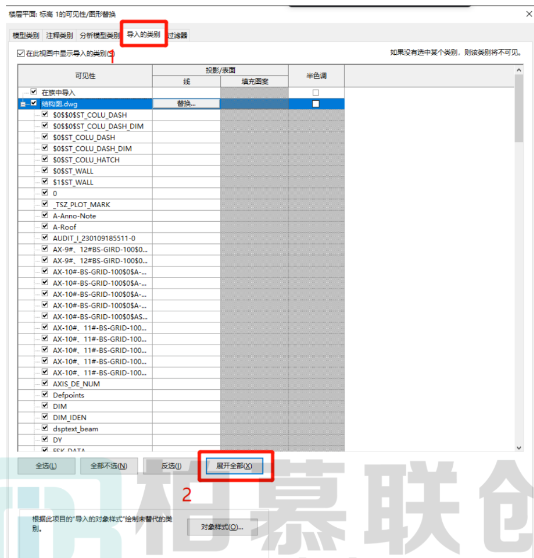

2.在后续的想要将所隐藏的图元进行显示，则需要使用快捷键“VV”如图 2 所示!

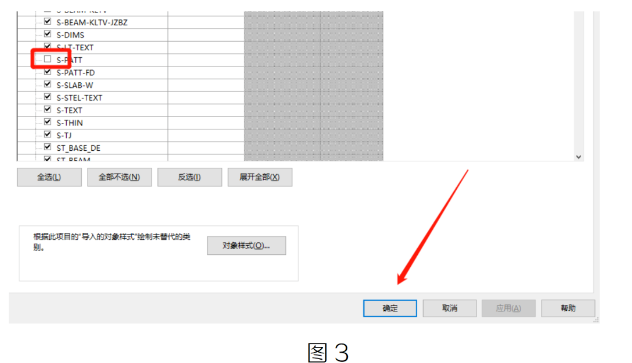

3、在图 2的点击”导人的类别”其次点击下方的“展解全部”以下便是该 CAD 文件所有图层名称!这里下拉找到所隐藏的图层把左边的“√”点亮如图 3所示!
4.在以上步骡完成之后，图层已经脱离隐藏状态，恢复为初始状态了!
