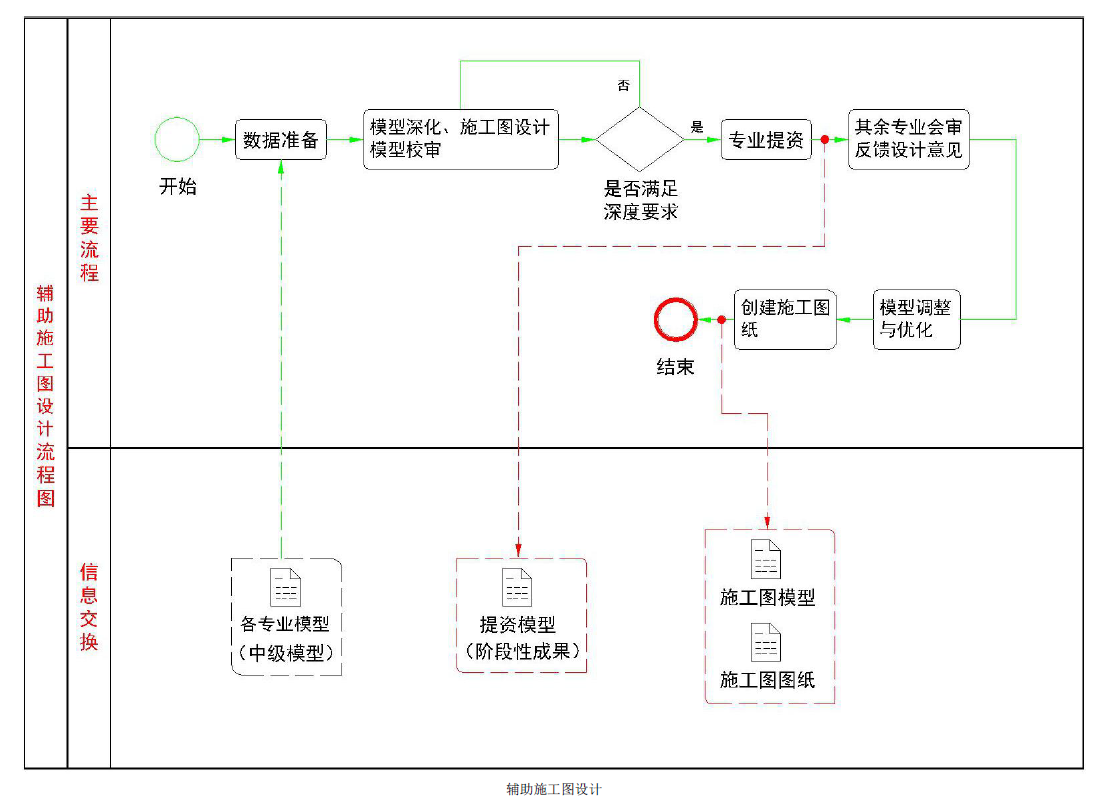

(6). 辅助施工图设计
辅助施工图设计是以剖切三维设计模型为主，二维绘图标识为辅，局部借助三维透视图和轴测图的方式表达施工图设计。
其主要目的是减少传统二维设计的平面、立面、剖面的不一致性问题；
尽量消除各专业、系统间设计表达的信息不对称；
为后续设计交底、施工阶段深化设计提供依据。
A. 主要工作内容：
收集准确的数据，并制定 BIM 模型出图标准、图纸目录及表达方式。
通过二维剖切或二维为主、三维辅助表达的方式导出施工图，包括平面图、立面图、剖面图、门窗大样图、局部放大图等。
二维施工图应添加相应标识和标注，使之满足国家规定的施工图设计深度。
对于局部复杂空间，宜增加三维透视图和轴测图辅助表达。
复核图纸，确保图纸的准确性。
B. 主要工作成果：
施工图模型。
模型深度和构件要求详见《工程信息模型应用统一标准》 施工图设计阶段的模型内容及其基本信息要求。
施工图纸
重点复杂部位三维视图。
