用ArchiCAD ，怎样创建一个文艺又古典的窗，既可以成为文人骚客吟诗作画的对象，又可以让普通人一眼望出去便看见诗和远方?
跟我学。
如果有现成的CAD外部参照，那就直接拿来用。(俺这个文艺的设计师，实在地很)

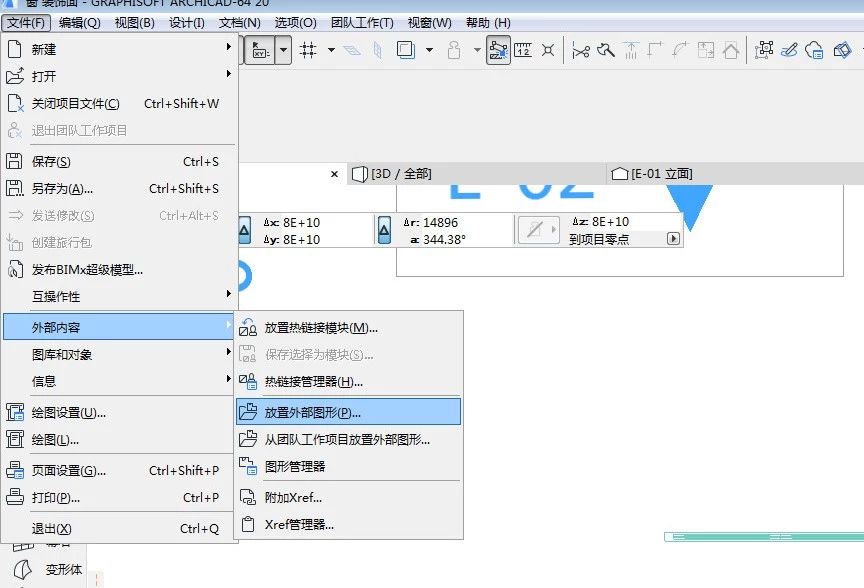

1、在ArchiCAD中放置CAD外部参照。
2、 先用“板”工具 ctrl+T 设置厚度及材质
3、 参照CAD底图绘制和底图一样大小的长方体

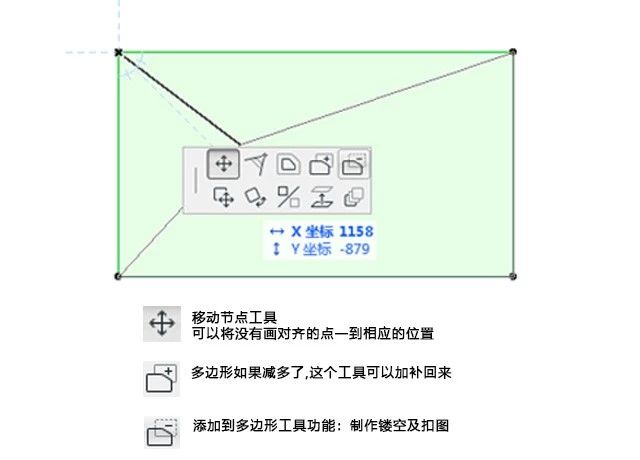

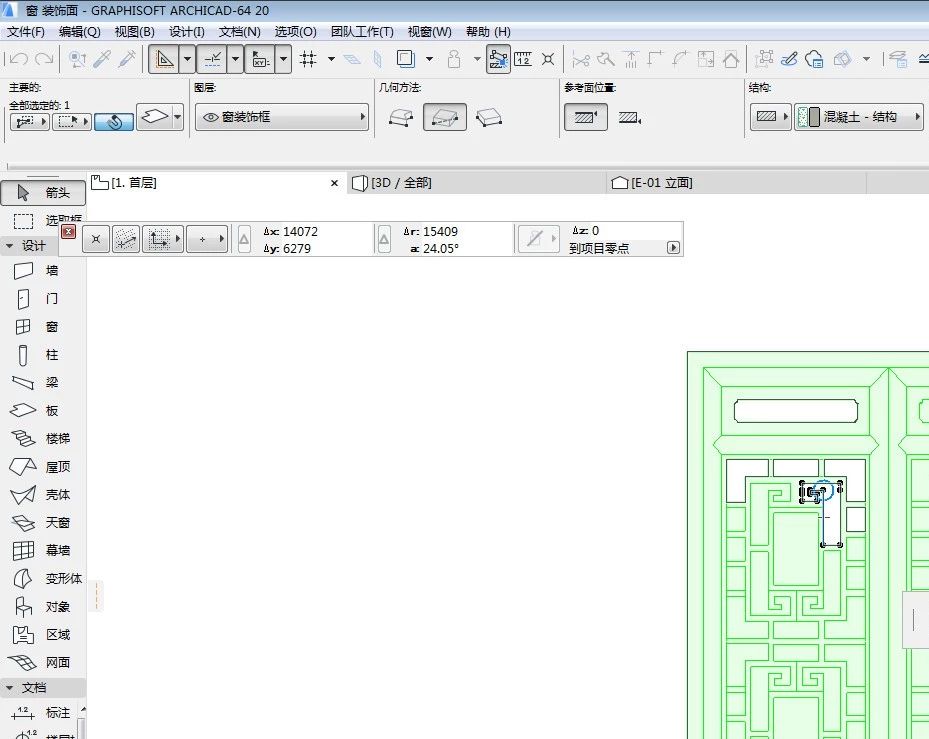

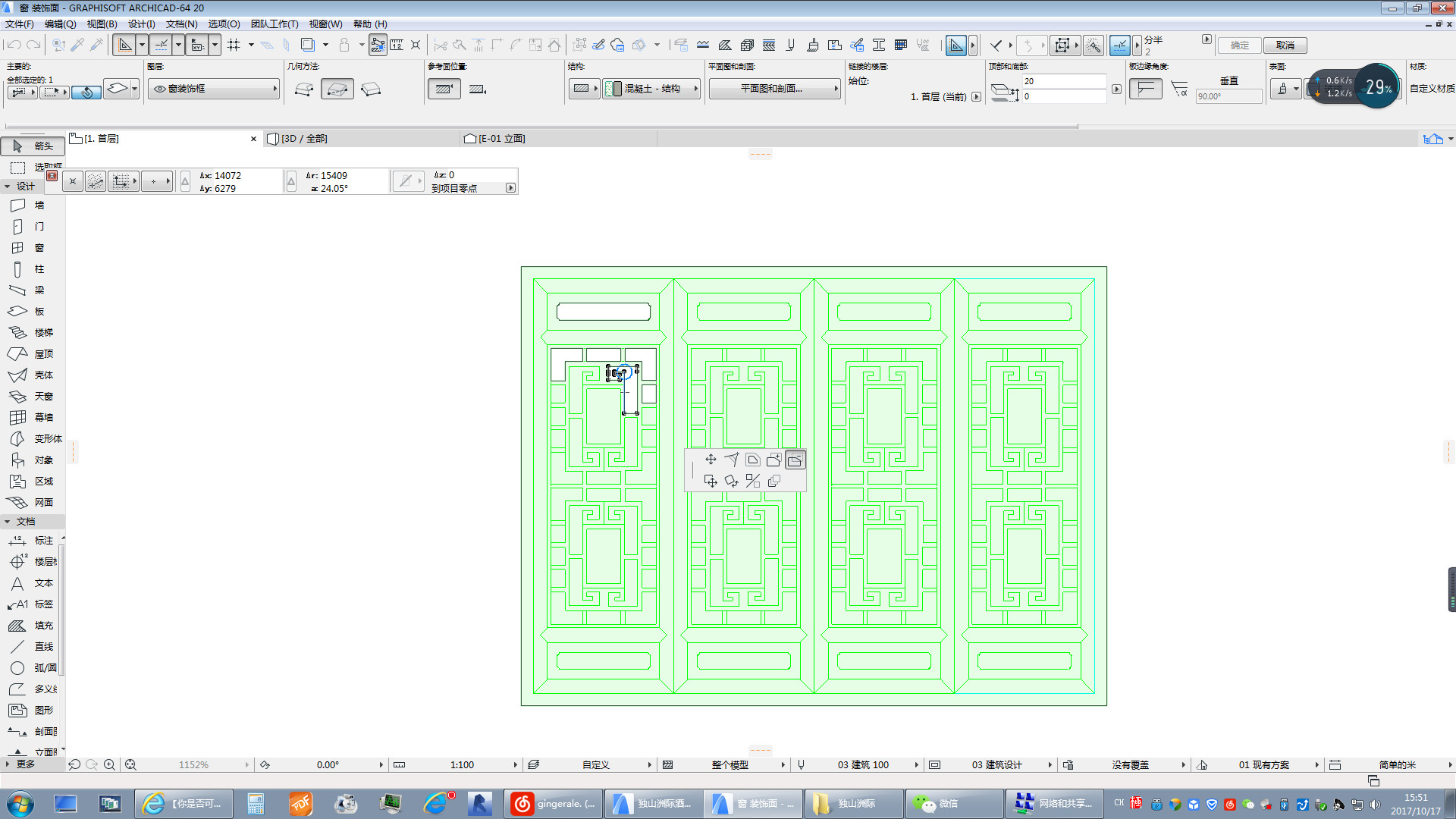

4、选中“板”，在“板”上点击一个点选择，出现工具框，选择工具框中的多变形减少工具将镂空部分减去即可（再次选中“板”，点击出现的黑色节点，选中多边形减少工具，就能继续扣图了）

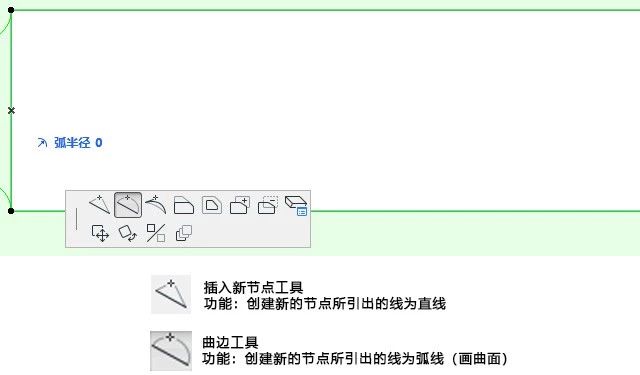

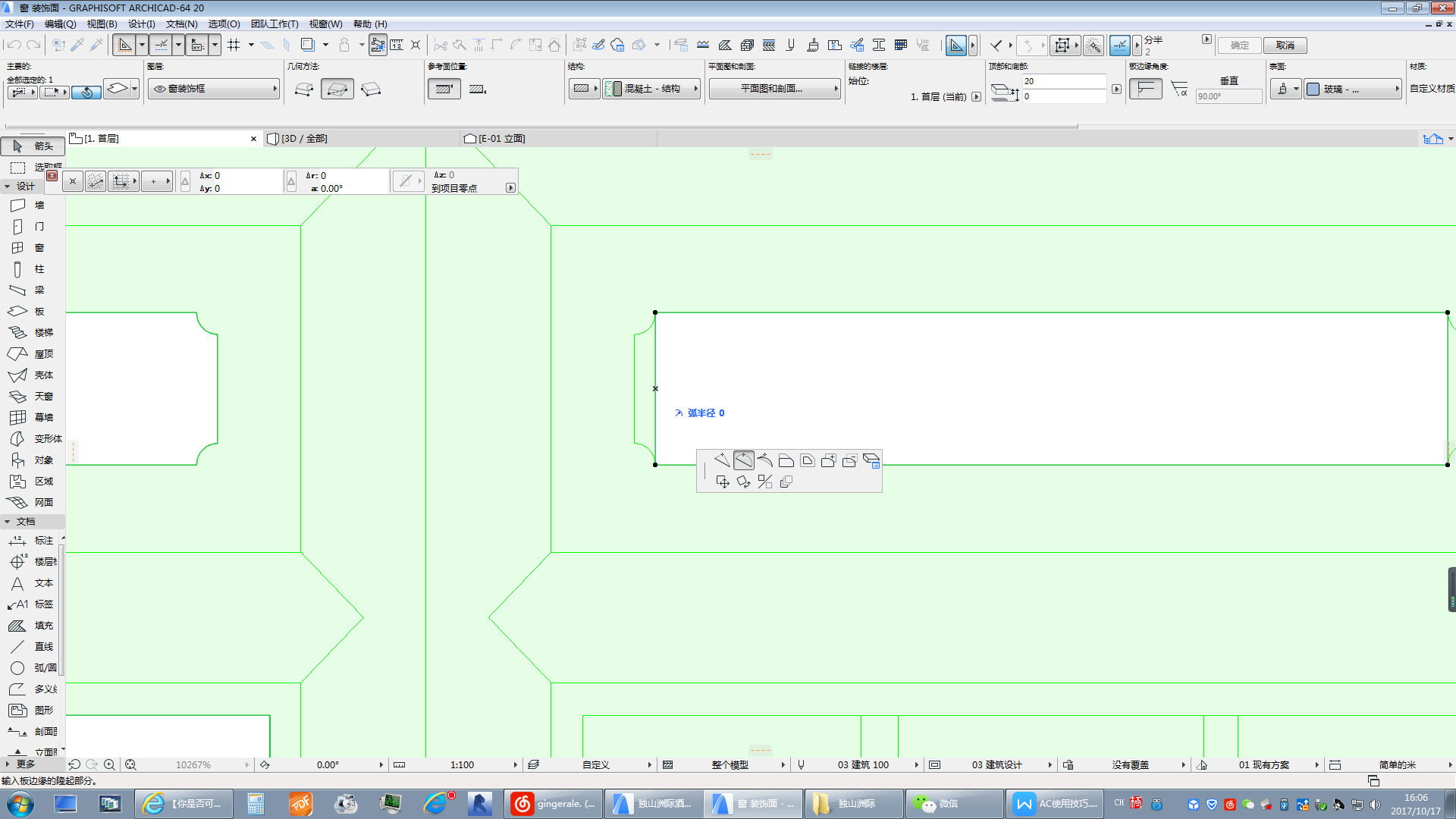

提示：在绘制曲面的时候，先将需要扣除的部分用板中的线或矩形工具框选，再找线的中间点插入新的节点，插入的同时可选择直线或者曲边，再按照CAD底图定点。

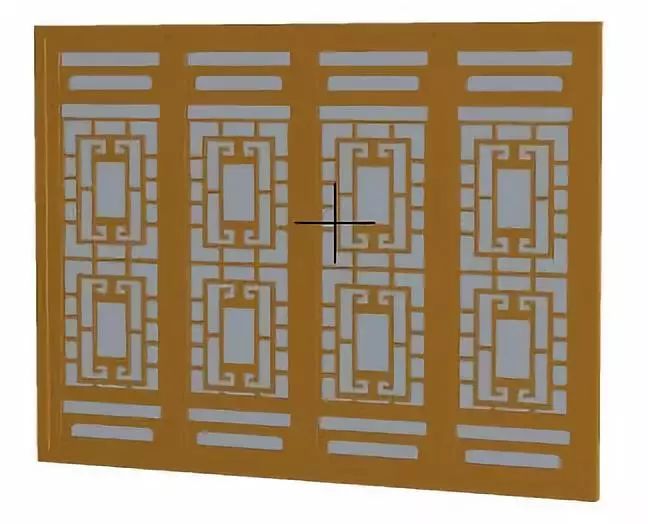

这样，一个拥有复杂花纹的窗，就建好啦。
本着咱们设计界互助友爱、协同合作的精神，我决定让别人也能用现成的。
怎么做呢？
跟我学。
将做完的复杂样式窗分享或导入、添加到对象中。
1、将建立的模型成组

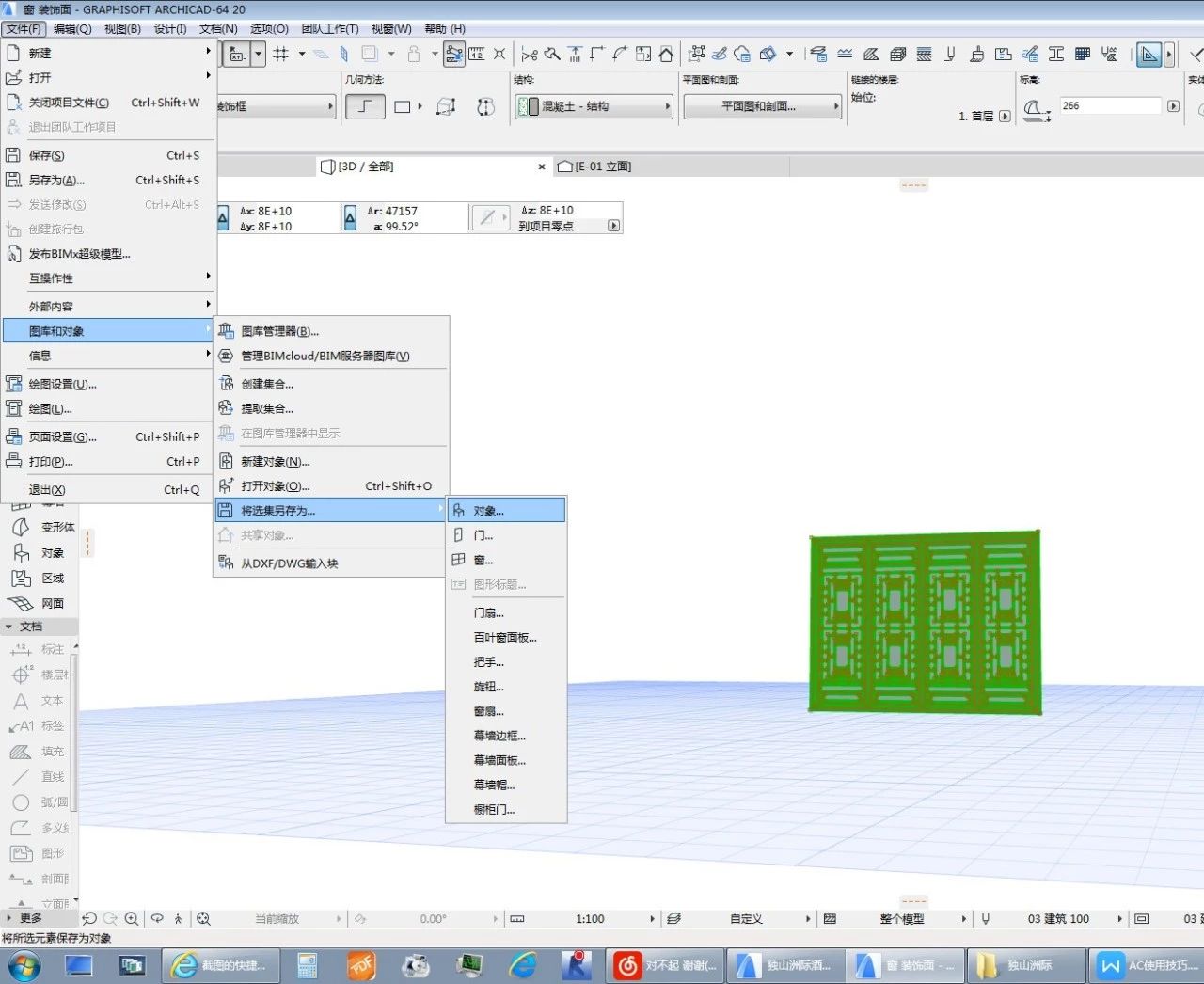

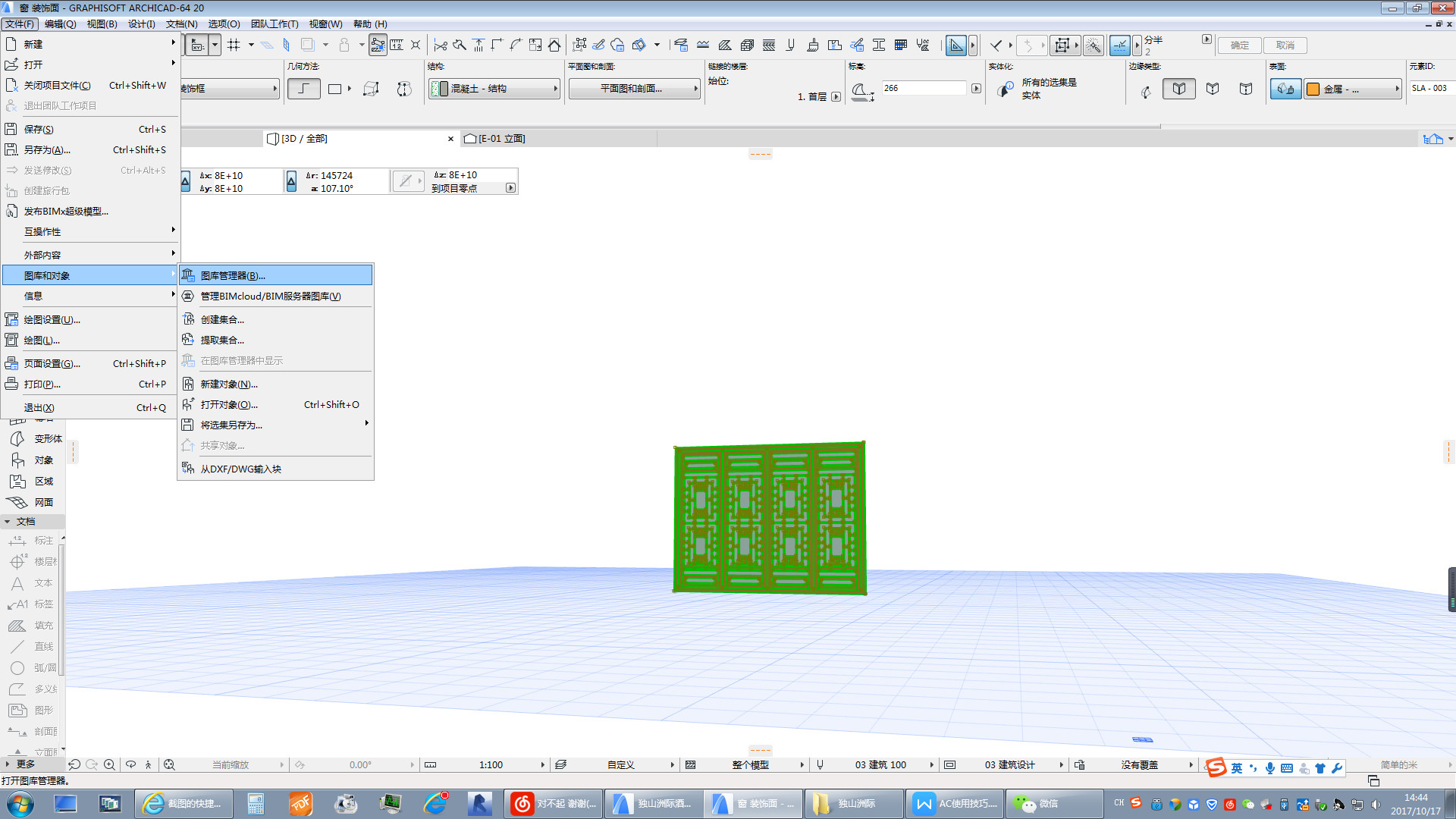

2、文件→图库和对象→将选集另存为→对象

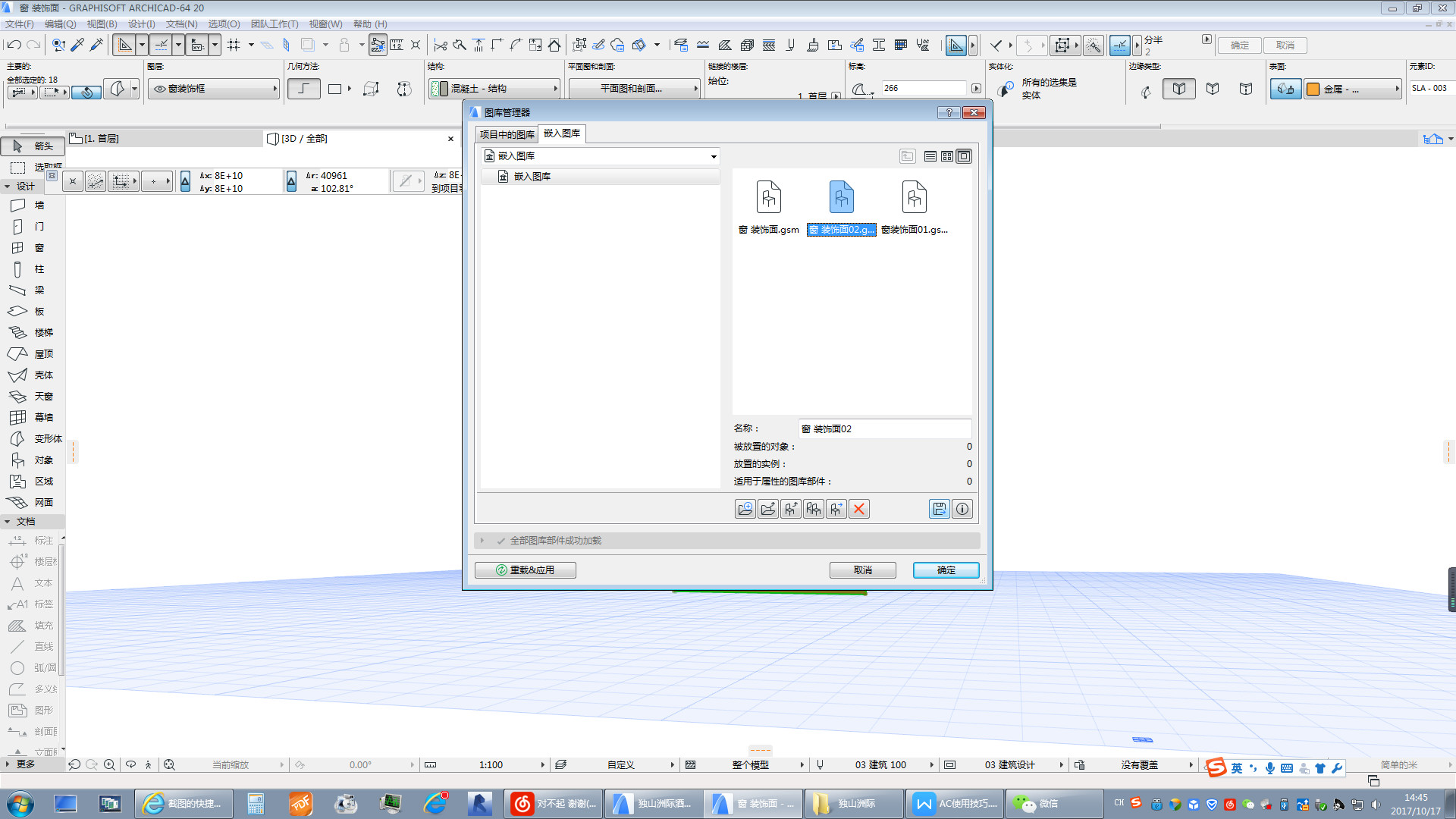

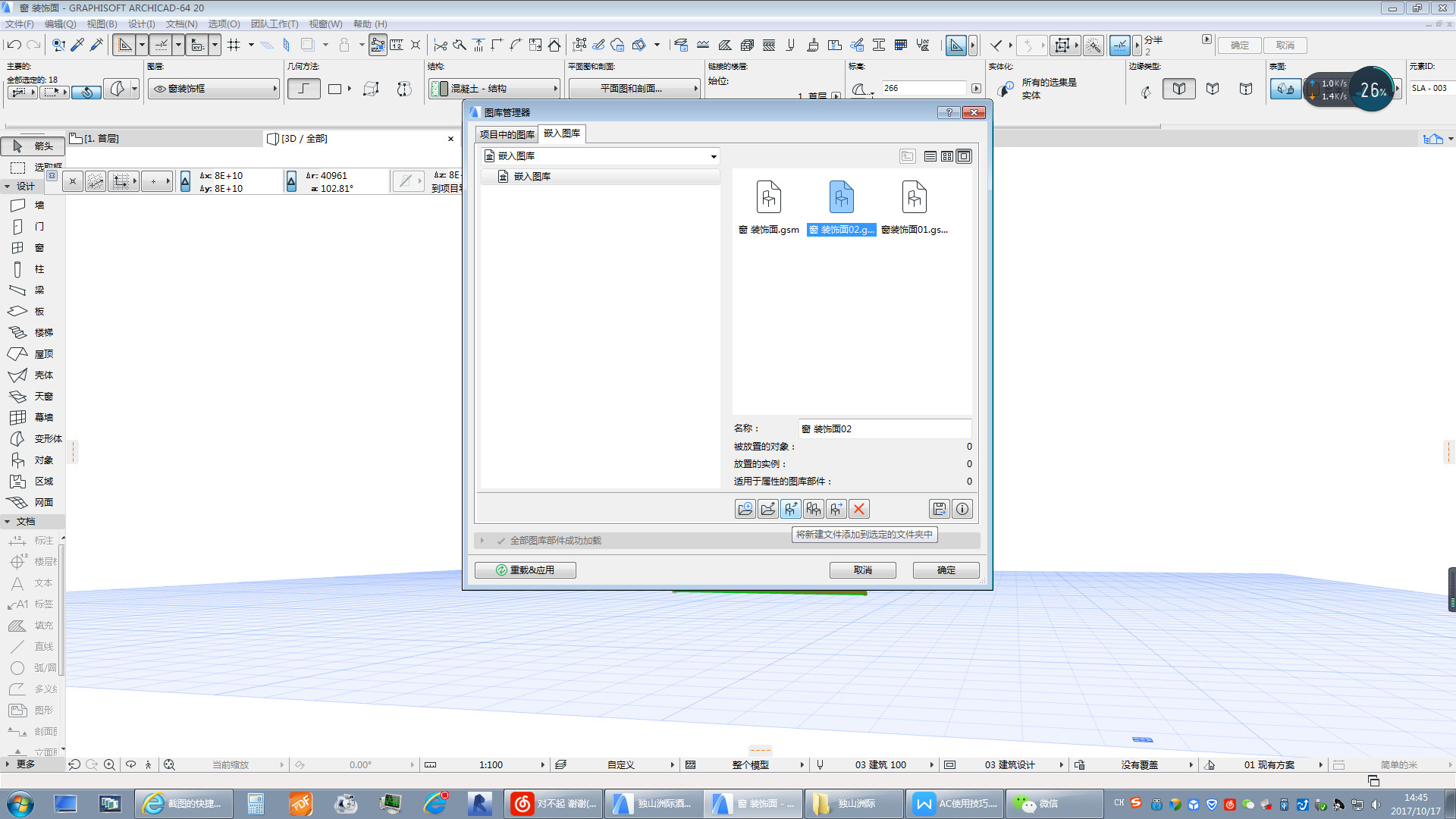

3、文件→图库和对象→图库管理器→保存到文件

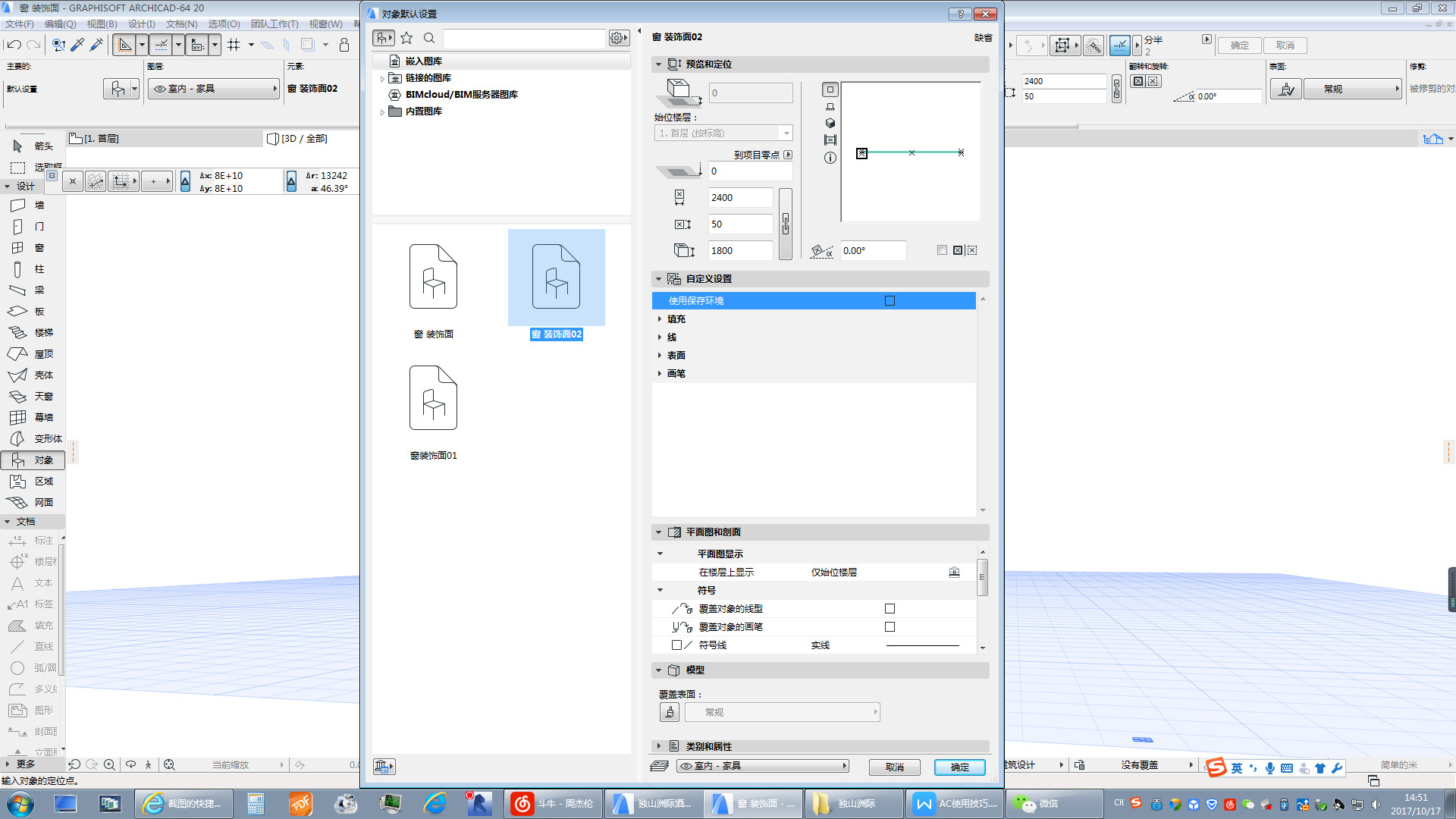

4、（另外一个人）导入对象：添加→选择要添加的对象→确定，再从工具栏中找到对象→找到导入的对象。

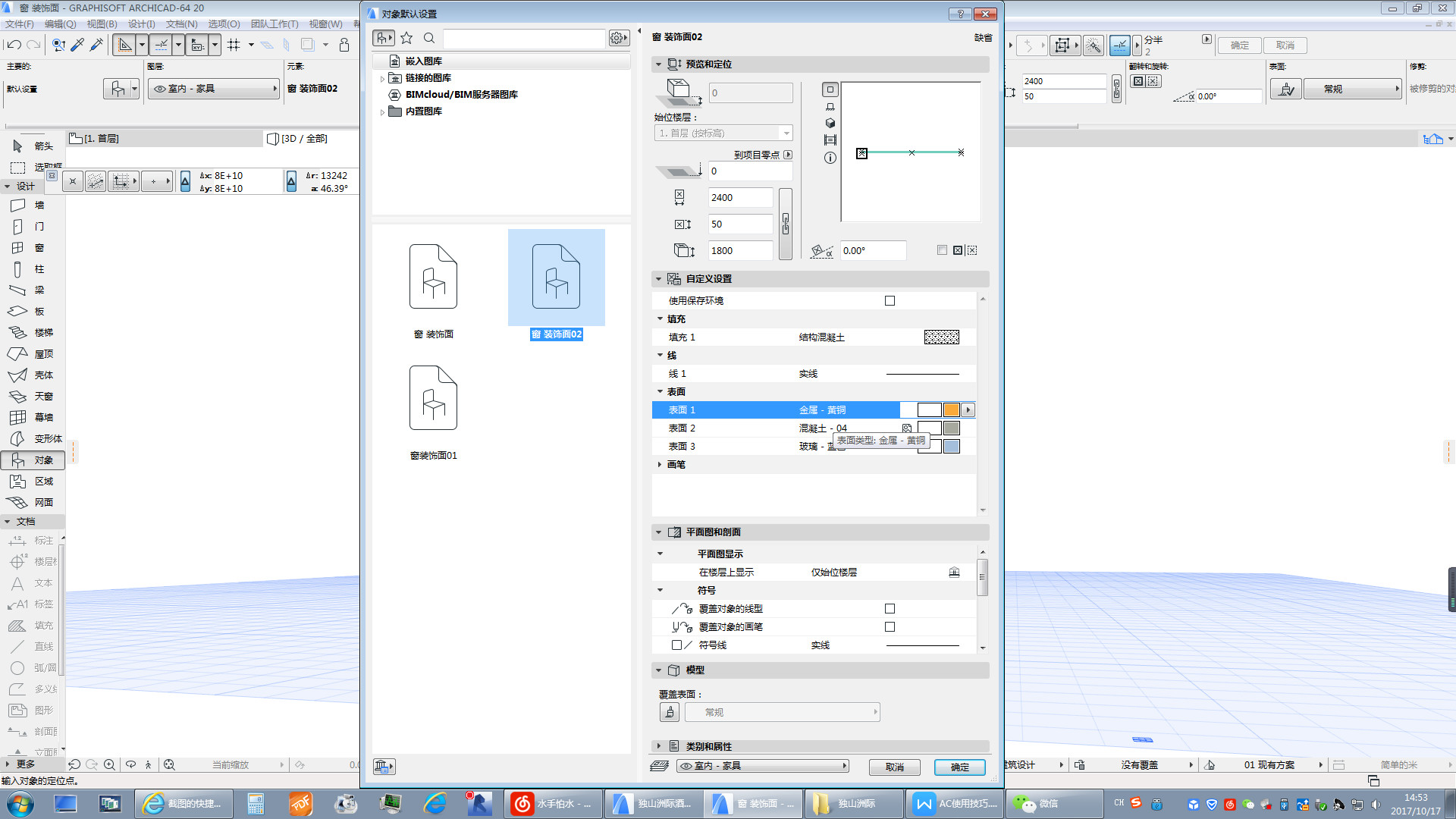

然后就可以在自己的对象中使用了，可以非常自由的更改表面材质、覆盖及长宽等。
这个技巧，本设计师可是费了九牛二虎之力编辑而成，即使您没细看（呸，定是胡思乱想），也请先收藏吧！
