今天跟大家分享的是我近日绘制的一个新冠病毒模型，它长下面这样——
所用软件为Cinema 4D，蛋白模型是pdb文件在Chimera中导出的。
如果你有一定的C4D建模功底，不妨自己尝试下。接下来，我简单分享下我的建模流程。

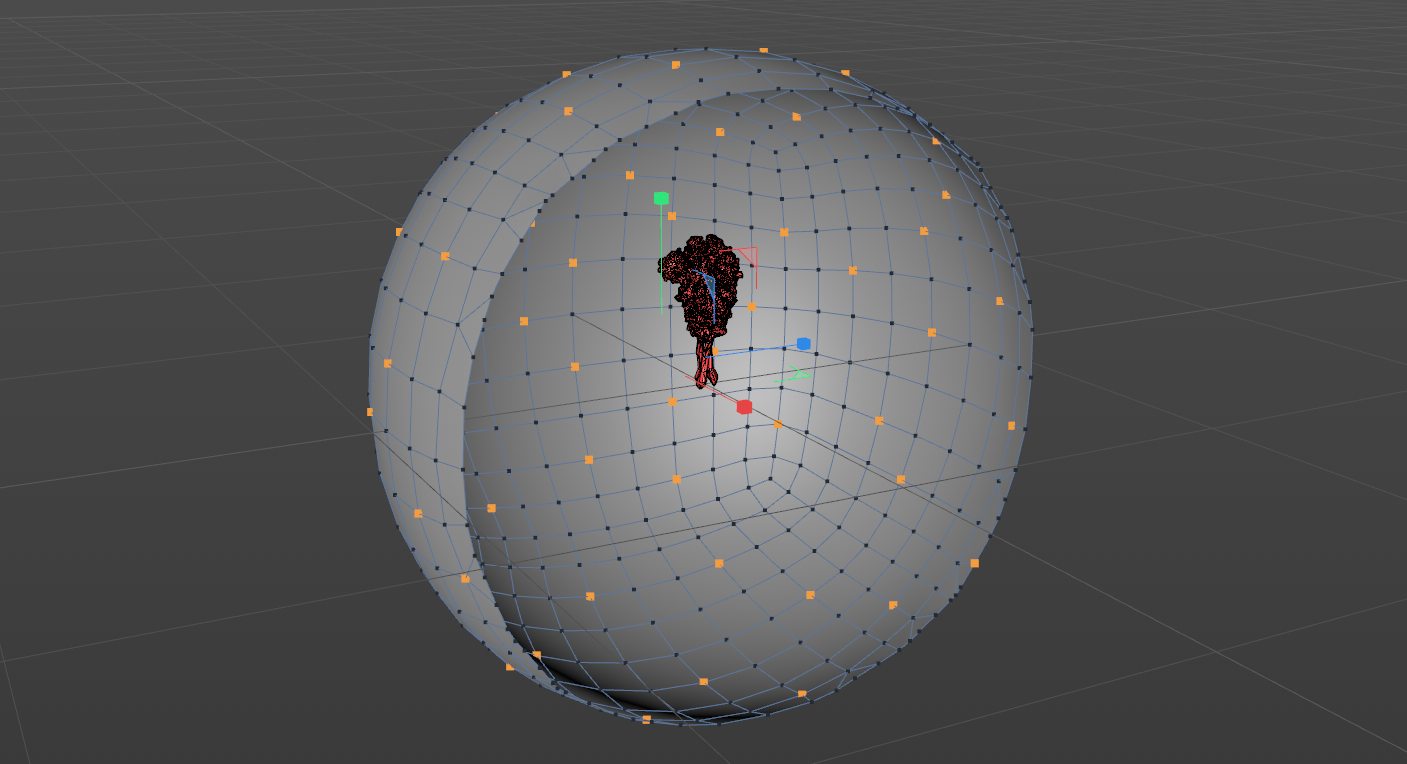

首先需要创建一个切口的球壳，随机选一些点作为Spike Protein（S蛋白）的分布点（如下图中亮黄色的点所示），设置点选集。

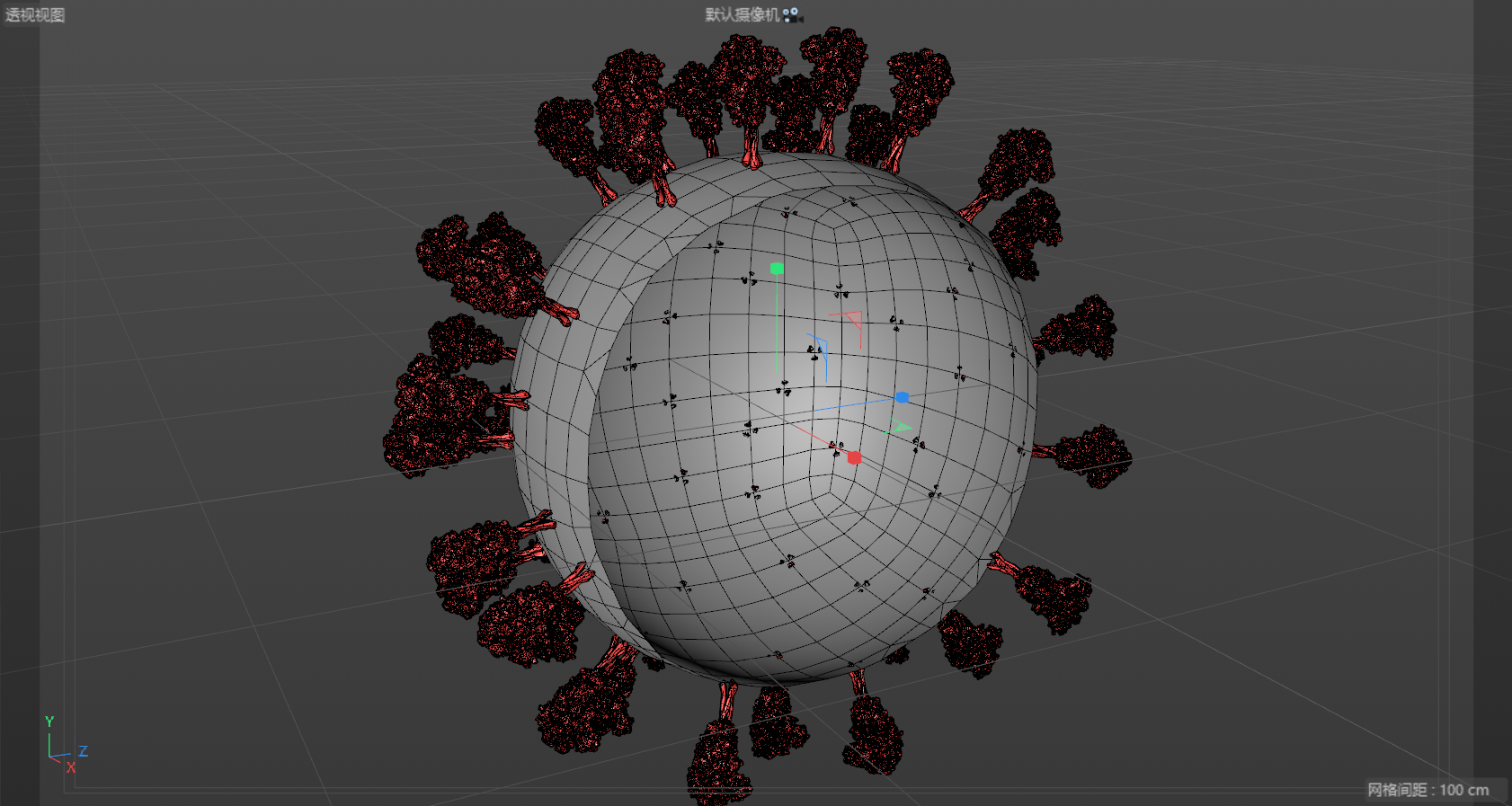

用对象模式的克隆，在这些点的位置克隆S蛋白。
另外两种蛋白也是同样的道理。
然后是磷脂双分子层部分，由于克隆的数量太多，所以单个模型的分段一定要尽可能低。可以适当加一些效果器，如随机、推散等。

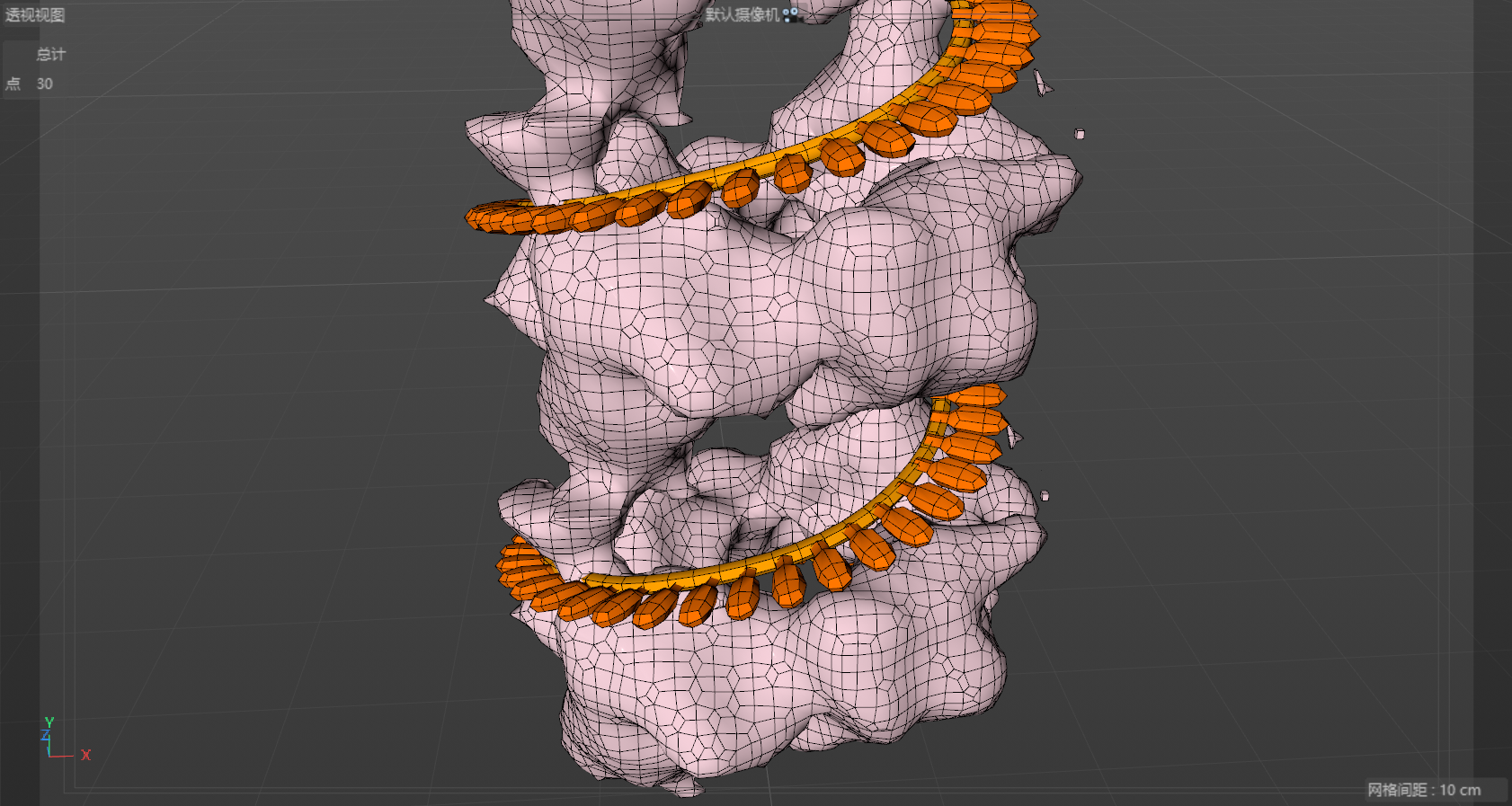

第二部分是内部的RNA和酶，这个模型看上去虽然扭成了一团，其实我们可以利用一根样条路径来实现。

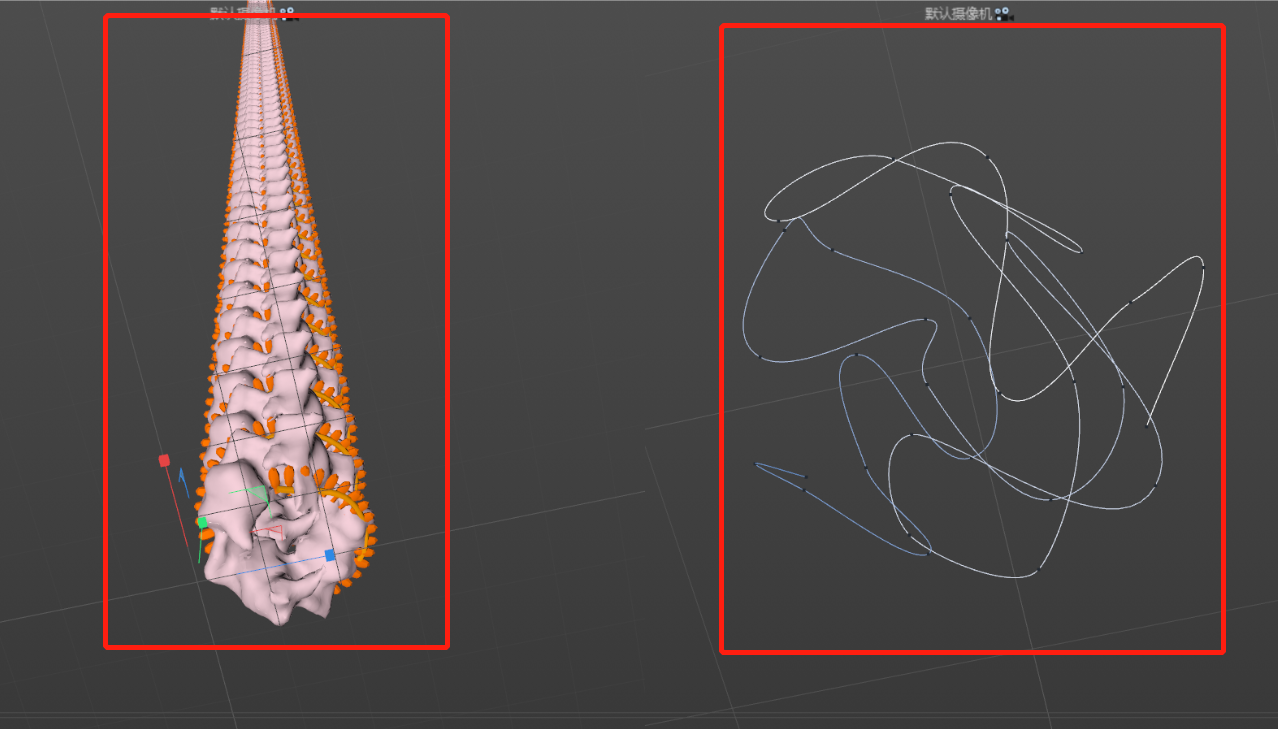

这样一来，新冠病毒的内部结构就能简化为如下图所示的线性克隆模型和一个线团。
线团的样条可以手动画，这里我是在大球内发射小球粒子，设置碰撞动力学，然后将发射器作为克隆对象进行追踪得到的。这样得到的线条比较自然，也可以省去很多手动调整的时间。至于RNA和酶的建模过程此处就不再细述。
