问题：
1.如何在项目中更直观的区分系统类型？
2.如何快速设置系统的可见性？
过滤器可以根据您的需求设置过滤条件，以便根据图元参数修改视图中的图元的可见性。
机械专业包含大量风管、水管、桥架等，图纸中的构件很繁密，默认的显示模式难以区分不同的构件。Revit中过滤器功能可以很好的解决这个问题，通过过滤器的设置可以帮助我们清晰明了的区分不同的系统、不同的专业。
打解一个含有多个专业的项目文件

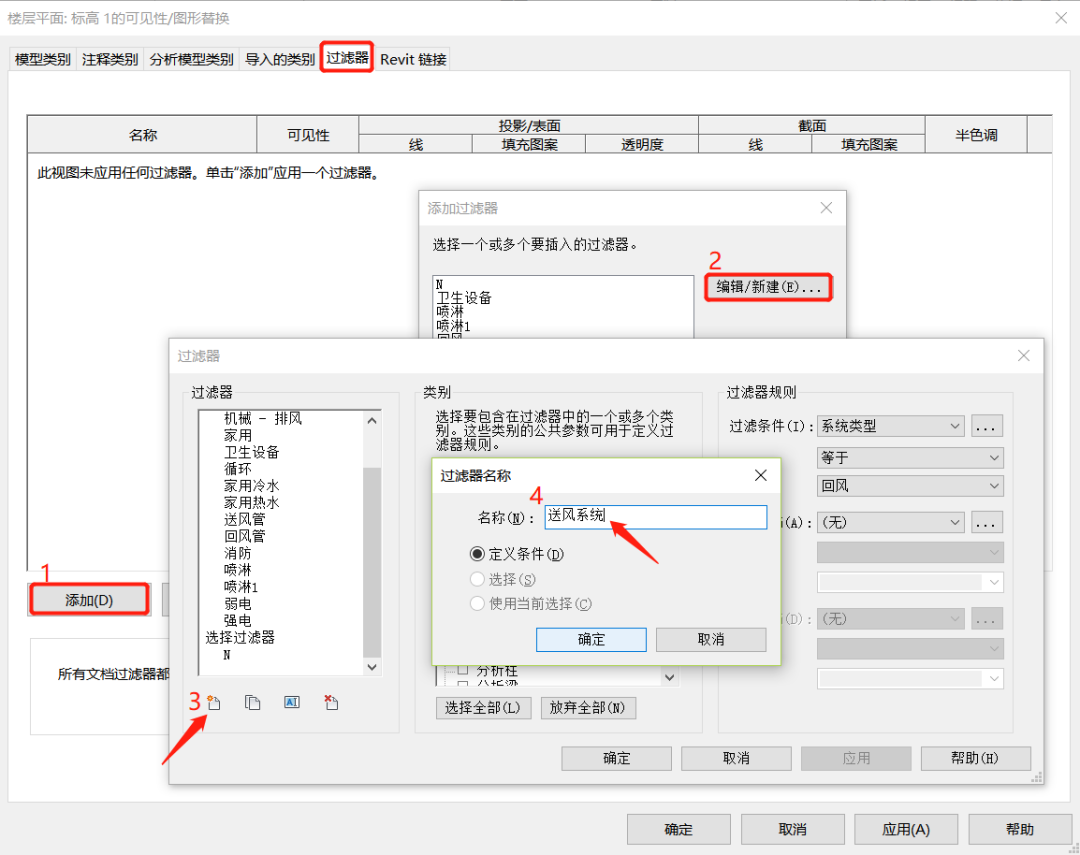

一、设置过滤器：打解“可见性/图形替换（vv）”→“过滤器”→“添加”→“编辑/新键”→设置过滤器名称“送风系统”

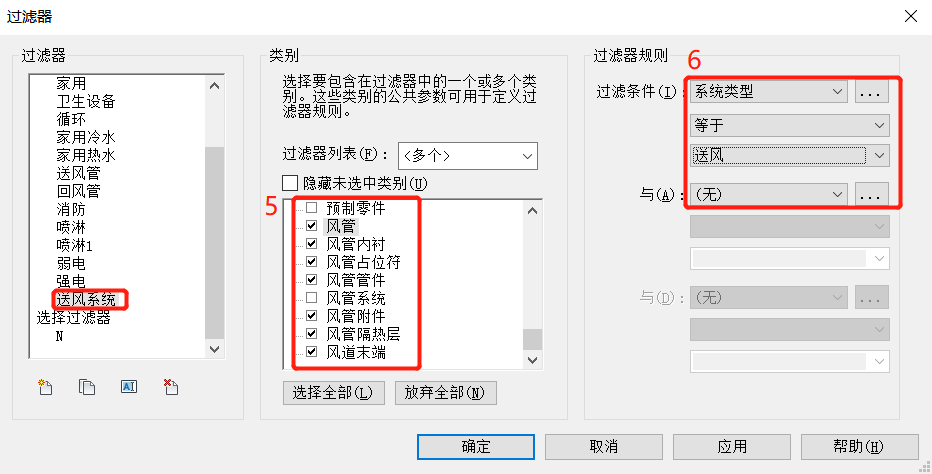

二、过滤条件按“系统类型”

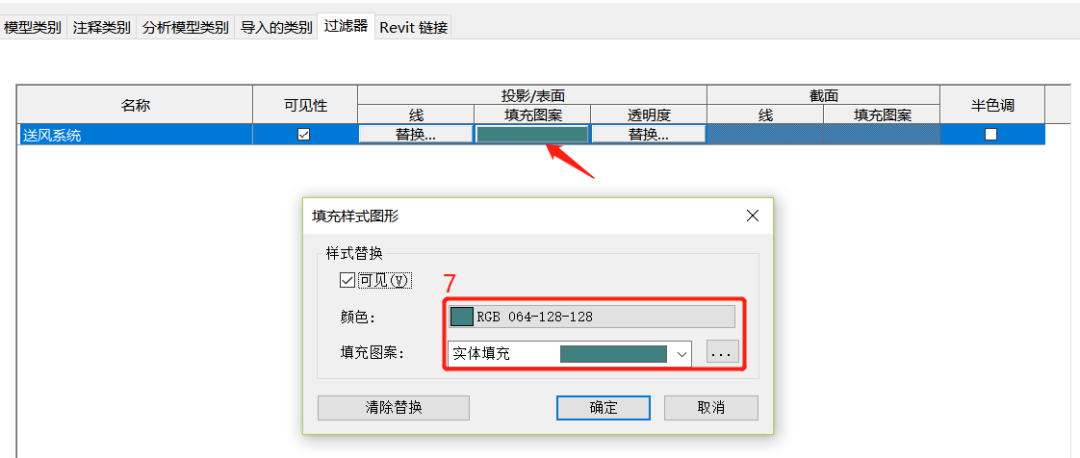

三、为系统配色
同理，分别设置回风系统、消防系统、喷淋系统。

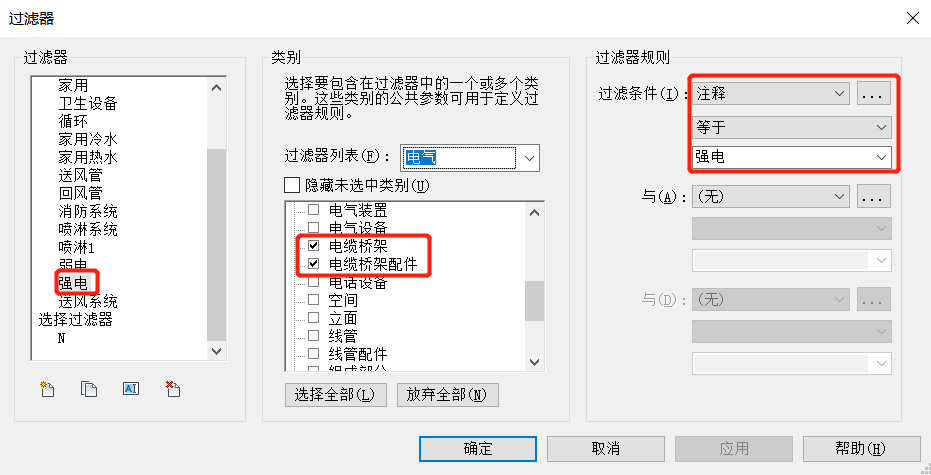

电缆桥架的设置与风管、管道有所不同，它无法用系统类型分类，我们可以通过按“注释”分类

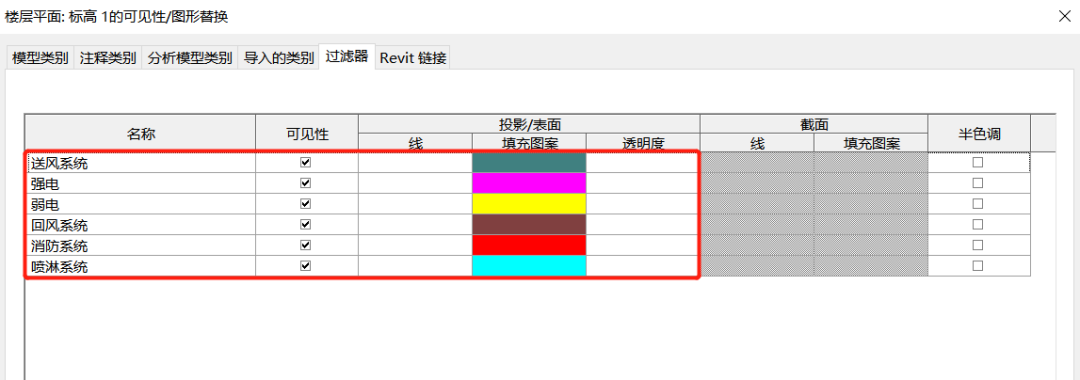

同理，添加设置弱电（所有过滤器添加完成如下图）。

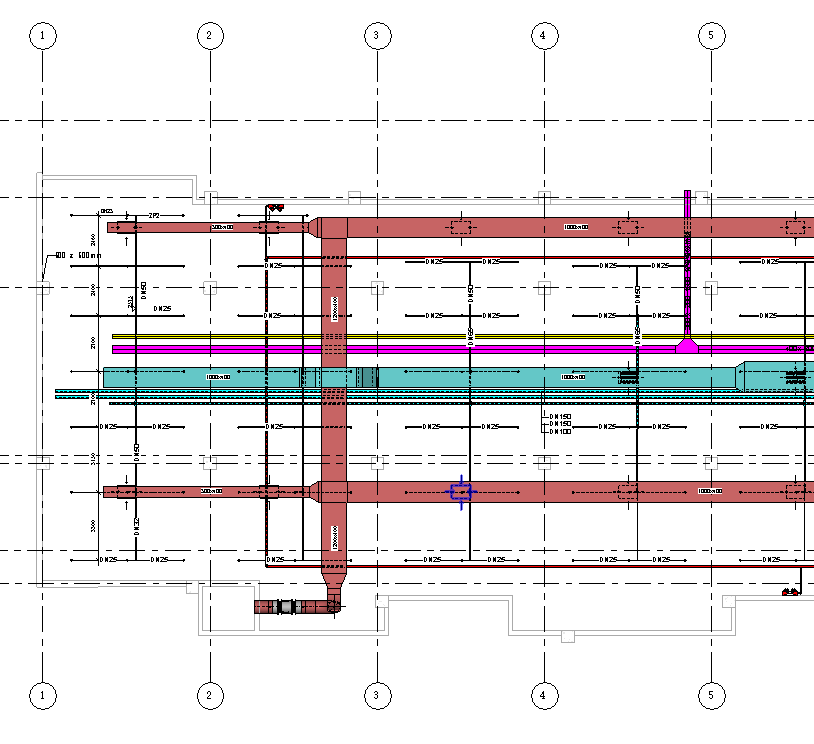

此时，平面图形显示如下（①轴-⑤轴）
意义：过滤器可以为系统设置颜色，也可以根据需要快速设置系统显示/隐藏。另外，可以通过创建视图样板将过滤器传递到其他平面/立面/三维视图中，方便快捷。
