现象：

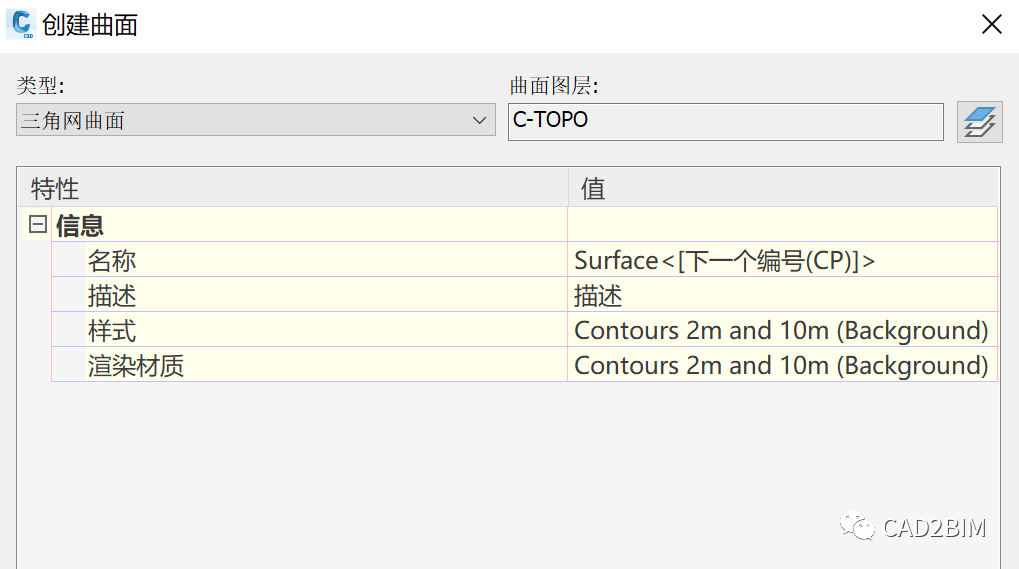

在Civil 3D某些模板中，比如Autodesk Civil 3D (Metric) NCS.dwt模板下创建曲面对话框里的面默认渲染材质显示不正确，本应该显示某种渲染材质，却显示了曲面样式。
这个问题只出现在某些模板当中，比如Autodesk Civil 3D (Metric) NCS.dwt模板文件当中，但如果使用其他模板文件，比如：acadiso.dwt文件，则能正常显示
直觉应该是创建曲面的设置出了问题，我们来检查一下：

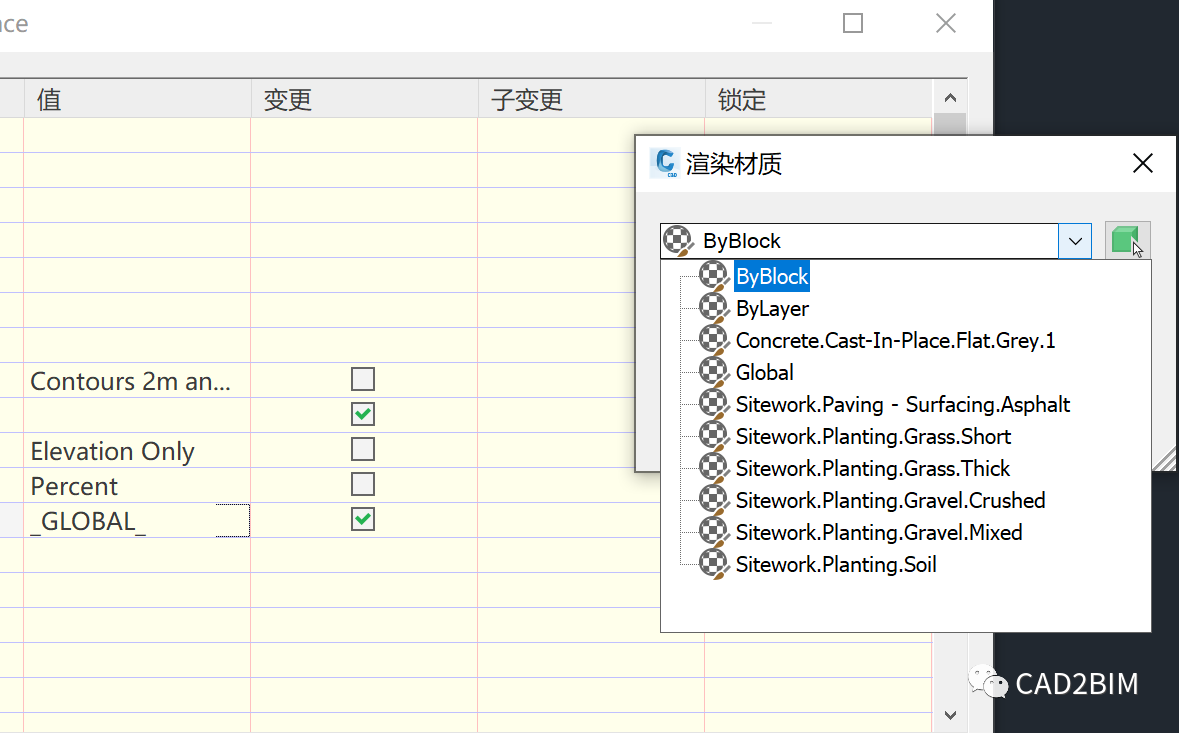

在设定曲面-> 命令-> CreateSurface-> 编辑命令设定->默认样式-> 渲染材质
检查一下默认设置，找到原因了。现在的默认值是_Global_ 可是一打解材质渲染的可选列表，发现里面没有_Global_,只有Global，它导致软件找不到正确的渲染材质，结果就从曲面材质里找来了一个选项。

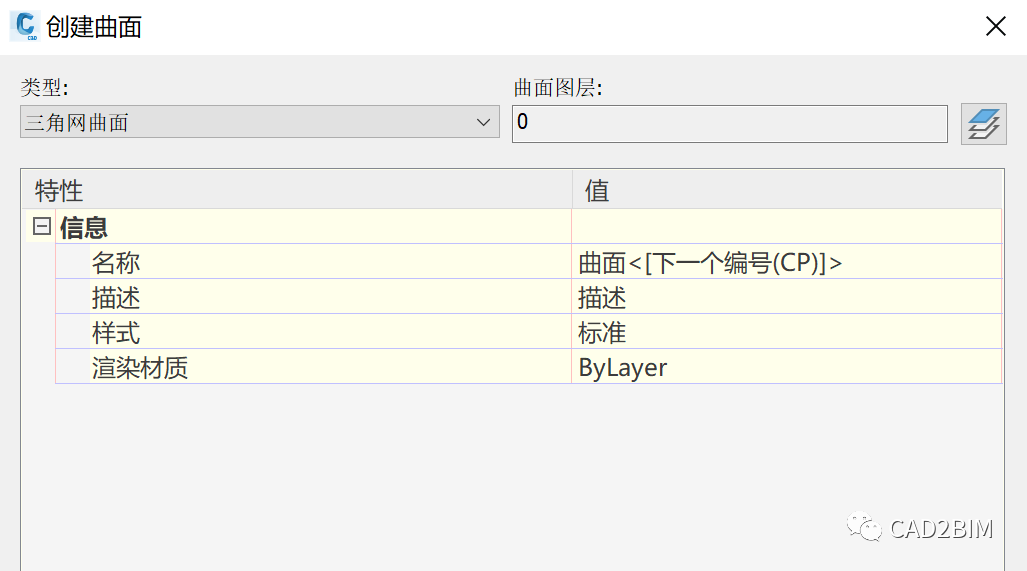

我们把默认渲染材质改为 下拉列表里的其他样式，比如：ByLayer就能够正常显示了。
简单总结一下问题。
模板里给默认渲染样式一个不存在值，导致了曲面创建对话框无法获取正确的样式。变通的办法就是把曲面创建命令里所对应的默认材质样式重新选一次，选择下拉列表里已有的样式。
