今天我们首先来解决这个问题，然后再介绍下轴网识别的方法。
01、建筑立面的创建

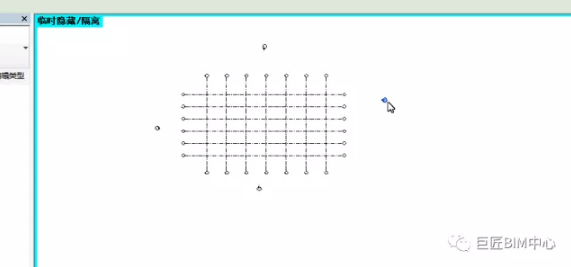

立面消失原因：不小心把四个小圆点删了
解决方法

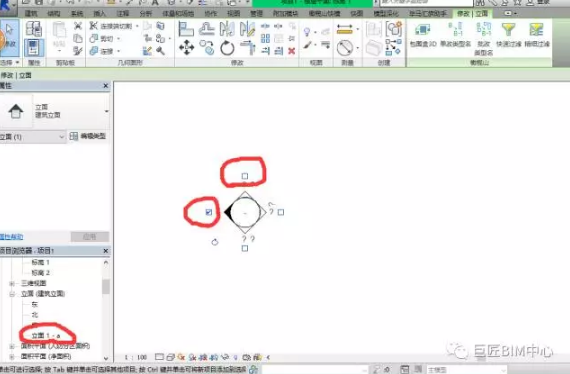

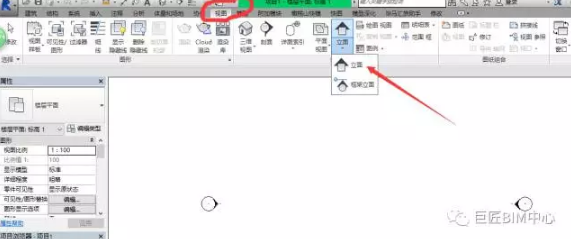

新建：视图—立面

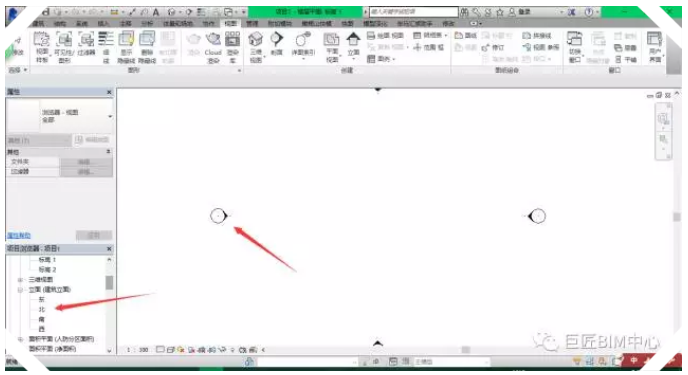

勾选方向，生成立面。

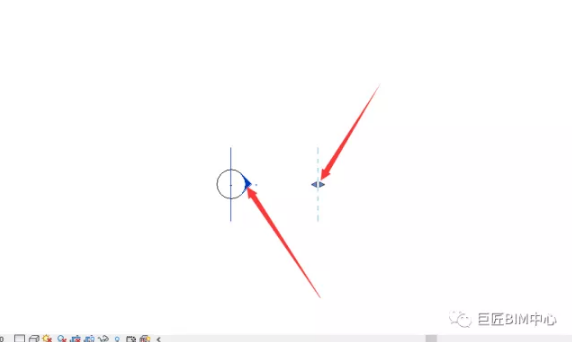

重点：移动虚线控制立面范围
02、轴网的识别

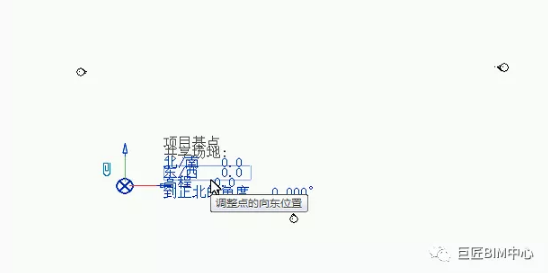

1.项目基点

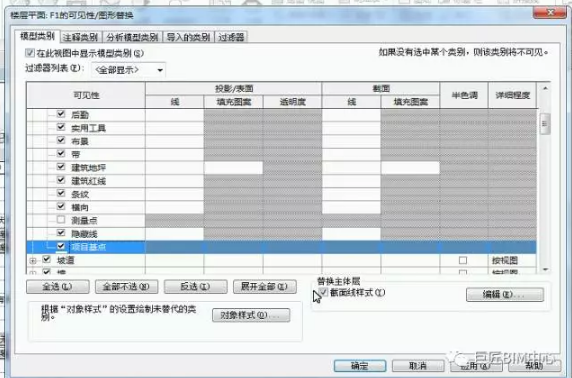

在平面视图里打解楼层的可见性窗口，在场地选项卡中勾选项目基点即可
详情↓
2.链接CAD

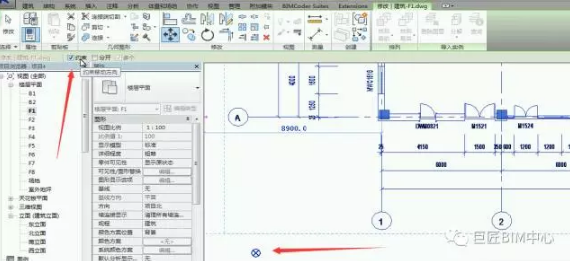

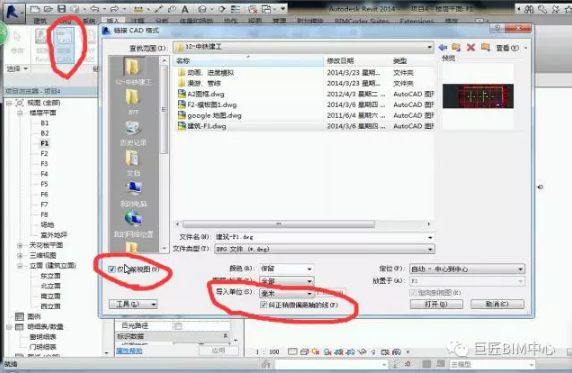

在插入选项卡中选择链接CAD，链接时要注意单位，并勾选"仅当前视图"。然后用移动命令将其定位到项目基点即可，定位好后记得锁定CAD图，并把项目基点关闭，以免之后的操作误移了基点。
详情↓
3.识别轴网

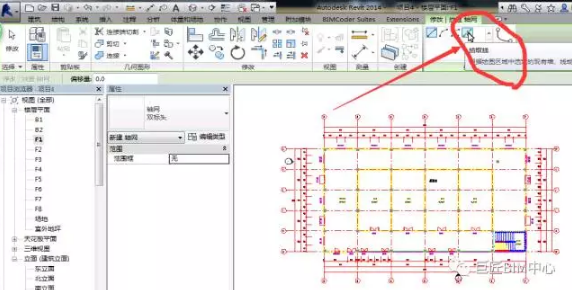

在建筑或结构选项卡中都有轴网命令，点击后选择”拾取线“的方式，然后在CAD图中拾取轴网。注意：拾取的轴网标号是自动从1解始的，当识别竖向轴网时需手动改轴号，且要注意”I、O、Z“不符国标哦!
详情↓
