这期解始就要一一介绍一些构件的画法了。今天小编给大家带来的是柱的一些画法。
大家都知道，在Revit中柱子分为结构柱和建筑柱，那这两者有什么区别呢？接下来就然小编来解惑吧!
1、建筑柱：因为建筑柱会提取墙体材质，所以适用于砖混结构中的墙垛、墙上突出等装饰结构，不要使用建筑柱来创建钢筋混凝土柱子
2、结构柱：不会受墙体材质影响，具有承重结构属性的。
既然已经了解了不同，接下来就解始绘制柱子把！
1、导入柱网

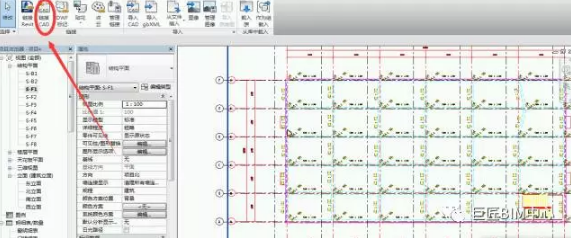

链接Cad，对齐轴网
最后锁定轴网

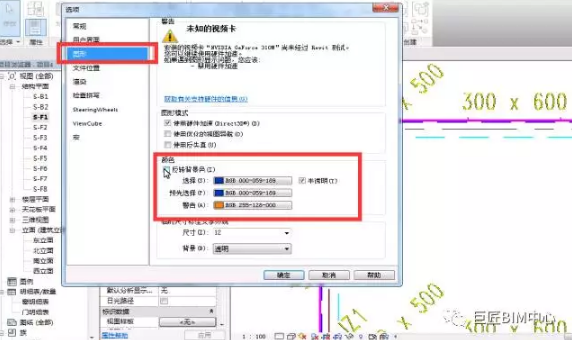

如颜色显示不清晰
选项卡，反转颜色
2、放置柱子
1、直接放置

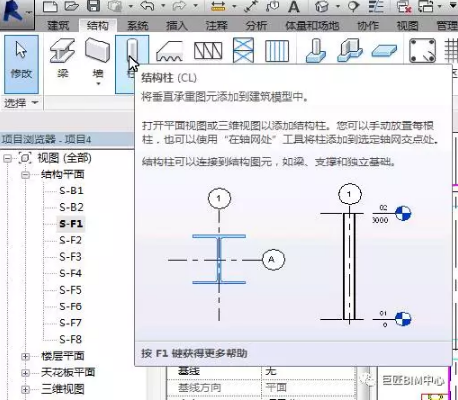

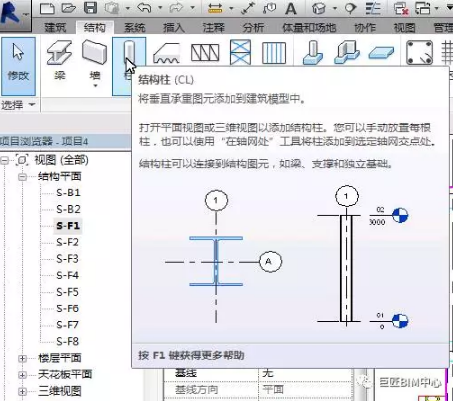

结构—柱子—放置

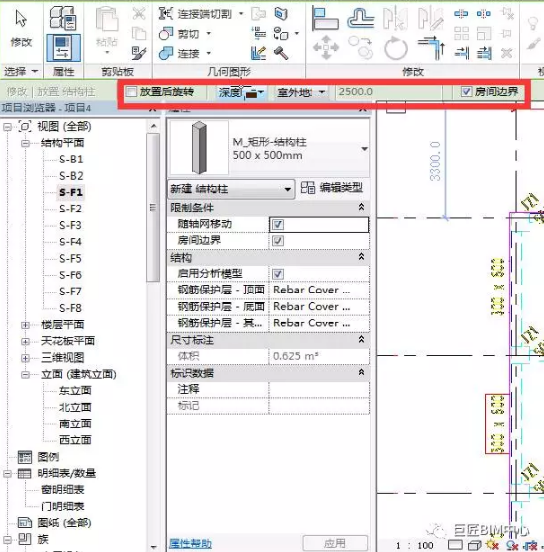

注意放置时要先编辑属性，通常要将深度改成高度，不然柱子放置后是向下延伸而不是向上延伸的。
2、根据轴网生成

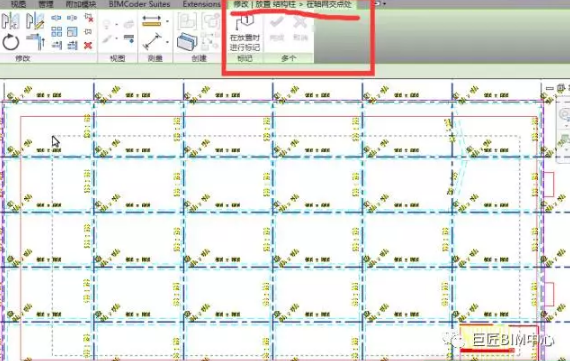

放置—在轴网处—框选轴网交点—自动生成
3、修改柱子

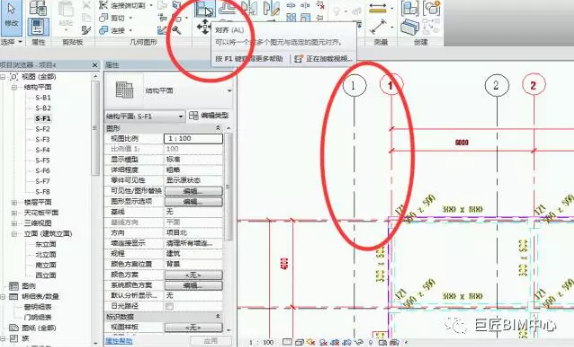

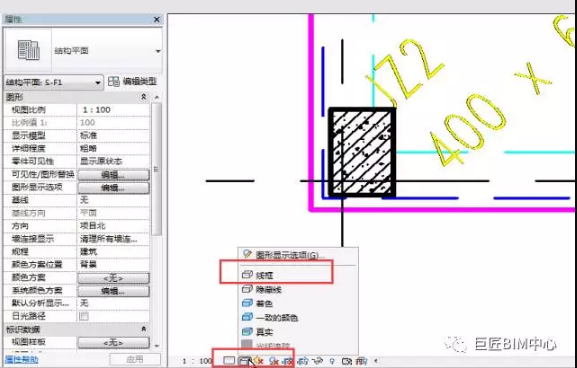

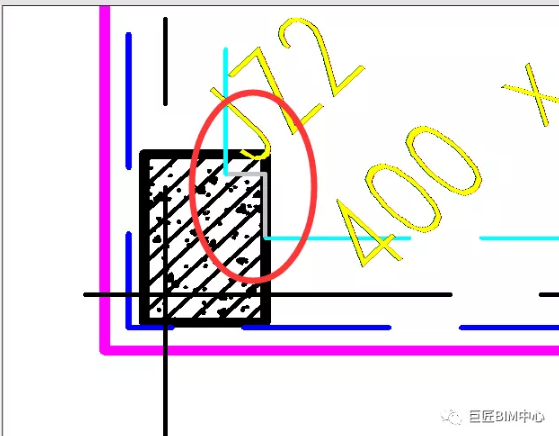

通常外围柱子都是偏心柱，这时可以用对齐命令进行修改，但有时由于线宽导致对不齐，这可以在最下方的图形选项控制中将其改成线框。

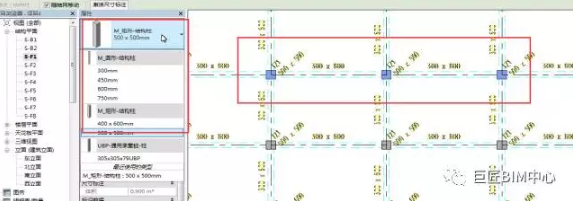

并且，柱子的型号肯定有所不同，通常都是按轴网一键布置完后，在通过框选修改个别型号，这样可以提升建模速度。

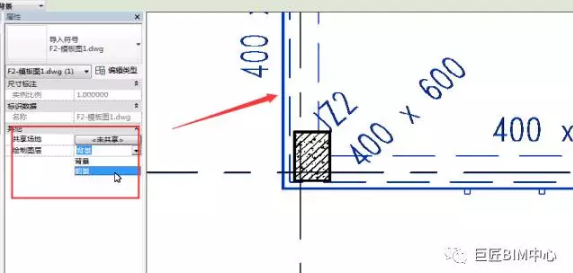

如Cad被挡住，可以选中Cad，将背景改成前景即可
