revit怎么按路径阵列?revit弧形阵列的应用方法

发布于:2021-04-20 14:46:51
12749人 分享

    今天我们仔细讲讲——弧形阵列

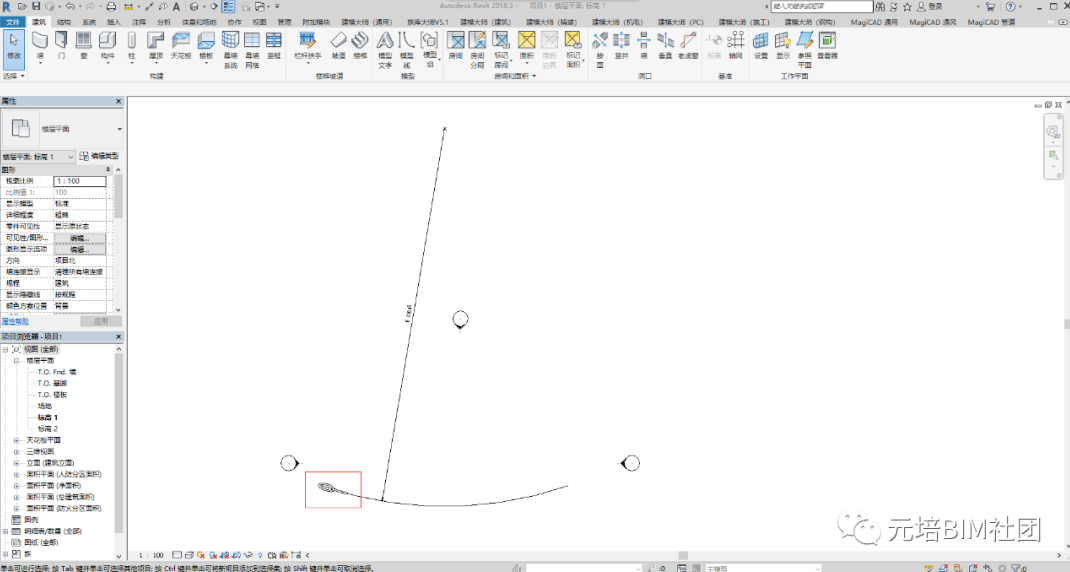

    首先,在我们的楼层平面中随意画一条弧线

    并标注尺寸

腿腿教学网-revit怎么按路径阵列?revit弧形阵列的应用方法

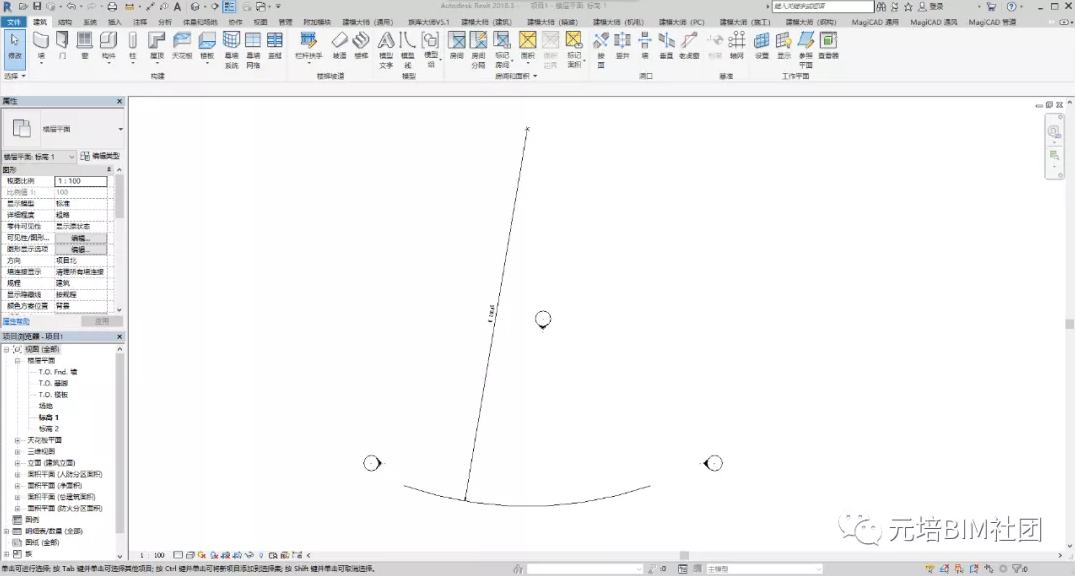

    再随意插入一个构件,如图所示

腿腿教学网-revit怎么按路径阵列?revit弧形阵列的应用方法

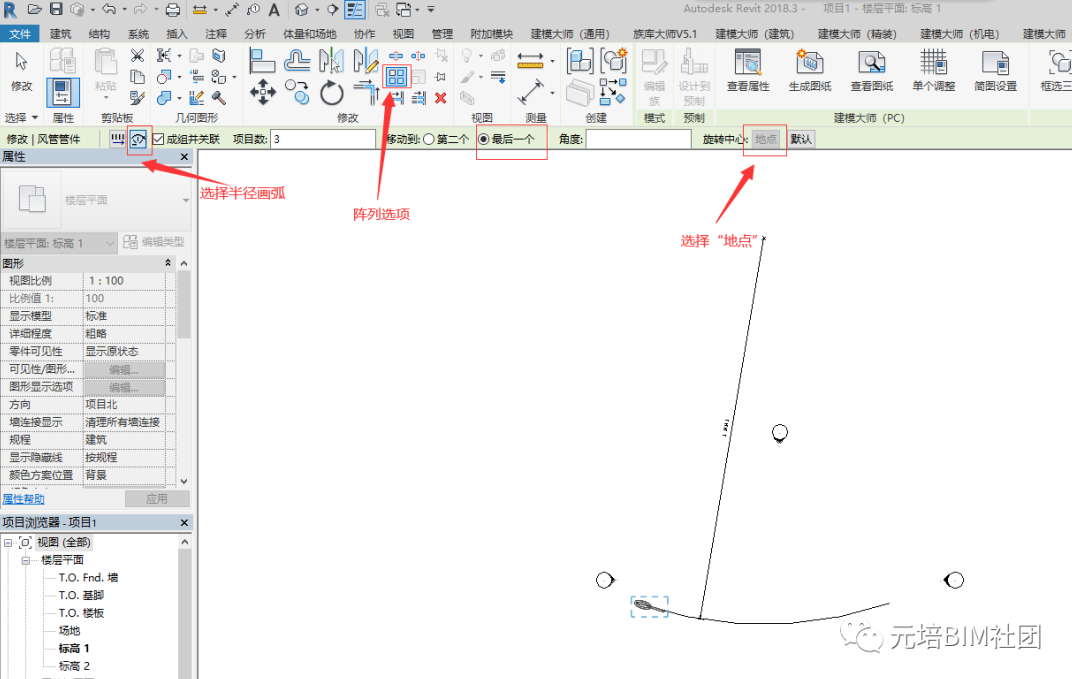

    再选择半径画弧,相关选项如图所示

腿腿教学网-revit怎么按路径阵列?revit弧形阵列的应用方法

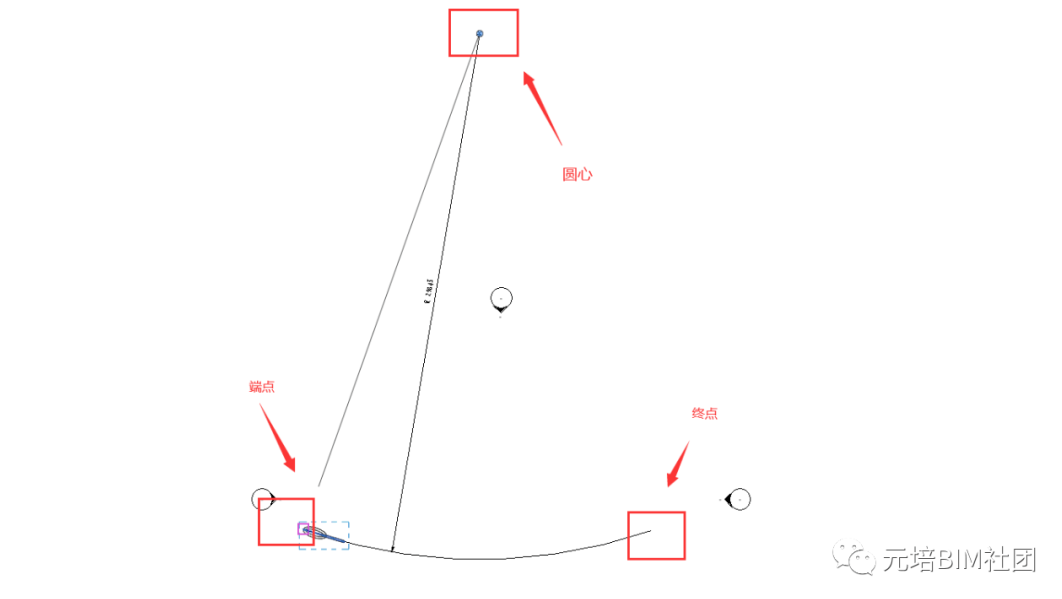

    选择弧形的圆心,再依次选择线端点和终点

腿腿教学网-revit怎么按路径阵列?revit弧形阵列的应用方法

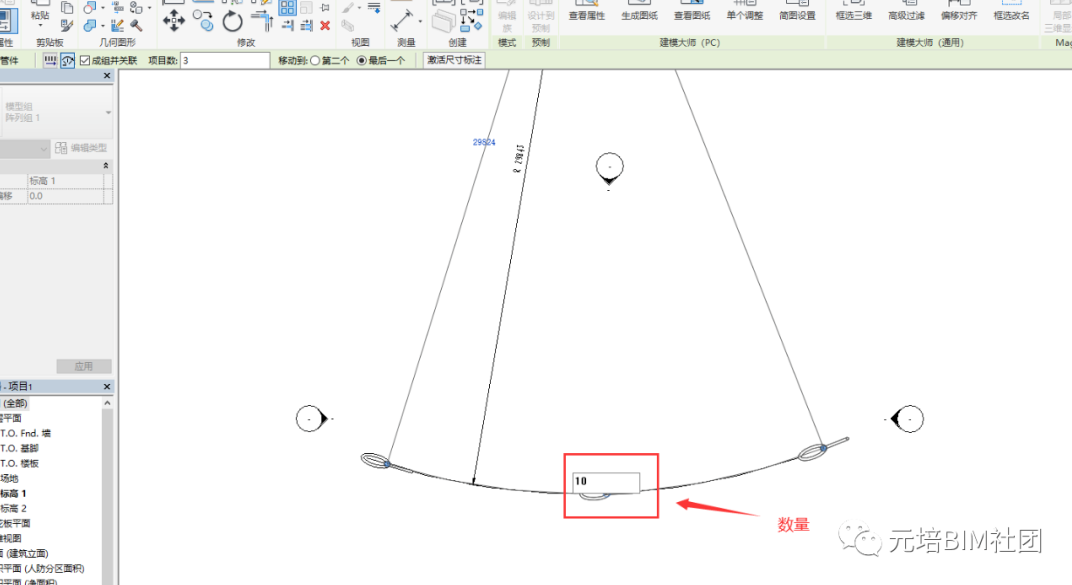

    再输入自己需要阵列的数量

腿腿教学网-revit怎么按路径阵列?revit弧形阵列的应用方法

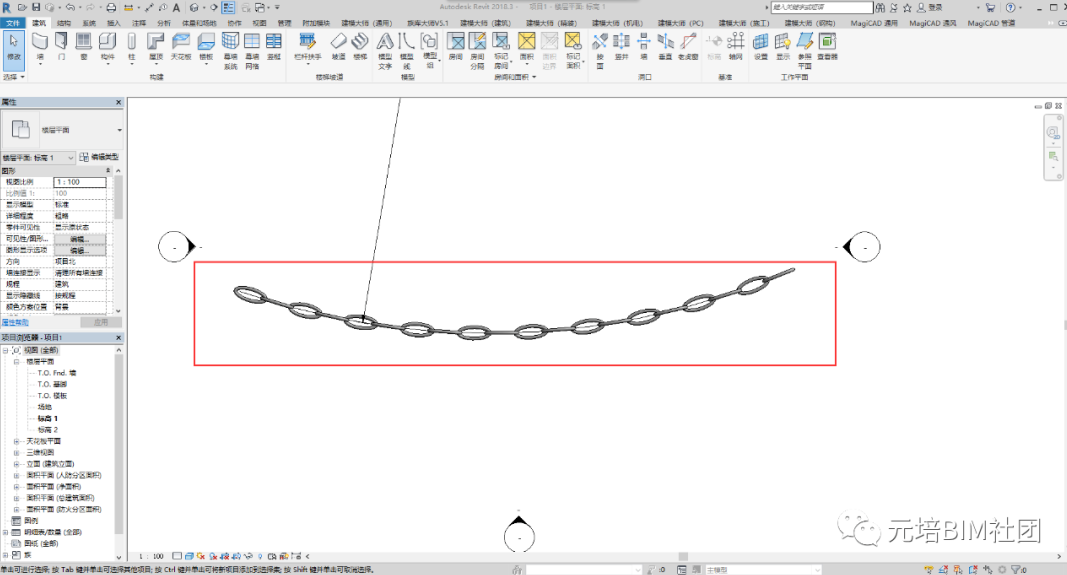

    按回车键,最终结果如图所示

腿腿教学网-revit怎么按路径阵列?revit弧形阵列的应用方法
