Revit弧形幕墙怎么画?Revit弧形幕墙的简单图文教程

发布于:2021-04-20 11:40:43
12473人 分享

    Revit弧形幕墙怎么画

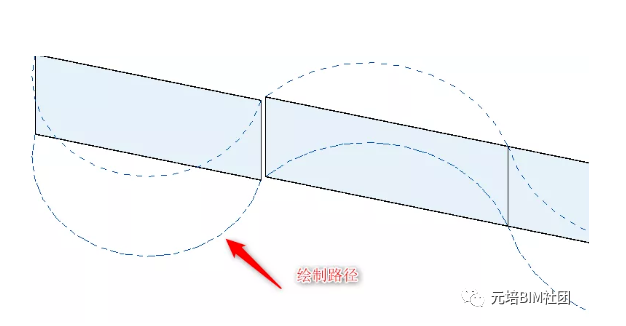

    在我们的Revit建模中

    我们所使用到的幕墙,其嵌板是一块平直的,很难绘制出弧形幕墙

    今天我们就来介绍一下怎么画出弧形幕墙

腿腿教学网-Revit弧形幕墙怎么画?Revit弧形幕墙的简单图文教程

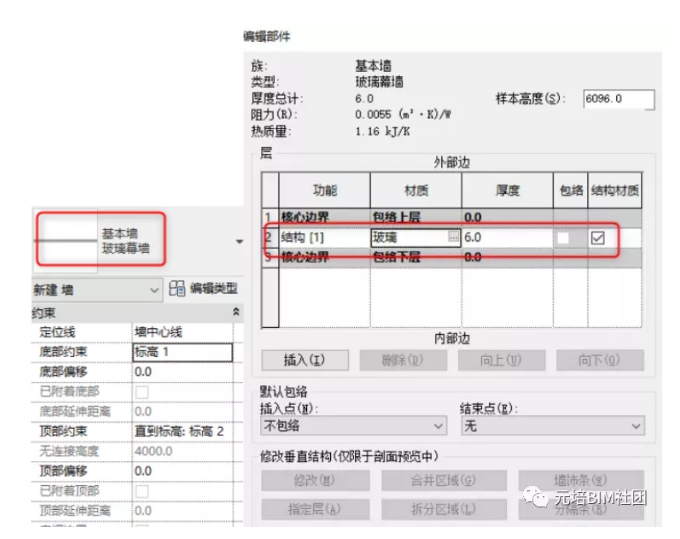

    首先,新建一个常规墙体类型

    将其结构厚度改为“6mm”,其材质更改为“玻璃”

腿腿教学网-Revit弧形幕墙怎么画?Revit弧形幕墙的简单图文教程

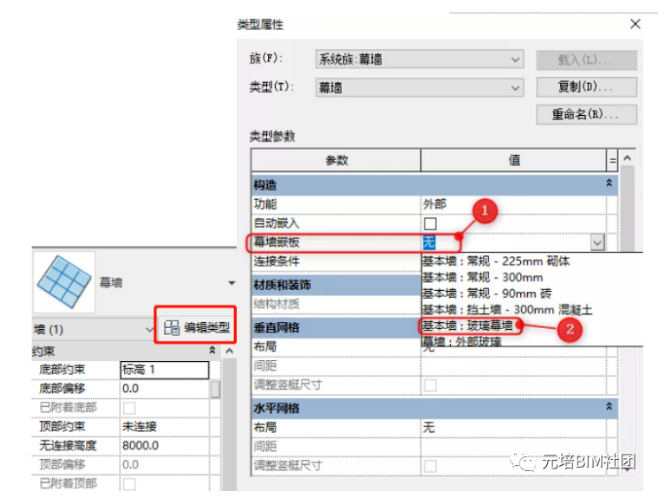

    然后,选中幕墙,点击“编辑类型”

    将其“幕墙嵌板”更改替换为我们刚刚所做好的常规墙体

腿腿教学网-Revit弧形幕墙怎么画?Revit弧形幕墙的简单图文教程

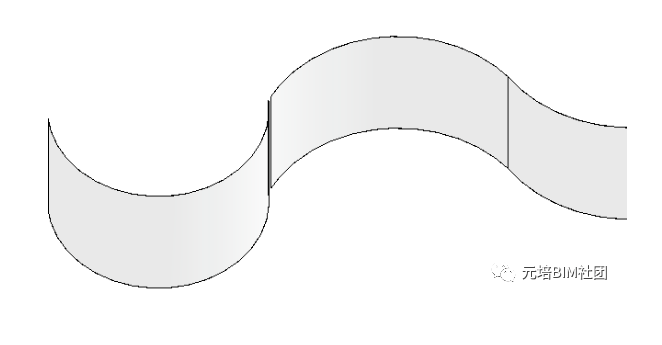

    按以上操作,设置完成后。

    我们的弧形幕墙就制作完成

腿腿教学网-Revit弧形幕墙怎么画?Revit弧形幕墙的简单图文教程
