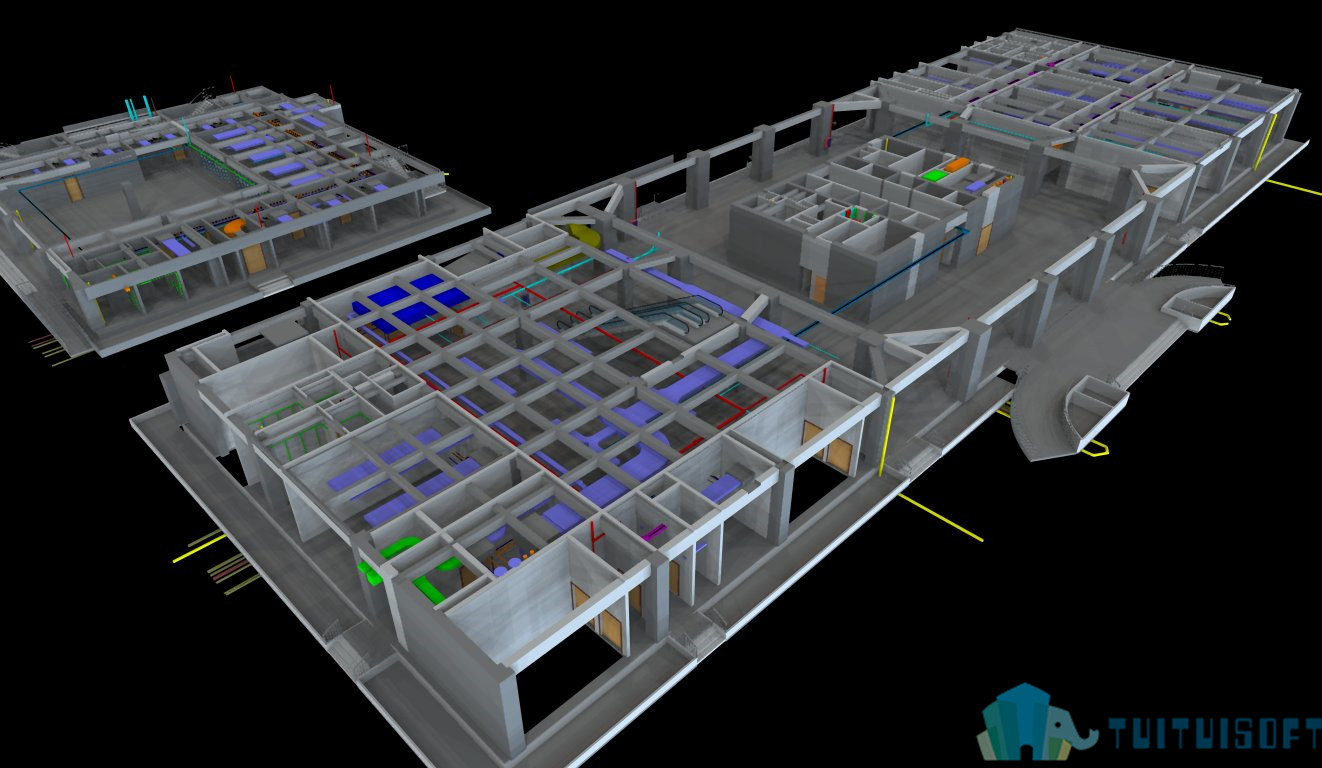

现阶段BIM应用还未完全形成一个完整的设计-施工的技术链，要将三维空间模型的数据信息传递给施工人员，还需将三维模型转换为二维图纸，并且图纸还要符合国标规范。例如Revit软件自身没有直接出符合要求图纸的优化功能。导出的图纸还需要在CAD中优化。Revit出图的前提是模型要相对的完整和正确。
那么Revit出图的步骤和设置是什么呢
（不同的设计单位对于颜色、线型、字体都有各自的要求）
一、创建图框
在主界面新建标题栏，选择需要使用的图框大小
根据自己企业标准绘制内边框及标题栏，一般内边框和标题栏外边线选用“中粗线”绘制，标题栏内边线用“细线”。
标头以文字的形式插入
例如：以项目名称为例进行添加：单击创建-文字-文字中添加文字，对字体大小进行修改。主要是在文字族属性参数中进行修改。
栏内的具体参数信息以“标签-项目信息”的形式插入表格，单击创建-文字-标签创建项目标签，在左边类别参数中选择添加的内容，在右边标签参数栏中选择项目名称。
其他的内容按照相同的方法完善图框。在同一个项目中，每个从事BIM的单位所设置的图框都是通用的，设置好一个完整的图框族后，本单位可多次重复利用。
二、修改视图
Revit中出的图纸是和我们的视图相对应的，并且视图是可以复制的，修改名字后成我们需要的视图（平面图、剖面图）。接下来就是针对视图做进一步修改。
显示的基本设置
❶视图比例
视图比例按照出图标准设置相应的出图比例。例如:平剖面图为1:100或1:50，或者按照自定义比例出图。
❷显示模型（模型在平面中显示/隐藏）
❸详细程度（设置精细）图形显示选项设置为隐藏线模式，更好的区分机电管线垂直空间关系。
❹可见性/图形替换
按照出图的标准和专业需求，选择显示相应的构件、系统、专业。对于单个不需要显示的构建可以进行单独图元隐藏。
❺规程
根据所需出图专业，选择相应的规程。
❻视图样板
出图时选择相应的识图样板
❼视图名称
根据所需出图专业命名相应的识图
❽识图范围
根据项目的实际涉及的楼层设置相应的识图范围。
标注
标注主要分为文字标注和尺寸标注。
文字标注主要针对需做说明的建筑和结构的具体构件做标注，例如墙、梁、板、柱、门、窗、机电设备以及机电管线的尺寸和系统类型；
尺寸标注主要是做具体构建的定位标注和尺寸标注，按照制图规范设置。
线型、线宽设置
Revit线宽、线型设置选项卡中具体按照规范要求设置。
族显示设置
三维模式显示与二维显示相对应。（严格：二维显示应按照标准图例显示）
各专业样板设置：管线颜色与管道线型设置
❶管线颜色通过过滤器区分系统和系统颜色（出图时填充图案设置为隐藏模式）。根据出图专业需求，设置对应专业可见性。
❷管道线型
在对象样式中设置管线与管件在平面图中显示的线型，颜色。
三、图纸要求
图纸包含的数量及管理要求
一个完整的项目模型文件，需要分清楚每个专业，对于专业系统种类过多的可再将系统进一步的细分，例如空调系统综合图可细分为一张空调风系统图和一张空调水系统图。
过滤器过滤条件要符合过滤要求，各专业的图纸要有统一规律的命名。
各类图纸包含的内容及所达到的要求
❶专业平面图：定位尺寸标注准确美观
❷模型尺寸、标高、系统类型、相关说明等标注完善；
❸局部管线复杂的地方应该有剖面图纸或者详图；
❹剖面图和详图的布局要合理美观；
❺机电综合图：明确反应机电综合排布要求、管线基本尺寸类型应该注明、管线布局合理，没有碰撞
四、保存出图
将所有的设置保存好，正确命名，保存后出图。（需要修改的地方可在CAD里进行调整）
