1、新建族-公制常规模型

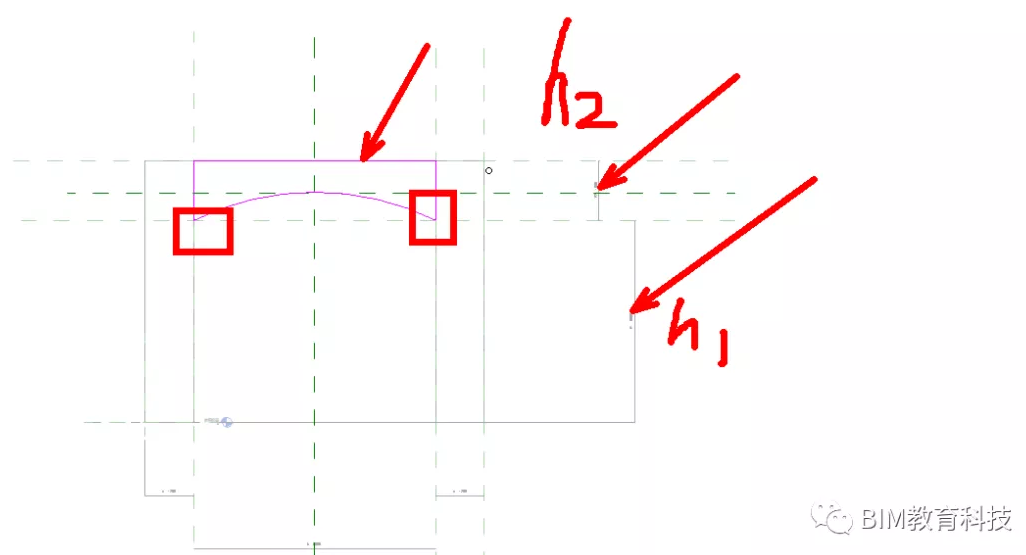

2、在左视图做参照线
3、画轮廓并将其相应的进行锁定
4、设置相应的参数进行关联
5、然后回到前立面复制出来一个同样的设置其相关参数方法同上所述

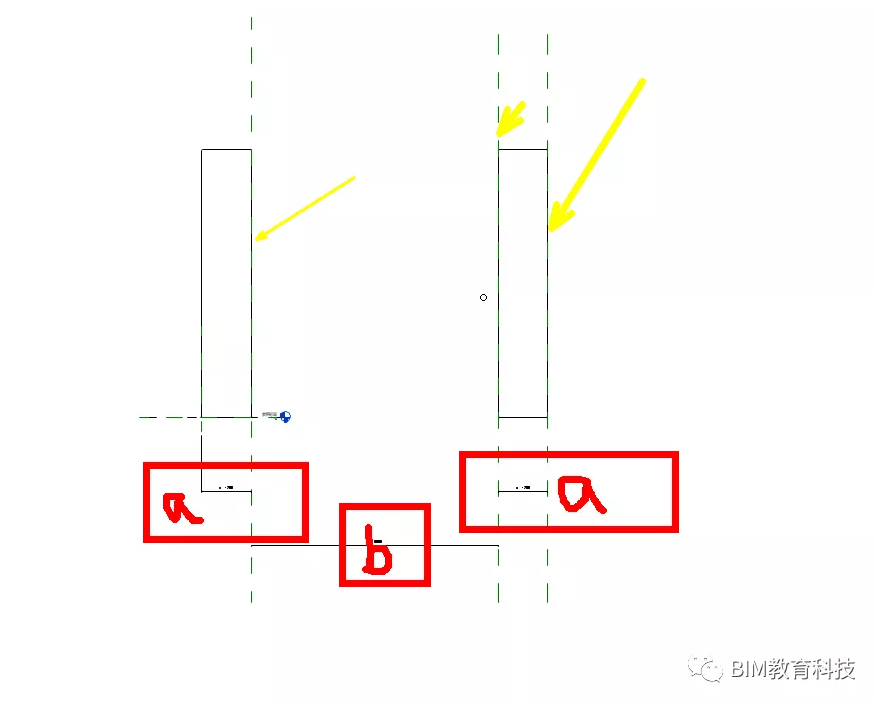

6、做辅助线确定a、b数值并将其进行锁定以及关联参数
7、在前立面画最后一部分轮廓并将其相应的边和点进行锁定
8、设置参数并将其进行关联

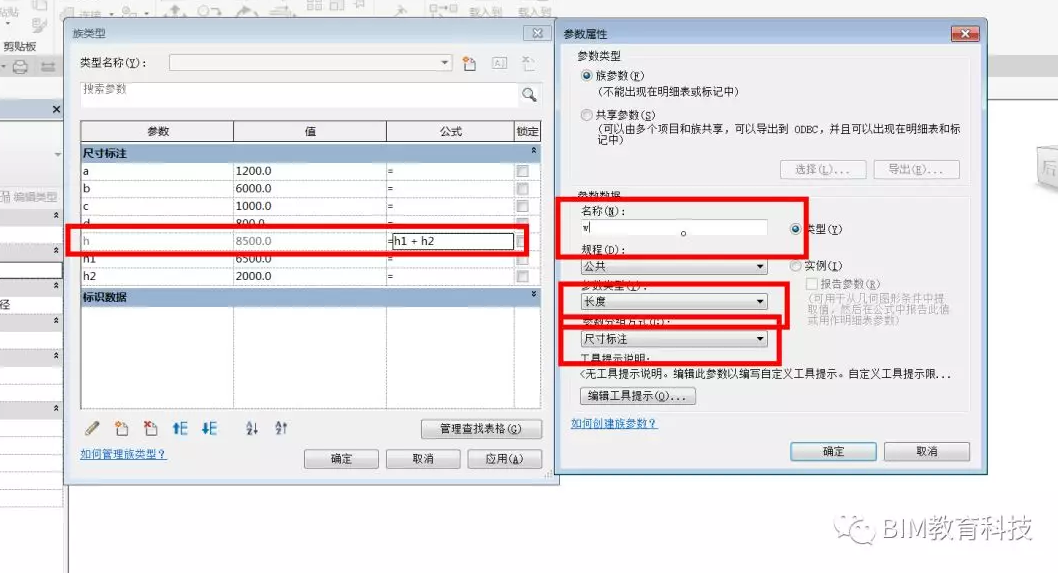

9、添加参数w、h进行公式添加

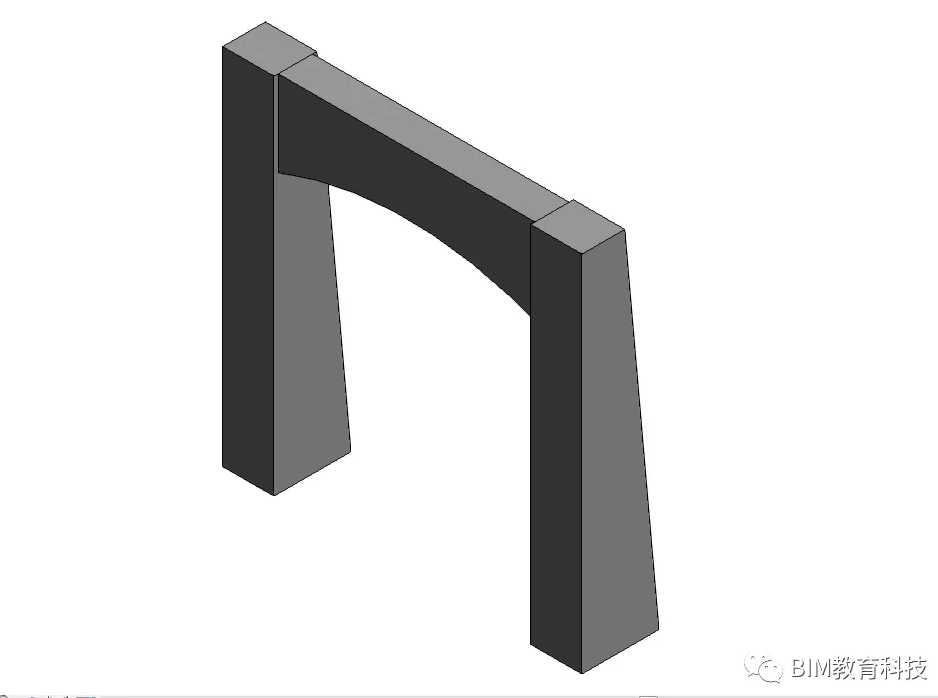

10、将模型进行保存
文章来源：BIM教育科技
转载请注明来源本文地址：https://m.tuituisoft/bim/20225.html
