先来看看二级结构试题大概情况：
使用软件：AutodeskRevit
Tips：以下解题思路不仅限于一种，每个人绘制模型方法不一，但结果都是一样。
1、第一题

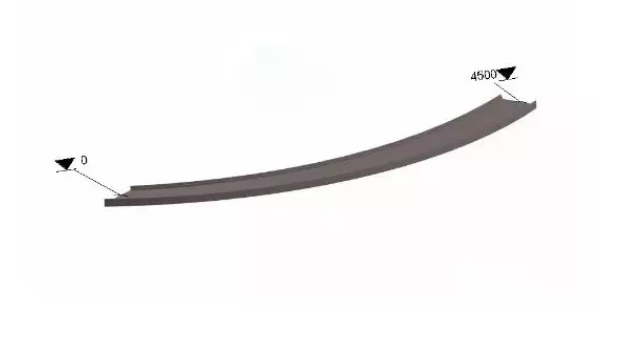

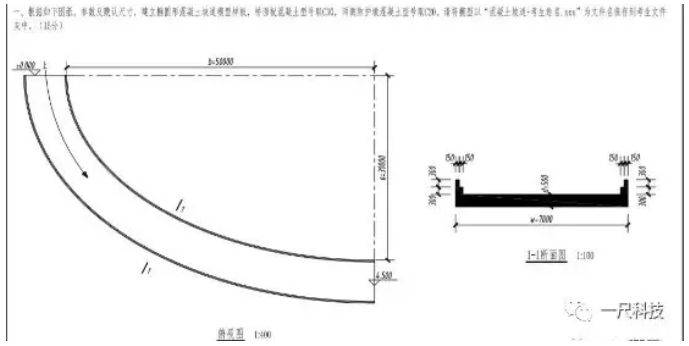

第1题解题思路:使用坡道草图命令绘制桥面板，再使用放样命令，拾取三维实体为放样路径，绘制两侧防护墩，注意坡道标高及定位，材质！
2、第二题

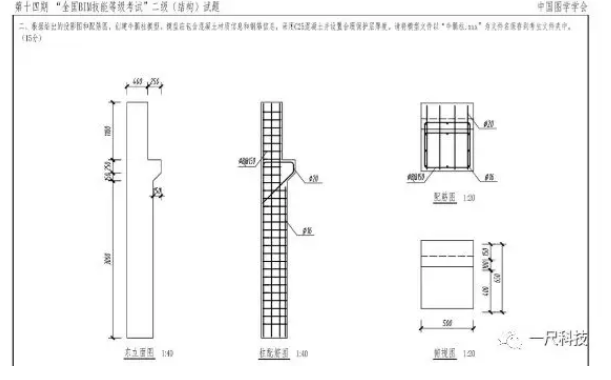

第2题解析：使用拉伸命令绘制牛腿族，族类别结构柱，载入项目中，在剖面中绘制箍筋与牛腿筋，平面中绘制纵筋，注意构件尺寸、构件定位与构件材质，箍筋间距，牛腿筋需编辑钢筋草图。
3、第三题

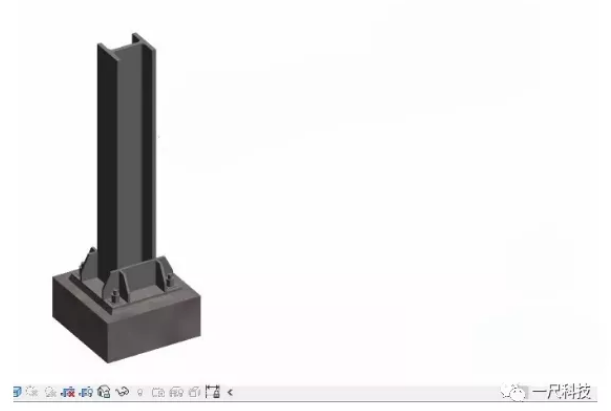

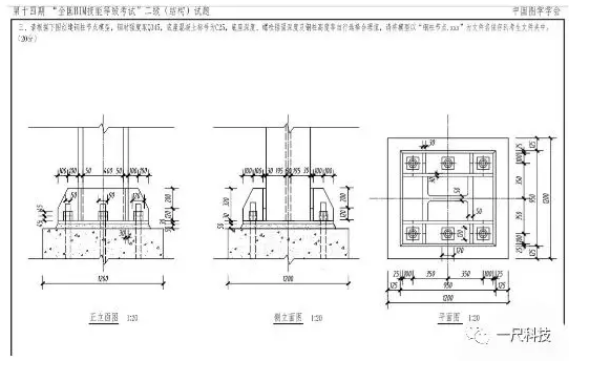

第3题解析：使用拉伸命令即可，注意构件尺寸，构件定位，及构件材质！
4、第四题

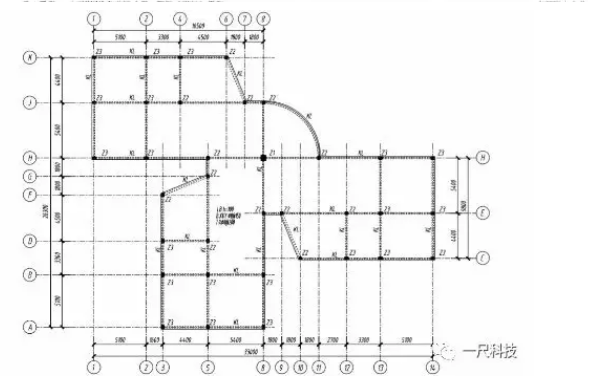

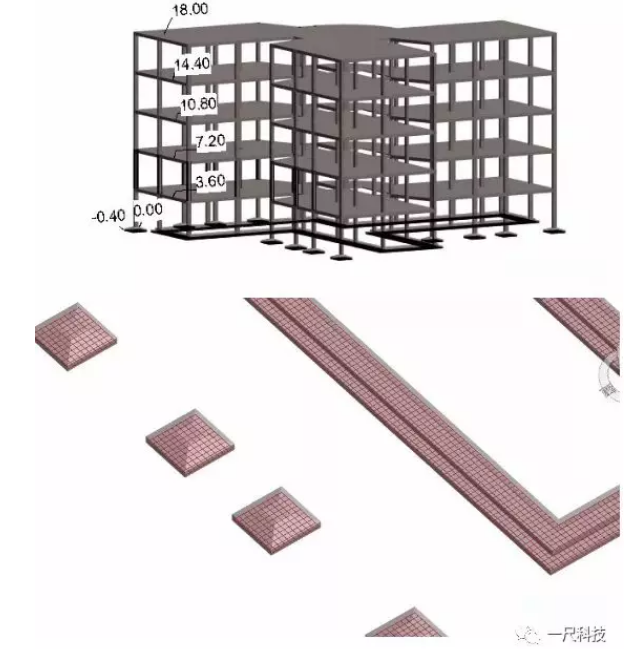

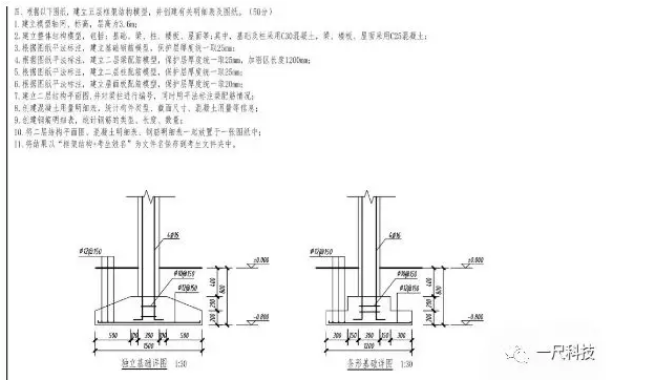

第4题解析：常规方法构建模型，注意：
1、标高、轴网与题目一致，
2、KZ全部居中对齐，外围一圈梁边齐柱边，
3、2-5层板注意解洞，顶层梁有变化，顶层板未解洞，

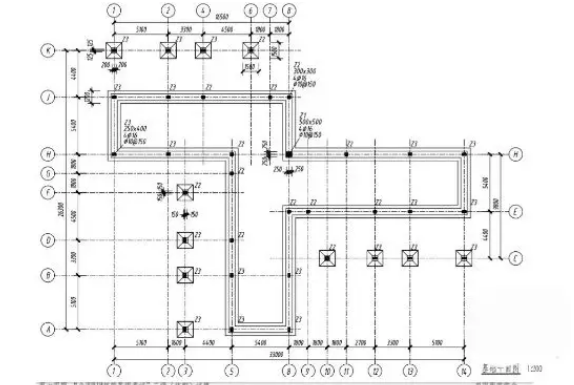

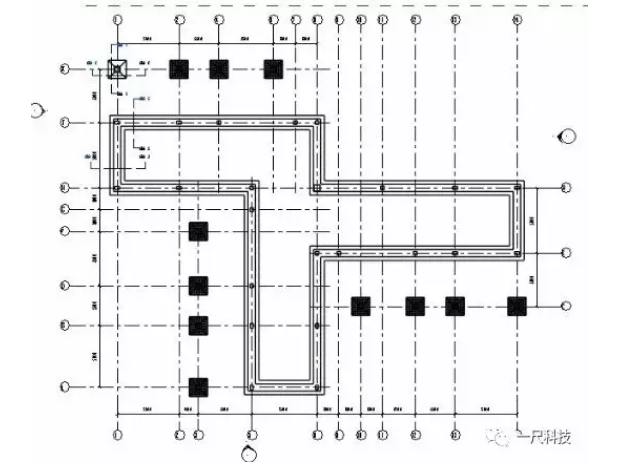

4、杯型基础用拉伸，空心剪切命令做结构基础族，条形基础用基于线的公制常规模型，族类别为结构基础，或者直接在项目中放样即可，
5、钢筋绘制结合剖面，平面，
6、KL、KZ标注使用全部标记，来的快，
7、注意统计混凝土用量，创建图纸！
8、注意材质！
9、KL平法标注，直接使用文字，或者用共享参数做二维注释族，注意钢筋字体表达！
