1、混凝土预制构件生产过程中的工艺设计、构件生产、成品管理等工作宜应用 BIM 技 术。

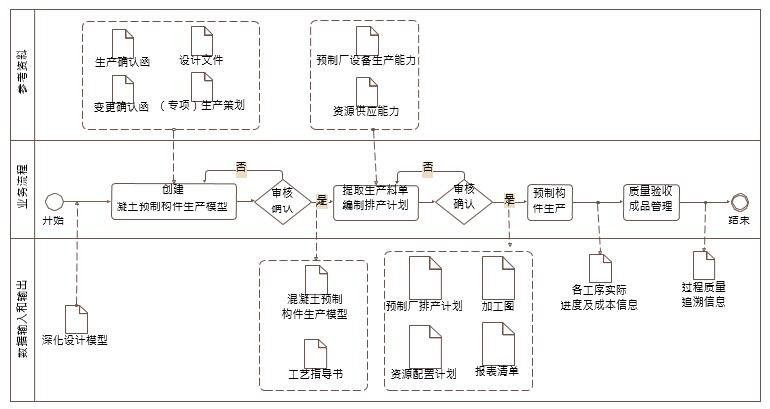

2、在混凝土预制构件生产 BIM 应用，可基于深化设计模型和生产确认函、变更确认 函、设计文件等完成混凝土预制构件生产模型创建，通过提取生产料单和编制排产计划形成 构件生产所需资源配置计划和加工图，并在构件生产和质量验收阶段形成构件生产的进度、 成本和质量追溯等信息如下图
3、混凝土预制构件生产模型可从深化设计模型中提取，并增加模具、生产工艺等信息。
4、宜根据设计图和混凝土预制构件生产模型，对钢筋进行翻样，并生成钢筋下料文件 及清单，相关信息宜附加或关联到模型中。
5、宜针对产品信息建立标准化编玛体系，主要包括构件编玛体系和生产过程管理编玛 体系。构件编玛体系应与混凝土预制构件生产模型数据相一致，主要包括构件类型玛、识别 玛、材料属性编玛、几何信息编玛体系。生产过程管理编玛体系主要应包括合同编玛、工位 编玛、设备机站编玛、管理人员与工人编玛体系等。
