如果你对BIM技术有那么一丢丢加持的了解，那么你就一定会涉及到BIM族库，族图这种东西。BIM族图长啥样？我们就从关于BIM族的定义分类管理说起。
(1)关于BIM族的定义
族是包含一组共同属性(称为参数)和相关图形表示的元组，是BIM项目的组成部分，是参数信息的载体。BIM模型由各种族组成，BIM族构成BIM设计的基本要素。
族根据参数(属性)集的共享、相同的用途和图形表示的相似性来分组图元。族中的属性设置相同，但不同元素的部分或全部属性值可能不同。
(2)BIM族的分类
从数据中心BIM生命周期应用的角度来看，BIM家族可以分为设计族和产品族。
设计族：也可以称为通用设计族。设计族的典型特征是不突出任何特定的产品品牌、特殊功能和参数，以保证设计师的公正性和中立性。设计族适用于数据中心设计阶段，从数据中心方案设计、初步设计、施工图设计阶段满足BIM族的使用要求。
族深度等级与整个BIM模型的深度等级密切相关，在设计阶段可以参考3.1节中的LOD100、LOD200、LOD300的深度等级标准。同时考虑到BIM的正向设计要求，设计族的二维表达要符合施工图的制图标准。
产品系列：适用于数据中心建设、安装和运维阶段，满足数据中心建设过程中BIM系列的使用要求，包括产品招标、采购、安装和运营。它们分别对应于LOD400和LOD500水平。产品系列应由产品制造商提供，并包括支持建造、操作和维护阶段的所有产品信息。

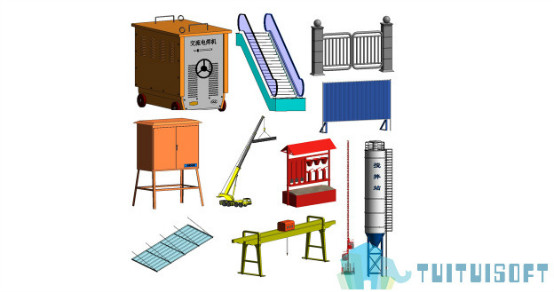

（3）bim族图展示
