对于BIM技术和BIM案例，我们可以从地域上来划分，或者说我们也可以从应用的专业上来划分，譬如说BIM暖通案例要做什么？关于暖通BIM案例的介绍就是按照专业来进行划分的。
1——设计过程
1、确定采暖房间，并计算采暖房间热负荷。
2.、择采暖方式（散热器或采用地热等），确定系统形式，并进行散热设备的计算。
3、供暖水力计算。
4、绘制图纸。
2——采暖系统
1、办公区域采用地板辐射供暖系统，商业采用散热器采暖系统。
2、热源为B换热站提供60~50℃采暖热水，采暖系统定压及补水由换热站解决。
3、系统分区供暖：低区1—2层、3—7层；中区8—15层；高区16—21层。
4、地下车库采用散热器采暖，供回水温度为60~45℃，系统形式为上供上回双管水平串联系统。
3——通风与防排烟系统
1、本建筑一层二层中庭部分采用自然排烟，于二层设置电动排烟窗
2、内走廊采用自然排烟。
3、楼梯间及前室分别设置机械加压送风系统，卫生间及电梯机房设有机械排风系统经排气扇排至室外。
4、地下车库设置机械通风系统，排烟系统受消防联动系统控制，发生火灾时火灾自动报警装置联动切换排烟区域兼排风风机至排烟模式，或由消控中心控制。

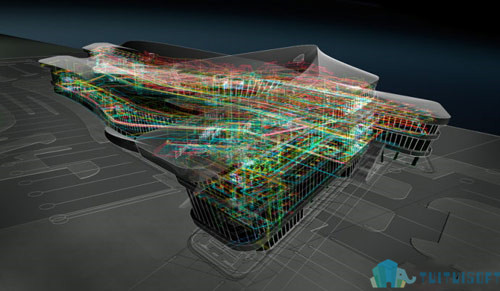

4——采暖效果

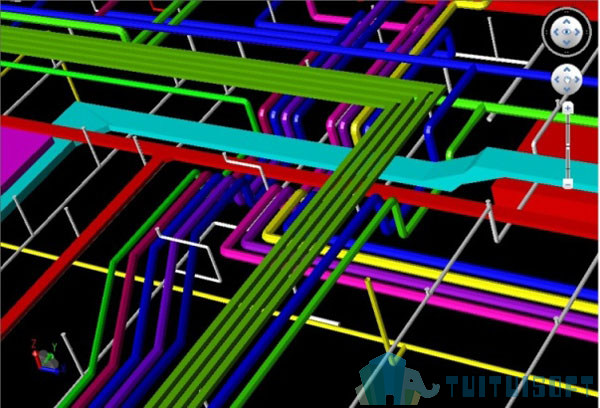

5——Navisworks管道展示
