SolidWorks设计表可以快速创建一个零件的多个配置，以下图为例，简单介绍设计表的使用方法。
方法：

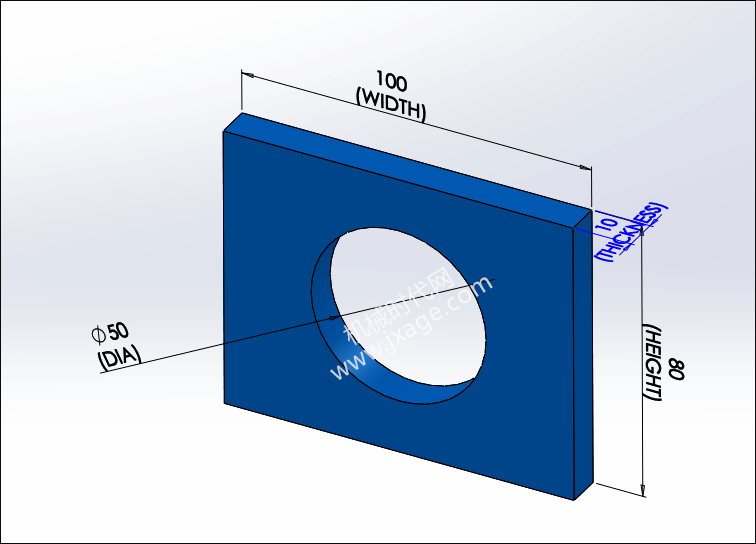

1首先我们创建出如下图所示的零件，并对所有的尺寸进行命名（方便识别各个尺寸所代表的的意义）。

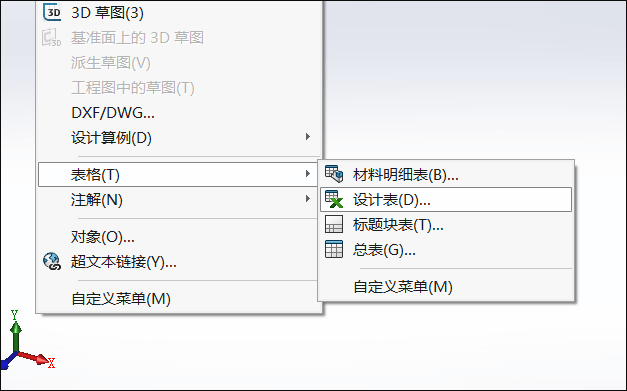

2点击【插入】-【表格】-【设计表】，如下图所示。

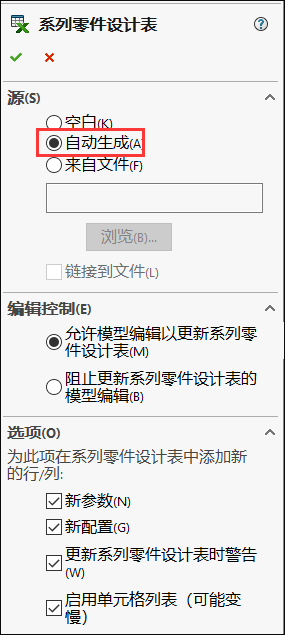

在源中选择“自动生成”，如下图所示，然后点击勾号。

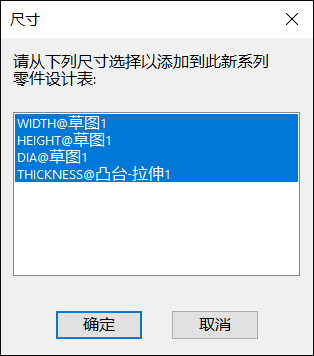

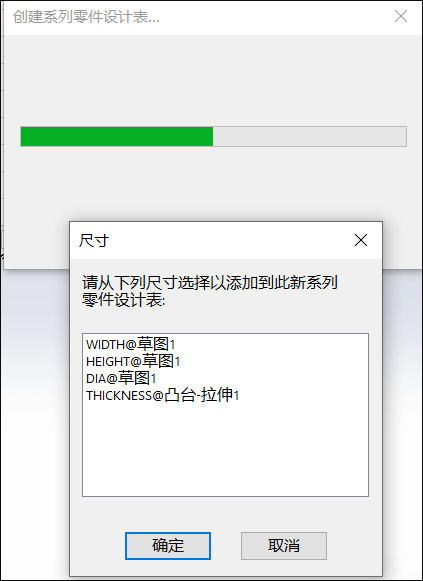

此时系统会自动搜索出零件的所有尺寸。
选择所有的尺寸，点击确定。

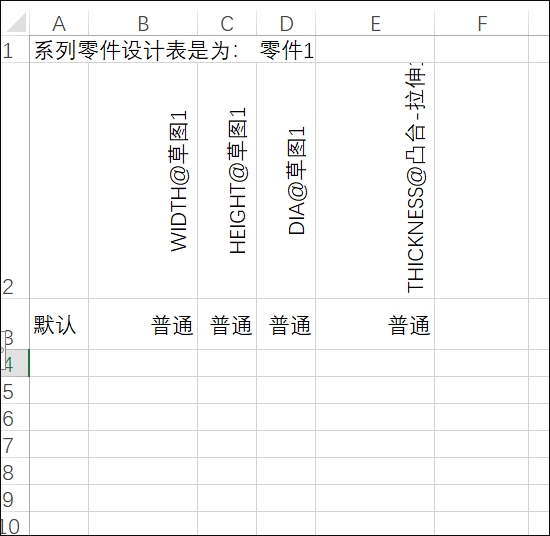

点击确定，系统会把所选择的尺寸自动写入Excel表格中，如下图所示。为了创建新的配置，我们需要设置新配置的名称以及设置这个配置各个尺寸的数值。（下表中“普通”可以通过数字格式转换为数字。）

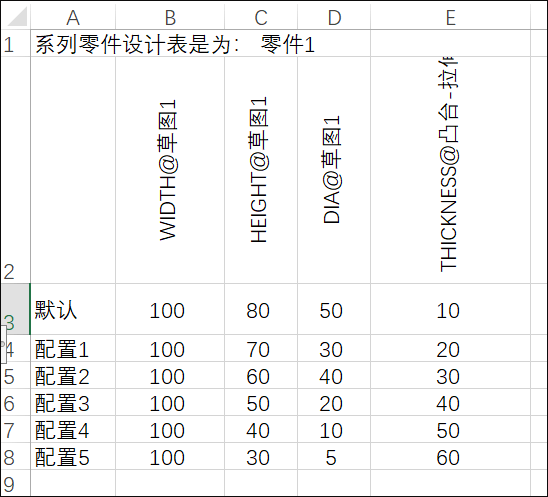

我们创建了如下图所示的5个配置，创建完成之后，双击Solidworks视图区退出Excel。

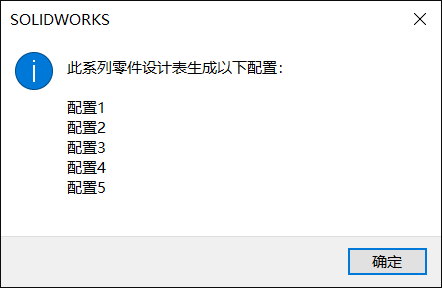

系统提示创建的所有配置，点击确定。
产生的配置如下图所示。

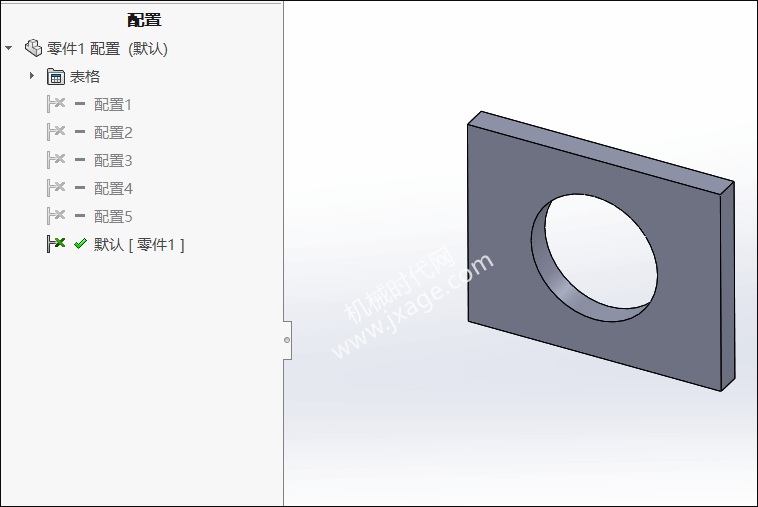

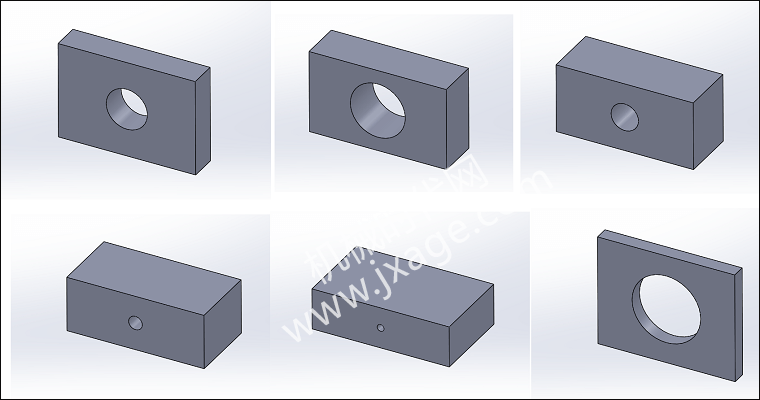

创建出的所有配置如下图所示。
