随着建筑行业的蓬勃发展，建筑结构趋于多样性发展态势，针对异形建筑中机电施工难度大的问题，以榆林市体育中心（体育场）为例解析利用BIM技术进行全弧度拟合，配合弧形管道预制。确定安装管道曲率，精准定位。各专业分段预制，全过程控制，促使异形建筑中机电安装一次成优。
1工程概况
榆林市体育中心（体育场）项目位于榆林市西南新区中部，总建筑面积12.9万m²工程设计外形采用半壳式弧形设计，机电管线大部分集中于内外两全弧形走廊内，走廊空间狭小，机电管线系统复杂，管道布置紧密。
针对本工程质量要求高，管线复杂，异形结构限制的特点。本公司决定采用BIM技术全程辅助，管线综合，弧形段计算，预制加工，保证弧形管道布设一次成优。
2BIM技术在异形建筑机电施工中应用流程
2.1BIM辅助弧形管道建模方案比选确认
2.1.1水管道建模方案比选。
（1）莱辅洛软件绘制弧形管道
无法分段进行预制，且弧形管段绘制过程只是部分放弧，弧段与直段相间布设。
（2）软管替代弧形管道绘制发法
软管为点控制，无法进行实际管道调整，标高无法控制，除此之外软管在调整过程易发生变
形。
（3）参数化族弧形管道绘制法
参数化族可根据预制要求进行设置长度，且在管件与管段的连接中可进行拼装。
故选用参数族弧形管道绘制法进行建模。
2.2模型建立，管综调整及支吊架设计。
2.2.1全弧形机电模型建立
（1）管线定位辅助线
依据弧形布置段，进行弧形管道辅助定位，画出轨迹线及各个区域的交点部位，保证不同弧
度区域距离墙面距离均匀，弧形分布合理，美观，如图1、图2所示。
2.2.2BIM辅助全弧段弧形管道管线综合排布

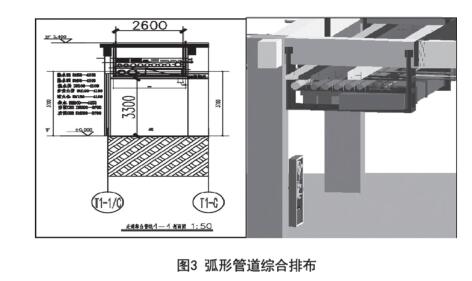

利用BIM技术实时调整更新的特点，进行管道辅助排布，充分考虑标高要求，利用合理空间，在满足标高要求上，做到布局合理，管线整齐美观，弧形段过渡平滑顺直，如图3所示。
2.2.3支吊架设计及布设

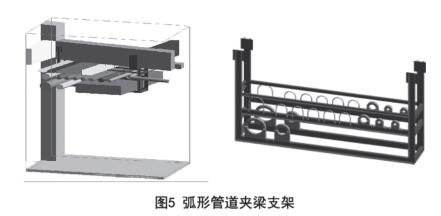

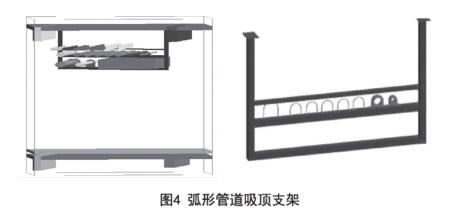

如图4，图5所示，为两种不同支架，依据结构进行布设，有梁处采用图5所示支架，无梁处使用图4所示支架，管道支架依据结构依次布设，整走廊布设考虑弧度。
2.3BIM辅助弧形管道预制加工
利用BIM技术辅助弧形管道预制加工，确定预制分区及各系统预制段，软件辅助测量及计算管道加工参数，进行区域管线加工预制应用改造式顶弯机进行机械式加工，如图6、图7所示。
对机械进行调试，依照受力分析进行顶压实验，保证管道弯曲平滑，符合顶压要求。

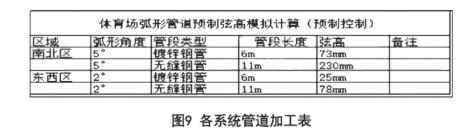

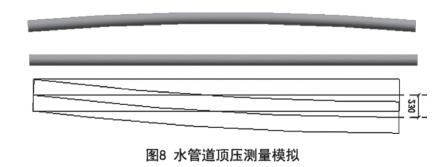

（1）BIM辅助测量及计算利用弦长，弧形角度及弧长进行弧形管道校核，L=n（圆心角度数）×w(1)xr(半径）/180（角度制）。可计算其余弧度下的管道预制弦高及桥架拼接角度，如图8、图9所示。
依照加工计算表进行管段预制，保证预制精度，确保安装效果。
2.4BIM辅助异性建筑机电工程现场安装
2.4.1BIM辅助支吊架定位安装
利用BIM技术进行支架定位，结合现场实测实量，保证随结构走向，统一标准据柱子边距离，使支架布设与弧形管道布设同角度，同弧度。
2.4.2BIM辅助弧形管道定位安装
依据综合排布及支架定位，管道定位，进行出图，测量距离支架立柱距离，均匀布设弧形管线，保证管道弧形之间间距均匀，过度自然。确保整个弧段在异形结构中布设合理，美观。
本文作者：王荣祝明迪（陕西建工第九建设集团有限公司）
