今天的主角是第十期全国bim等级考试的第三题和第四题。

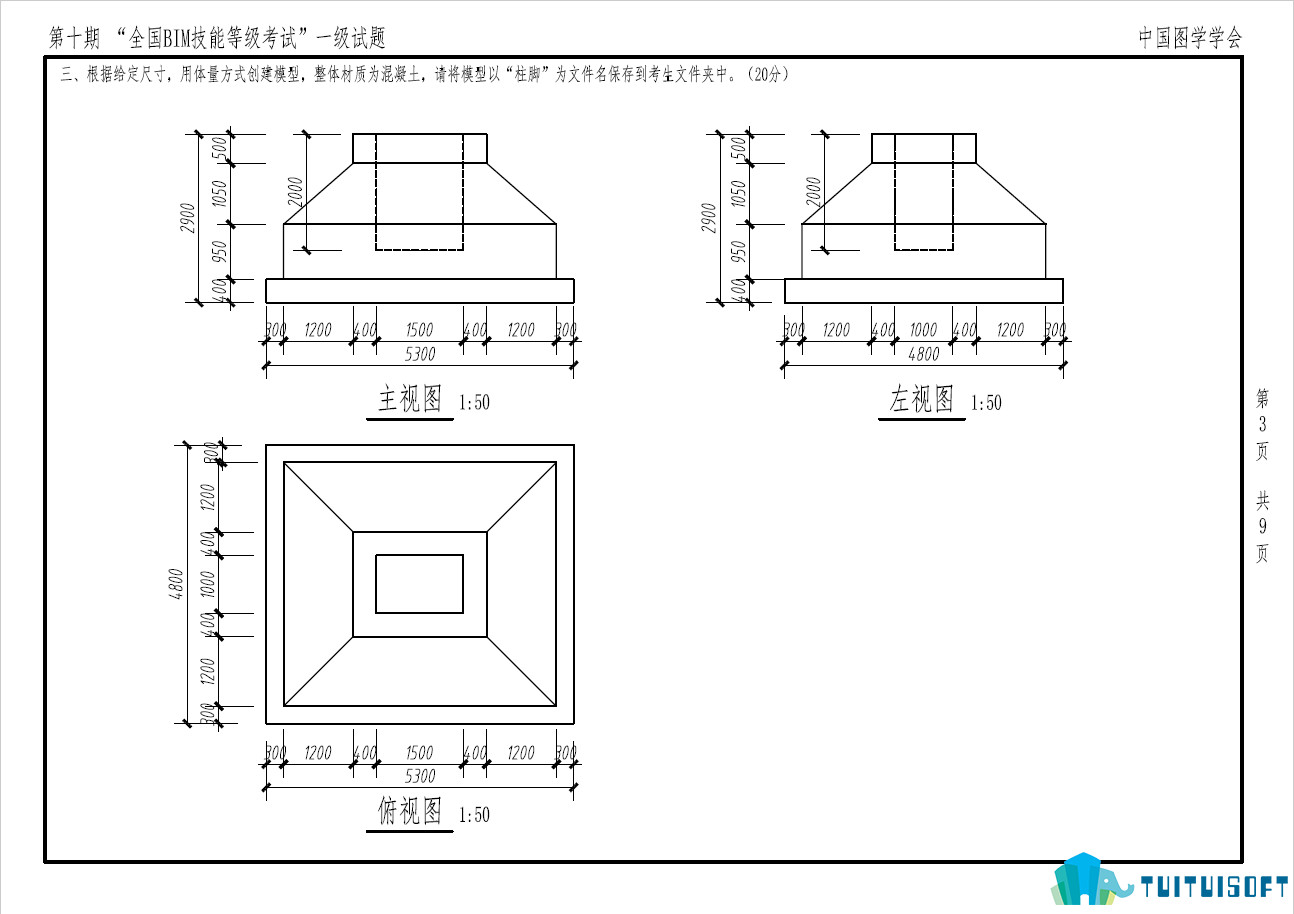

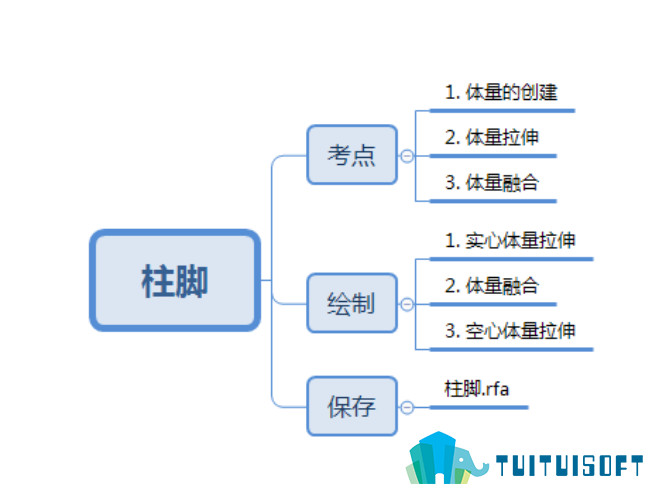

第三题真题解析：本道题难度也不大，新建概念体量，从下往上将模型分解为实心拉伸、实心拉伸、实心融合、实心拉伸和内部的空心拉伸这几个部分。一个个创建起来最后将他们连接起来即可。
解题步骤：
1. 新建概念体量；
2. 作好辅助线，从下往上依次实心拉伸、实心拉伸、实心融合、实心拉伸和内部的空心拉伸；
3. 用连接工具将第二步创建的几个形状两两连接起来；
4. 保存文件。
视频链接：http://www.wanbim.com/viewvideo/158/3.html

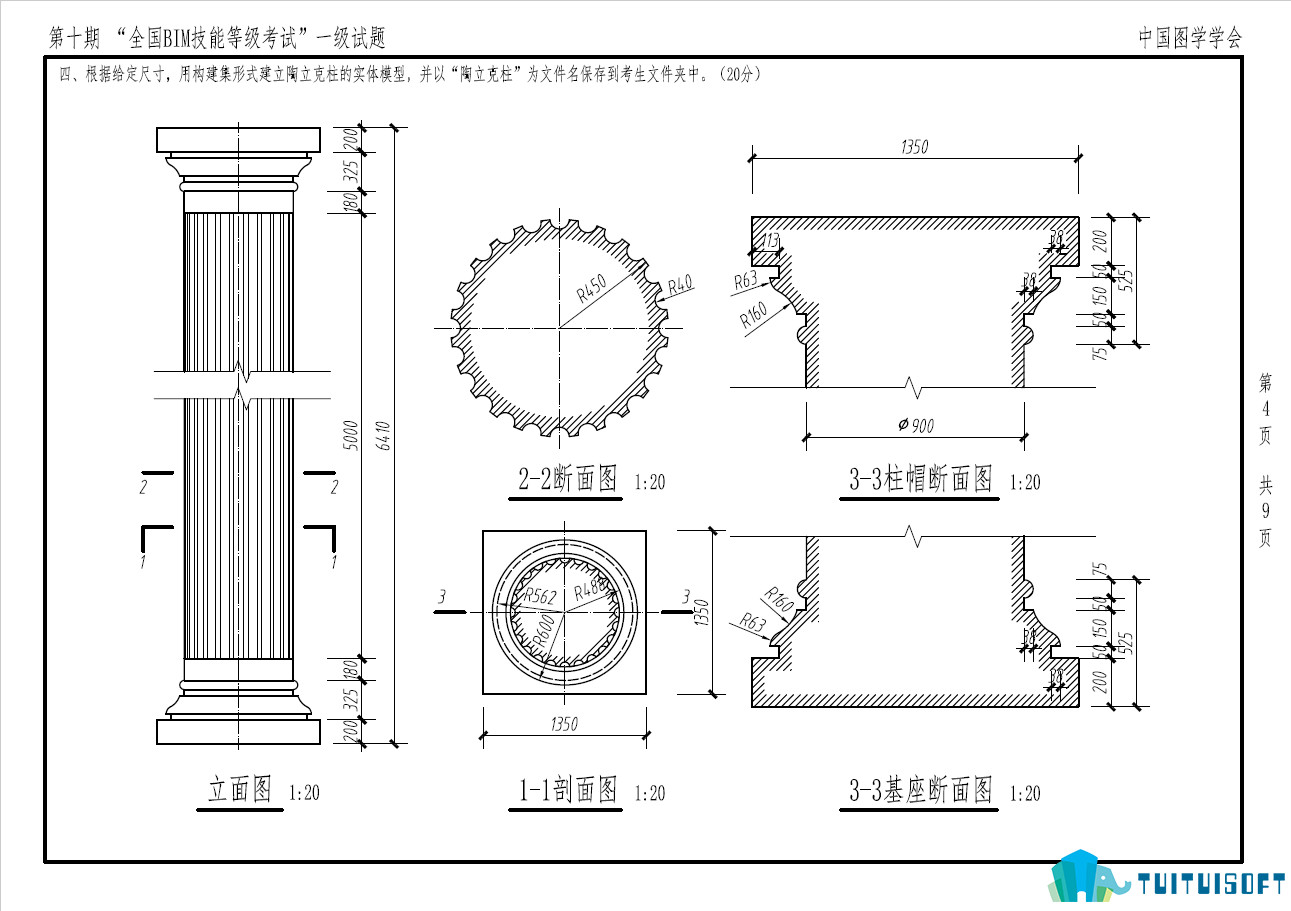

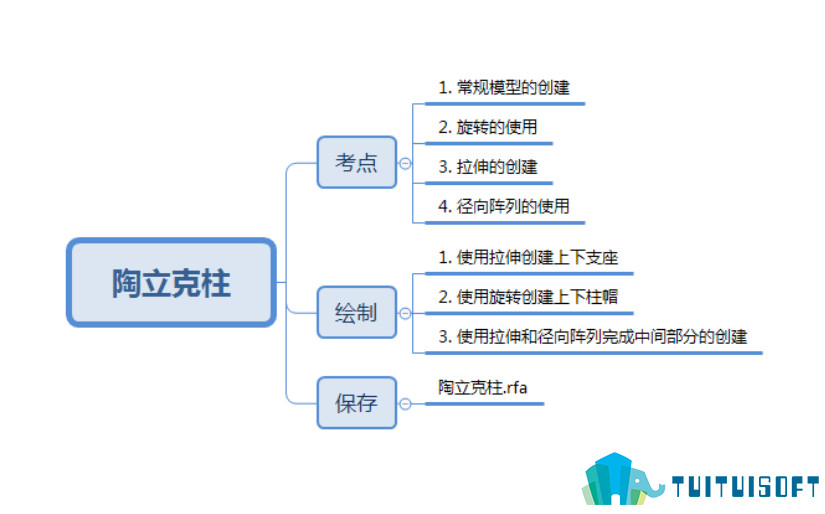

第四题真题解析：本道题主要考察几种常规模型的创建方法，看似复杂，其实我们可以把它分解解来看。模型可以看成三部分，上下两端可以用实心旋转来创建。中间一段是实心拉伸形状。
解题步骤：
1. 新建公制常规模型族文件；
2. 创建下端柱底，用实心旋转来创建，一段一段小心画出旋转轮廓，画出旋转轴完成旋转；
3. 另一端的柱顶用镜像复制的方法创建；
4. 用拉伸形状创建中间主体，绘制拉伸轮廓的时候先画一个大圆，再画周围的小的半圆，之后用“修剪延伸为角”工具修剪轮廓，修剪之前用拆分图元工具将大圆拆分成若干份；
5. 保存文件。
视频链接：http://www.wanbim.com/viewvideo/158/4.html
