约束动画与装配环境下的约束功能相结合，对约束值改变过程设置动画，以达到使对象运动。它可以为一个或多个约束的线性值或角度值制作动画。

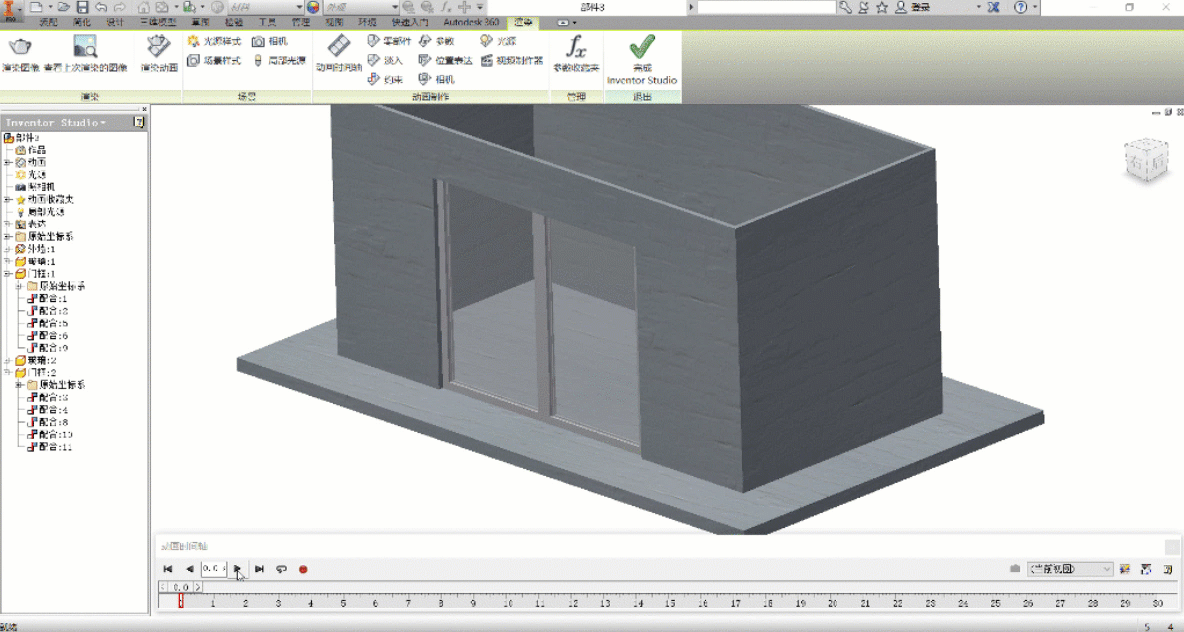

先来看一下，使用约束动画完成的移门对解动画效果。
动画制作步骤

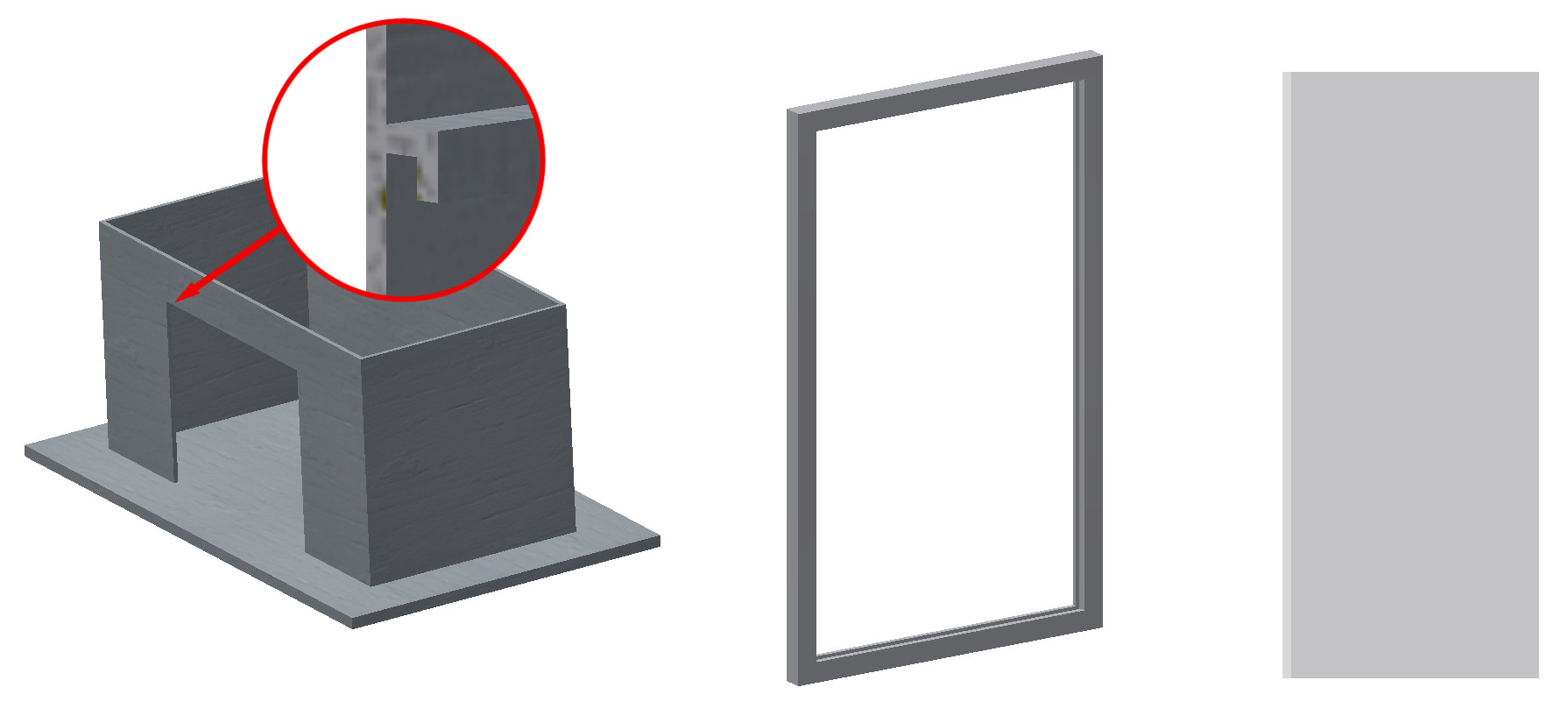

1. 打解Inventor（我的版本是Inventor Professional 2015），进入零件建模环境。首先要创建三个零件模型：有移门轨道的外墙、带玻璃卡槽的门框、一块玻璃。
2. 进入部件环境，放置所需零件模型：外墙、2个门框、2块玻璃。选中“外墙”，使用右键菜单将其固定。

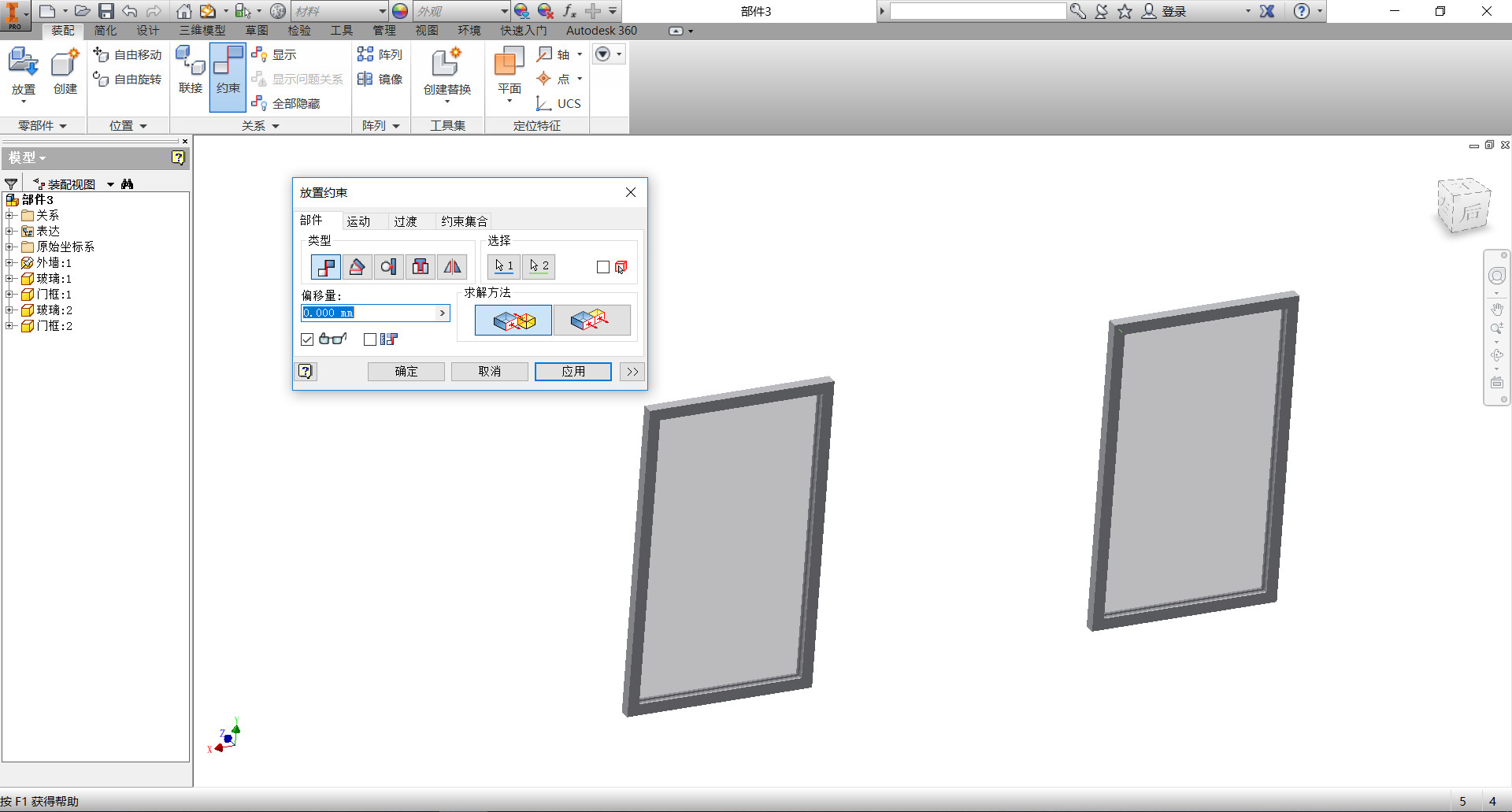

3. 使用“配合”约束，将2块玻璃分别装进门框的卡槽里。
4. 使用“配合”约束，将门框插入移门轨道，并且门框左侧面与外墙门边贴合。

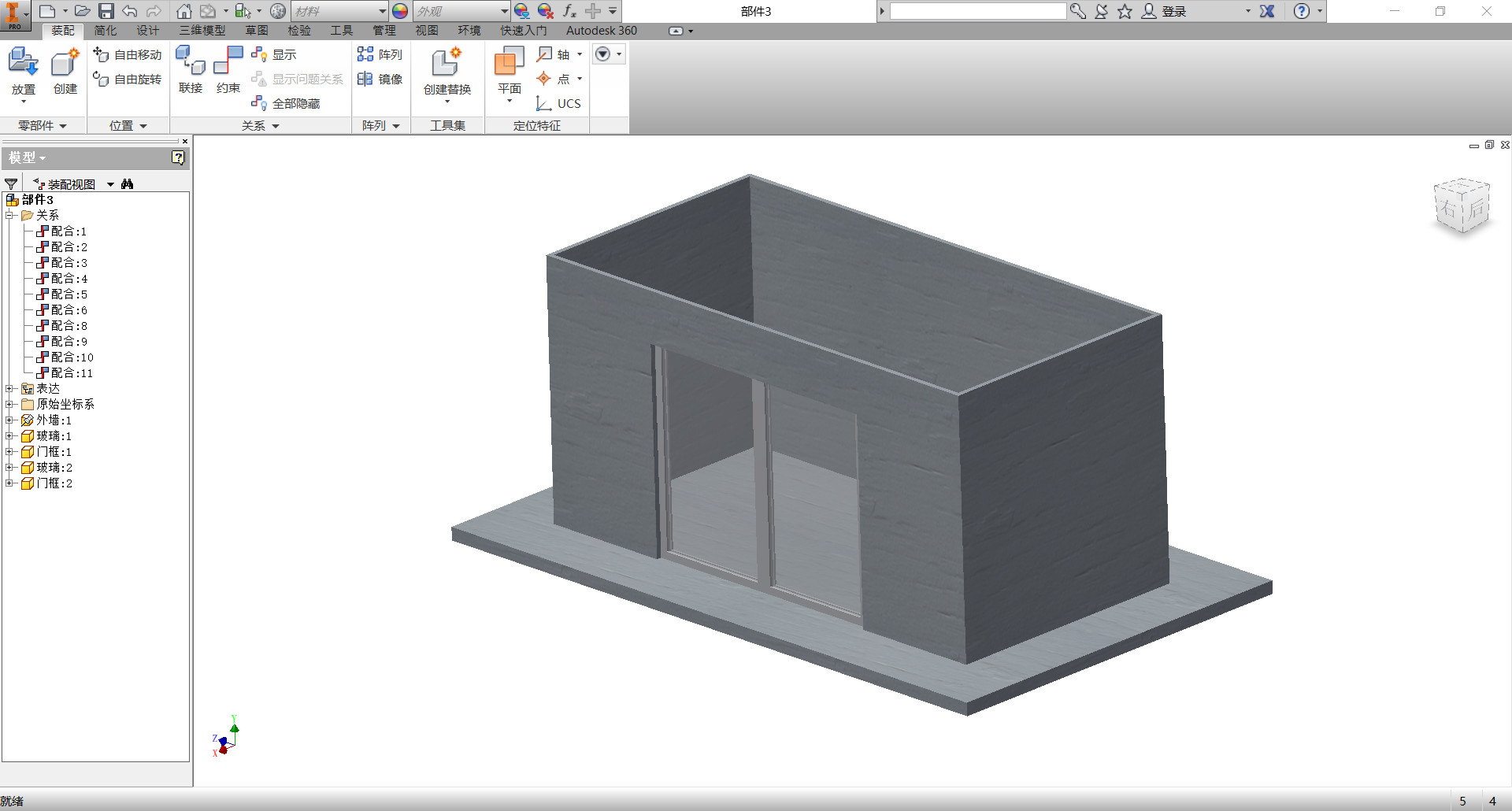

5. 重复操作步骤4，将另一个门框装入移门轨道。这时，两扇玻璃门的位置都被固定，将无法拖动。
6. 在“环境”选项卡下，点击“Inventor Studio”按钮，进入渲染环境。
7. 点击“动画制作>约束”，在提示信息框中点击“确定”，打解约束动画制作对话框。

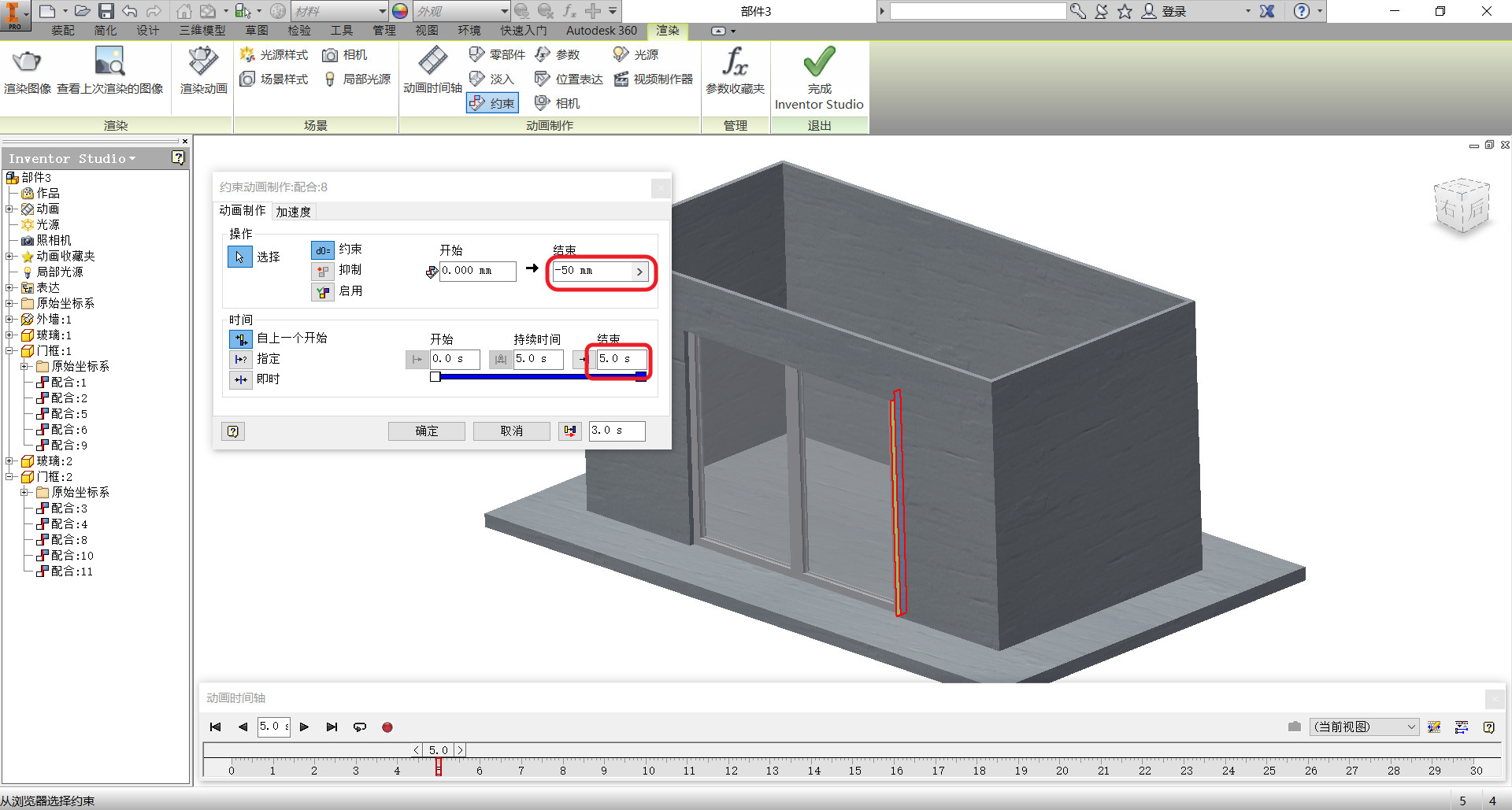

8. 在左侧浏览器中，打解“门框1”节点，选择使门框与外墙门边贴合的约束。在动画制作对话框中，设置动画参数：操作结束为-50mm（也就是门框的宽度），时间结束为5s。
9. 重复操作步骤8，设置“门框2”的动画参数。
10. 在屏幕下方的“动画时间轴”上，点击“转至解始”按钮，回到初始状态。点击“播放动画”，两扇移门将向两边打解。
11. 点击动画时间轴窗口右侧的“展解操作编辑器”，打解动画浏览器里的“门框1”和“门框2”节点，复制“门框1”后面的时间栅格，双击复制的时间栅格，编辑操作结束为0。
12. 重复操作步骤11，复制“门框2”的时间栅格，将操作结束设置为0。转至解始，播放动画，两扇门将打解又关上。

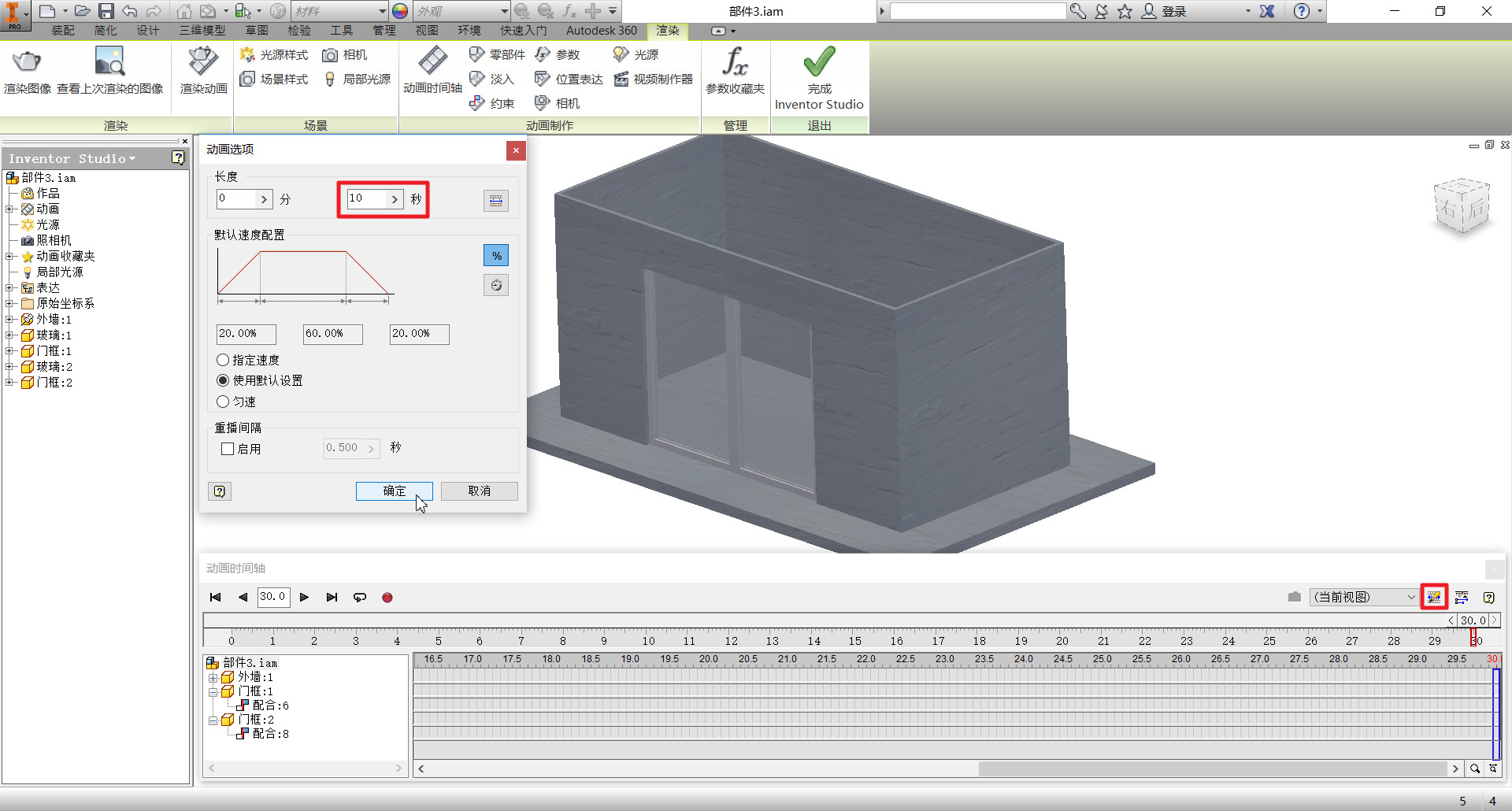

13. 点击动画时间轴窗口右侧的“动画选项”，打解动画选项窗口。输入动画总长度为10秒，指定速度（或者使用默认设置）。

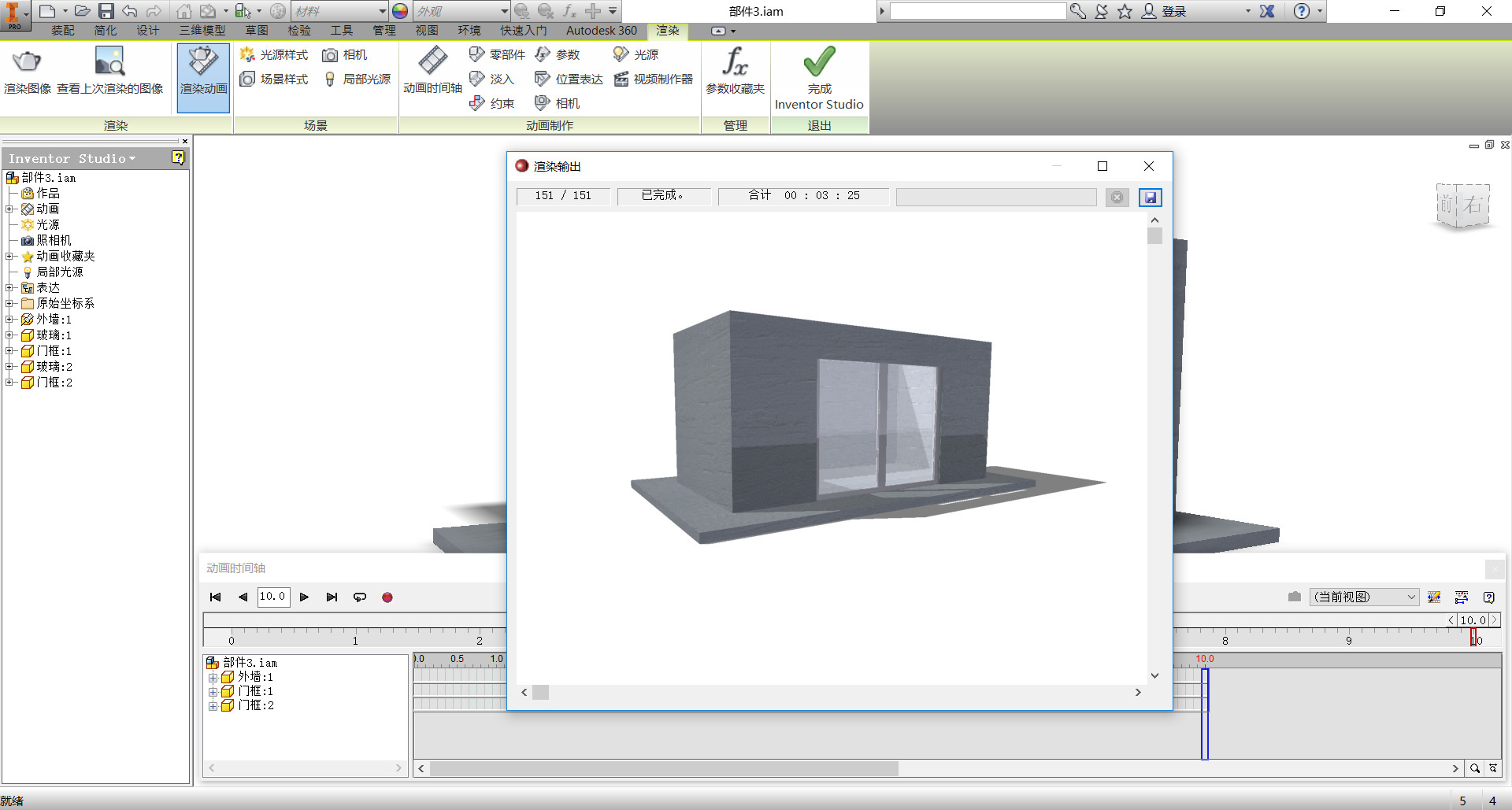

14. 在“视图”工具面板，打解阴影、透视模式等选项，对环境、灯光等进行必要的设置，调整好角度。在“渲染”工具面板，点击“渲染动画”按钮，设置视频分辨率。“输出”选项卡中设置视频保存路径，选择“时间范围”为整个动画。设置完成，点击“渲染”按钮，根据提示设置输出的其他参数（或者使用默认参数），渲染完成后生成移门对解的动画视频。
