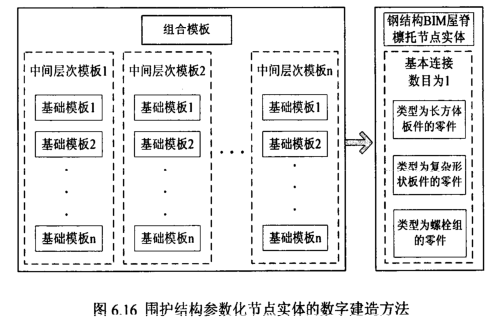

围护结构的节点包括屋脊擦托、纵墙及抗风柱擦托、山墙擦托、柱间支撑模托、隅撑擦托、抗风柱与屋面梁连接等。围护结构节点的特点是种类较多，每种节点构造相对简单出9。基于由构件端部拼接生成节点的思路以及节点的模板技术，实现了工程中常用的上述节点实体的数字建造与编辑方法，以擦托节点为例，其节点组合模板分层与分解方法如下图6.16所示，该节点的中间层次模板数量为1。

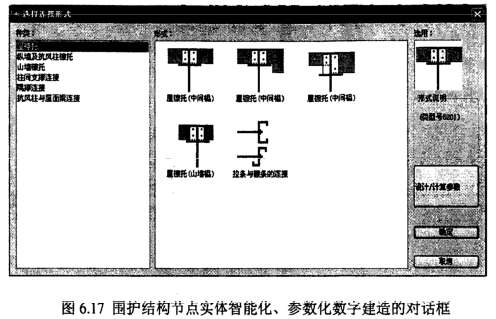

围护结构所有节点智能化、参数化数字建造的对话框如图6.17所示。
以屋脊擦托节点以及柱间支撑节点为例，显示轻钢门式刚架结构中围护结构节点BIM数字建造的实体模型，其中屋脊槐托节点的实体模型如图6.18中左图所示，柱间支撑连接节点的实体模型如图6.18中右图所示。

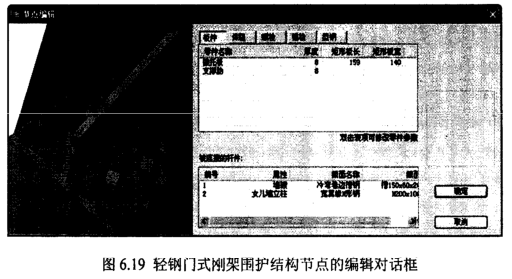

轻钢门式刚架围护结构BIM节点实体的编辑功能如下图6.19所示。
