Description：基于墙体沿墙创建强弱电线管。

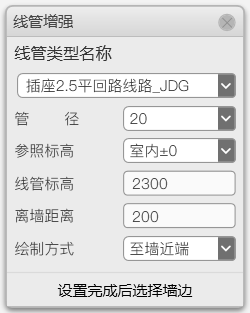

Panel：
操作：
1. 选择强弱电类视图。
2. 单击“侧边栏” 【强弱电线管增强】，弹出如上面板。
3. 完成面板设置，根据左下角提示，选择基准墙体。
4. 线管创建成功。
Details：
1.「线管类型名称」描述线管类型及线径。
2.「管径」描述线管管径。
3.「参照标高」描述线管的参照标高。
4.「线管标高」描述线管与参照标高的距离。
5.「离墙距离」描述线管与墙基线的距离。
6.「绘制方式」描述线管长度。如选择「至墙近端」则线管长度为点击位置与墙近端的距离；如选择「至墙远端」则线管长度为点击位置与墙远端的距离。
