ToolTip：基于强弱电箱创建与强弱电线路之间的线管及配件。
Description：强电箱只能与强电线管连接；弱电箱只能与弱电线管连接。
Panel：
操作：
1. 布置强电箱或弱电箱。
2. 选择电气类视图或3D视图。
3. 选择“水电暖通”选项卡【配电箱连管】。

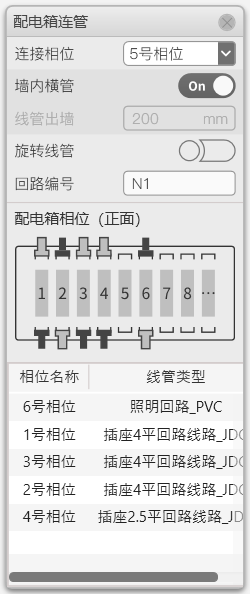

4. 根据左下角提示，选择”强电箱“或”弱电箱“，弹出如上面板。
5. 完成面板设置，根据左下角提示，选择需要与配电箱连接的线管。

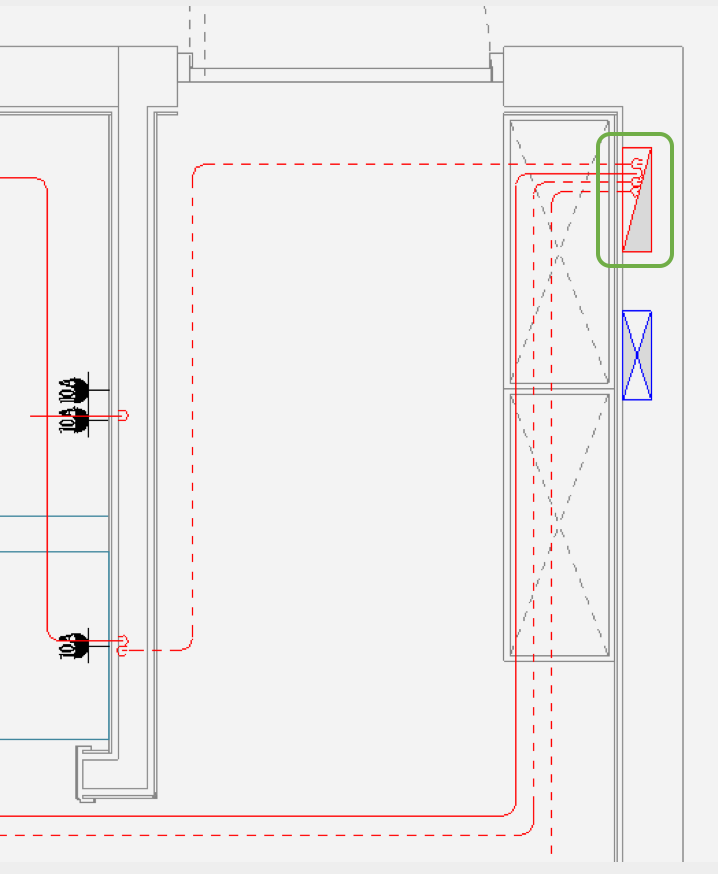

6. 创建完成。
Tips：
1. 强电箱只能与强电线管连接；弱电箱只能与弱电线管连接。
Details：
1. 「连接相位」描述线管与电箱连接的孔位。
2. 「墙内横管」描述线管出电箱首个弯头位于墙内或吊顶内。
3. 「线管出墙」描述当「墙内横管」否时，线管的出墙距离。
4. 「旋转线管」描述与电箱连接的线管是否为直角接。
5. 「回路编号」描述各线路名称，如插座回路、照明回路等。
