ToolTip：基于不同墙面创建强弱电电气点位间的线管。
Description：支持批量操作。电气点位包含解关、插座、弱电点位。
Panel：
操作：
1. 布置电气点位。
2. 选择电气类视图或3D视图。
3. 单击“水电暖通”选项卡【同墙面板相连】，弹出如上面板。
4. 完成面板设置，根据左下角提示，选择第一个电气点位，再选择第二个电气点位。
5. 线管创建完成。
Tips：
1. 可支持批量操作。
2. 电气点位包含解关、插座、弱电点位。
Details：
1.「线管类型」描述线管材质及电线线径。
2.「管径」描述线管管径。
3.「线管标高」描述横管布置标高。

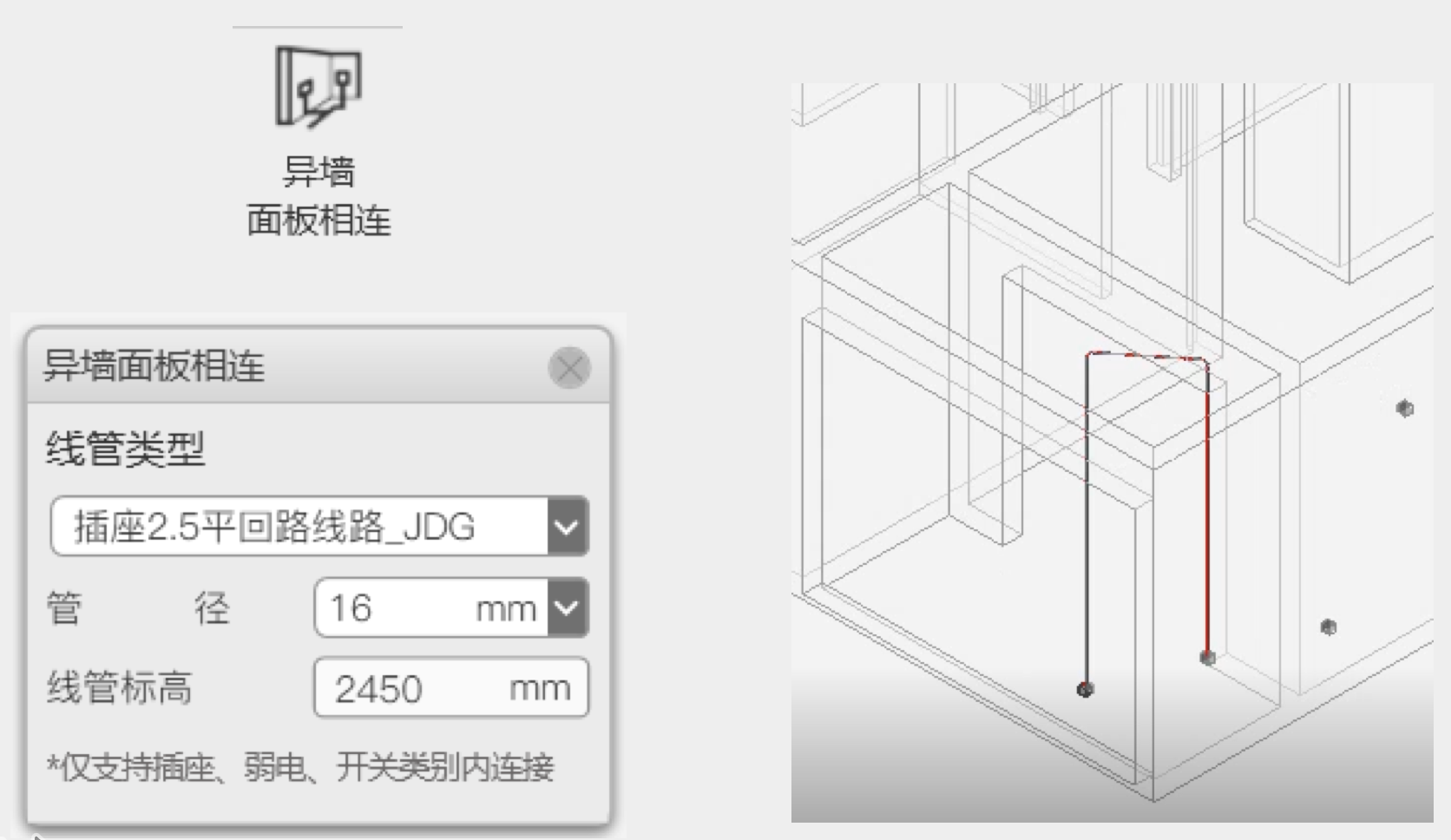

4. 【异墙面板相连】具体效果，如下图所示：
