ToolTip：基于面创建起布点。
Description：【起布点】是【墙地排砖】和【单饰面排砖】的前置功能。

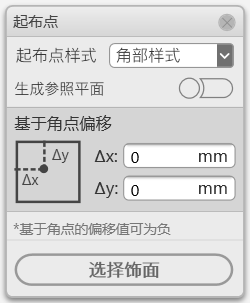

Panel：
操作：
1. 单击“装饰深化”选项卡【起布点】，弹出如上面板。
2. 完成面板设置，点击“选择饰面”。
3. 根据左下角提示，选择需要布置起布点的面。
4. 起布点创建完成。
Tips：
1. 如【起布点】无法找到面，尝试将”零件可见性“调整为”显示两者“或“显示原状态”。
2. 选中起布点后，按“空格”键可以调整起布点方向。
Details：
1. 「起布点样式」描述起布点的类型。具体效果，如下图所示：
2. 「生成参照平面」
3. 「基于角点偏移」描述起布点与饰面最近角点的相对位置关系。例如“∆x：100mm”表示向右偏移100mm，“∆x：-100mm”表示向左偏移100mm；∆y的表达类似。
