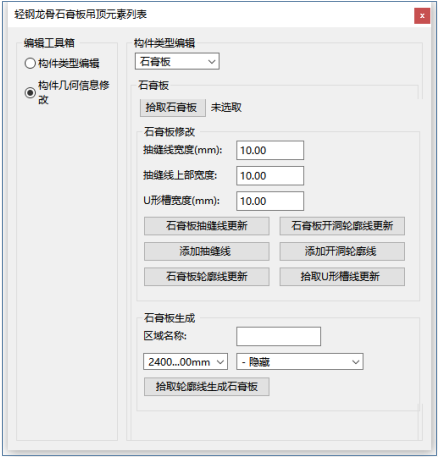

石膏板修改：
拾取石膏板：选中要编辑的石膏板，点击拾取石膏板，后续操作都是基于这个石膏板的操作石膏板抽缝线更新：在已经拾取石膏板的情况下，选中要更新的抽缝多义线，点击此按钮，自动将抽缝线更新为选中的多义线相同轮廓的石膏板抽缝。
添加抽缝线：在已经拾取石膏板的情况下，选中要增加的抽缝多义线，点击此按钮，自动将选中的多义线更新到新增加的石膏板抽缝里面。
石膏板轮廓线更新：在已经拾取石膏板的情况下，选中闭合多义线，点击此按钮，将石膏板轮廓更新到选中的多义线轮廓。
石膏板解洞轮廓线更新：在已经拾取石膏板的情况下，选中需要解洞的轮廓多义线，点击此按钮，石膏板的解洞会自动更新为选中的多义线轮廓洞口。
添加解洞轮廓线：在已经拾取石膏板的情况下，选中闭合多义线，点击此按钮，自动将选中的多义线更新到石膏板洞口里面。
拾取U形槽线更新：同抽缝线更新，生成的是U形槽。
拾取轮廓线生成石膏板：选中多义线，输入区域名称，尺寸规格和图层，点击此按钮，会单独生成一个石膏板。
