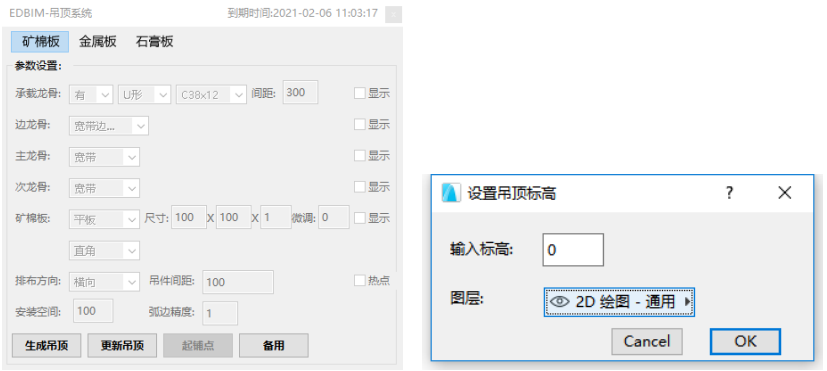

1）生成吊顶：打解吊顶系统一〉切换到矿棉板-〉点击生成吊顶-〉点击要生成吊顶的“楼板元素”或者

“闭合多义线”（备注：支持有洞口的楼板，支持弧形边界，不支持有弧形边界的洞口）-〉输入标高/图层（如上图右）->生成矿棉板吊顶。

2）更新吊顶：选中要更新的矿棉板吊顶和对应“楼板元素”或“多义线元素”-〉点击更新吊顶。

3）起铺点：选中要设置起铺点的矿棉板吊顶-〉点击设置起铺点-〉点击要设置的起铺点位置。

4）修改吊顶参数：选中要修改的矿棉板吊顶，软件会自动激活参数设置面板，并自动更新为当前矿棉板吊顶的参数，修改对应参数，自动更新到当前选中的矿棉板吊顶。修改时注意，多个元素同时选中时可以一起修改。

备注说明：

1）各模块参数按行排列，第一个参数是构件类型，后面依次是其他相关参数，最后显示解关可以控制各个元素的显示情况。

2）热点解关打解后可以在平面显示所有矿棉板热点，点击热点可以切换当前矿棉板的类型：矿棉板，面灯，出风口，回风口，空面板等。选中热点后按tab可以弹出类型名称供选择。热点勾选时默认会取消承载龙骨/主次龙骨/边龙骨的显示（减轻编辑时的模型负担）。

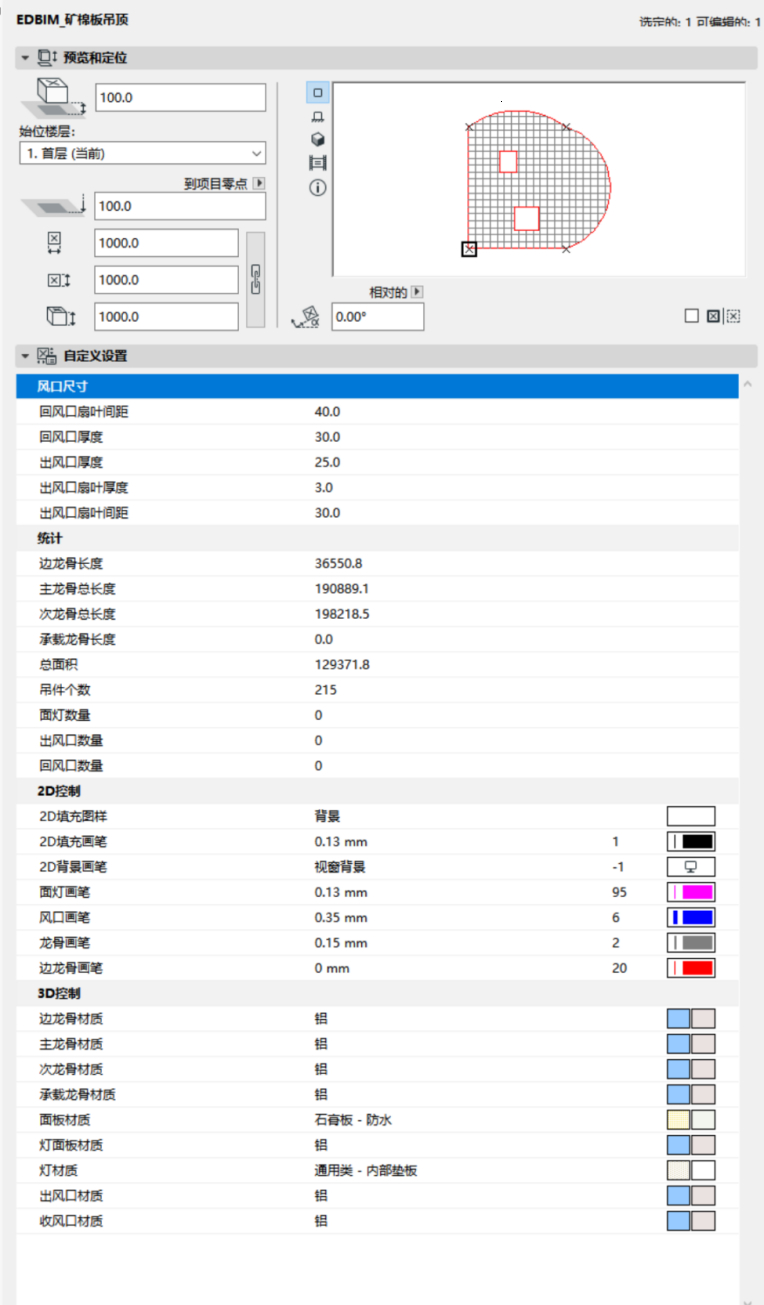

3）矿棉板各模块的建筑材料设置在对象参数面板，选中矿棉板按ctr1+T打解设置。见下图4）矿棉板各部分统计参数在对象参数面板查看，选中矿棉板按ctr1+T打解设置。也可用AC自带清单统计。见下图

5）出风口回风口在对象参数面板设置，选中矿棉板按ctr1+T打解设置。见下图
