以下是此版本的工作效率和工作流增强功能。
移动到特性面板的命令
作为 Inventor 现代化计划的一部分，以下命令被增强为使用特性面板。

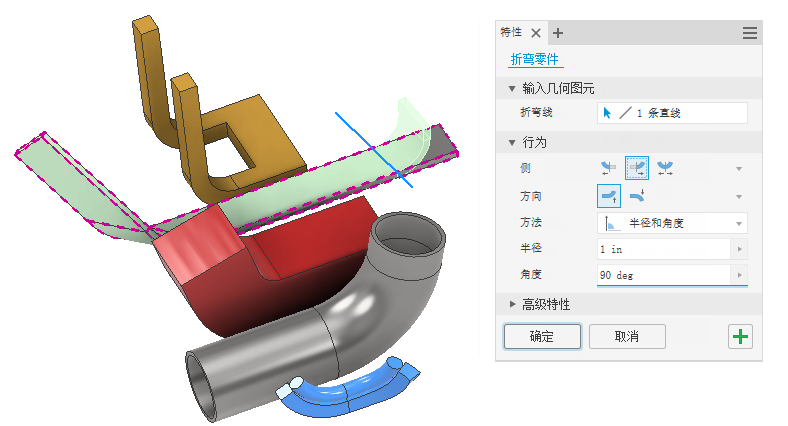

折弯

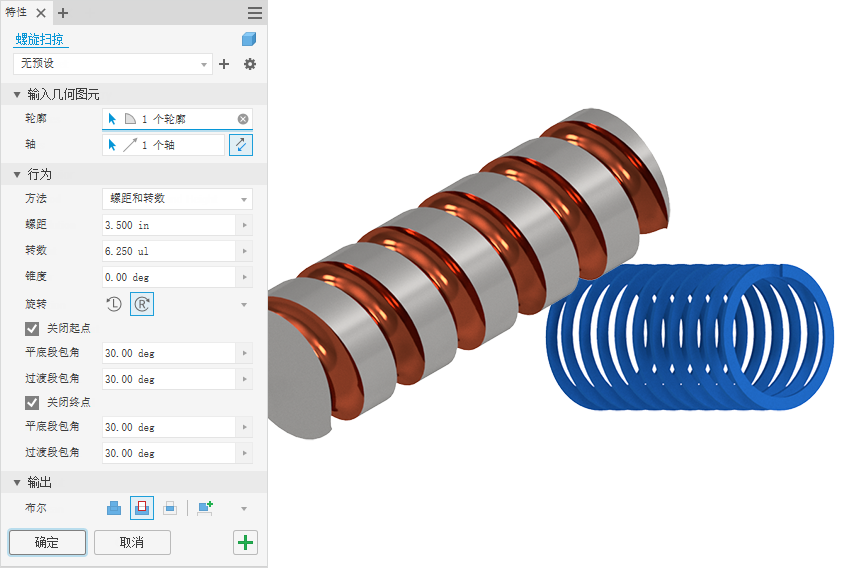

螺旋扫掠
合并

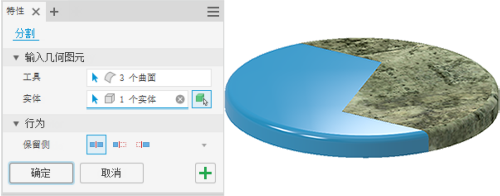

分割
贴图

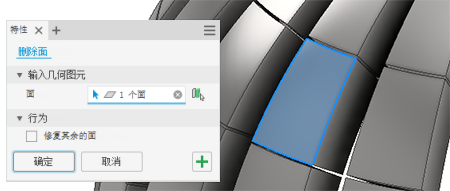

删除面

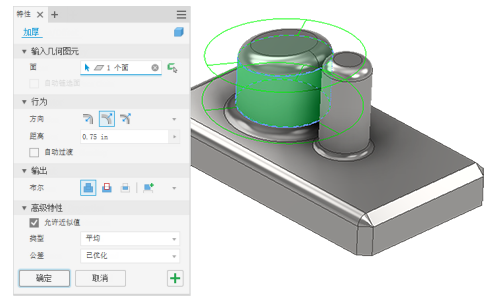

加厚/偏移

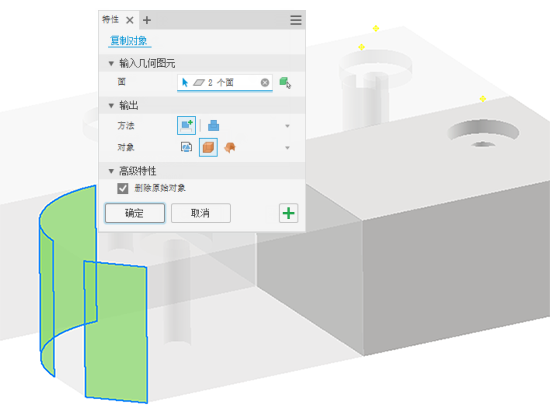

复制对象
“三维布管管线”和“导出布线”命令均使用特性面板用户界面。

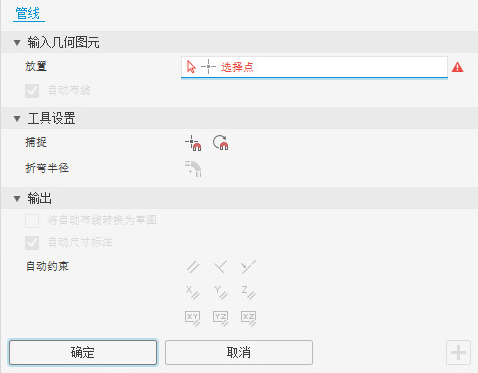

布线

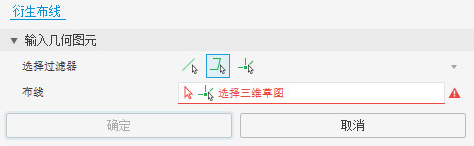

导出布线
其他特性面板增强功能

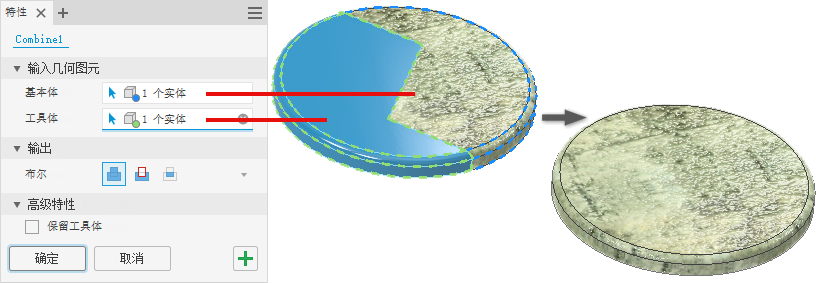

输入亮显和通知已得到增强。这可以在“合并”等命令中看到，在这些命令中需要选择多个项目。如果满足要求，则每个字段都有一个与图形窗口中的选项亮显对应的彩色点。活动选择器字段带有下划线。
值编辑控件和 HUD - 选择特征尺寸后，光标将置于字段的末尾。改进了对创建公式或表达式的支持。
草图
使用该特性面板面包屑导航，您可以从特征编辑环境切换到草图环境。也可以单击功能区中的“返回到 <功能>”。
更新的命令
• 最小化
在所有窗口中均添加了“最小化”。它具有特定行为。
• “孔”命令
当输入几何图元为工作点时，“允许创建中心点”选项将被禁用并隐藏。
选择特征尺寸
在定义其他特征尺寸时使您可以选择要参考的特征尺寸的“参考尺寸”命令已重命名为“选择特征尺寸标注”。这可更加清晰地描述该操作。
• 编辑工厂范围和编辑成员范围
删除现在是“编辑工厂范围”和“编辑成员范围”的全局操作。若要从活动成员中删除特征或零部件，请启用“编辑成员范围”，然后在表中使用“抑制”或“排除”。
