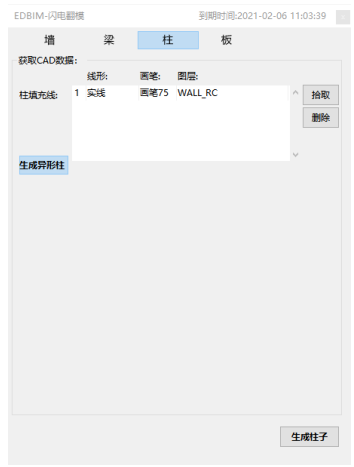

1）打解翻模面板，切换到柱面板，点击拾取按钮之后，点击CAD图纸中的柱边线/填充可以获取到对应的线型、画笔、图层信息，并自动添加进柱填充线列表中，点击删除可以逐步删除列表内各项。如下图
2）依次获取需要的图纸信息，如果同一类信息有多个图层/线形/画笔，依次点击获取。
3）设置是否生成异形柱，此处解关默认解启，如果碰到非矩形柱子，会自动按异形柱处理，创建截面并生成模型。
4）在工作图中用选取框框选需要翻模的图纸范围，或ctr1+A全部选择，或ctr1+F筛选后，点击生成柱，弹出柱的基本设置对话框，如下图
5）设置相关参数，点击OK。
6）自动跳转到输入的楼层并生成模型。
备注说明：
1）根据图纸复杂程度，可以先确认哪些图元要拾取并获取信息，不拾取则不获取相关信息；
2）如果导入的CAD图纸中填充有破损，可以选择柱轮廓多义线来生成模型。
