2.8 Dynamo for Revit

• 2.8.4 图元的创建

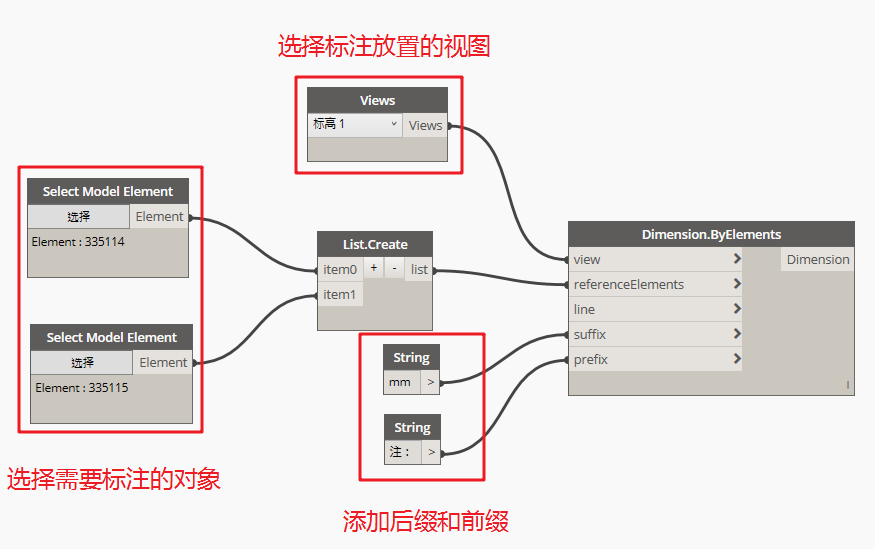

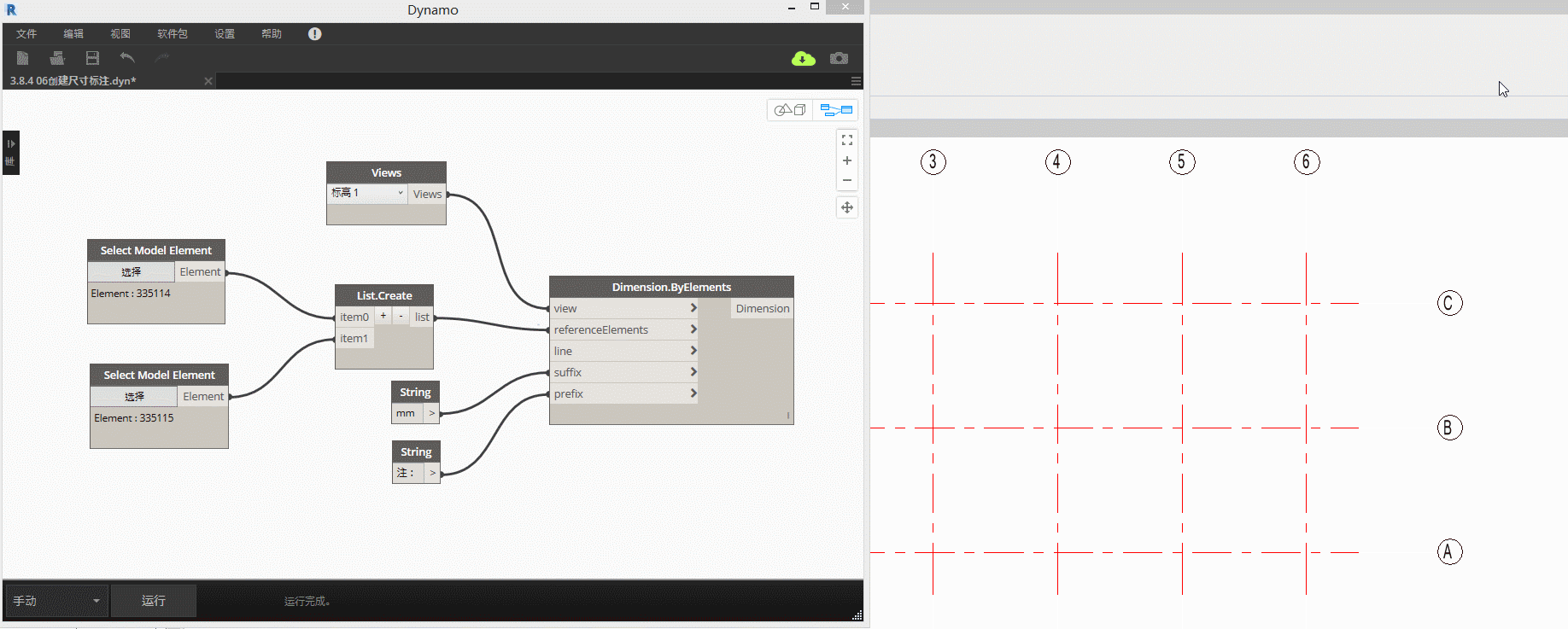

• Dimension.ByElement

•


•
  为两个及两个以上的图元创建尺寸标注。
  “view”输入项连接需要创建标注的视图；
  “line”输入项表示创建标注的位置；
  “prefix”表示前缀；
  “suffix”表示后缀。

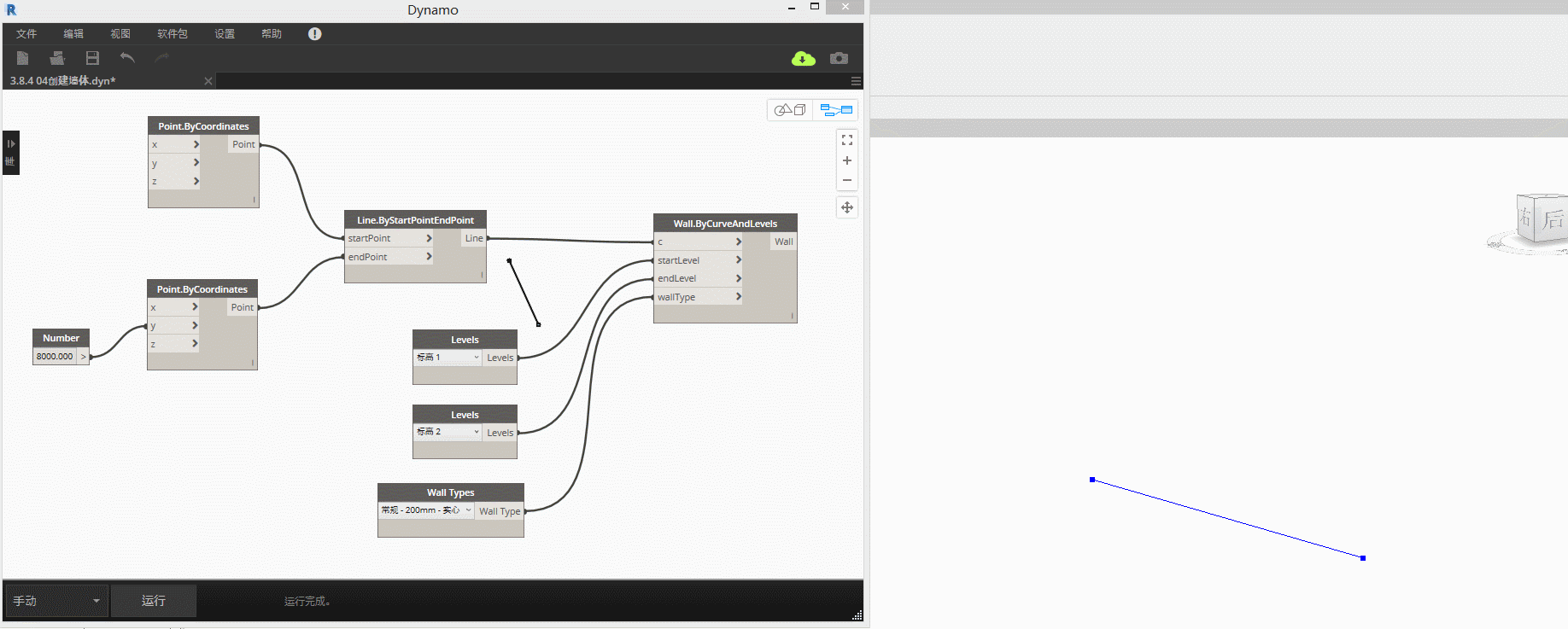

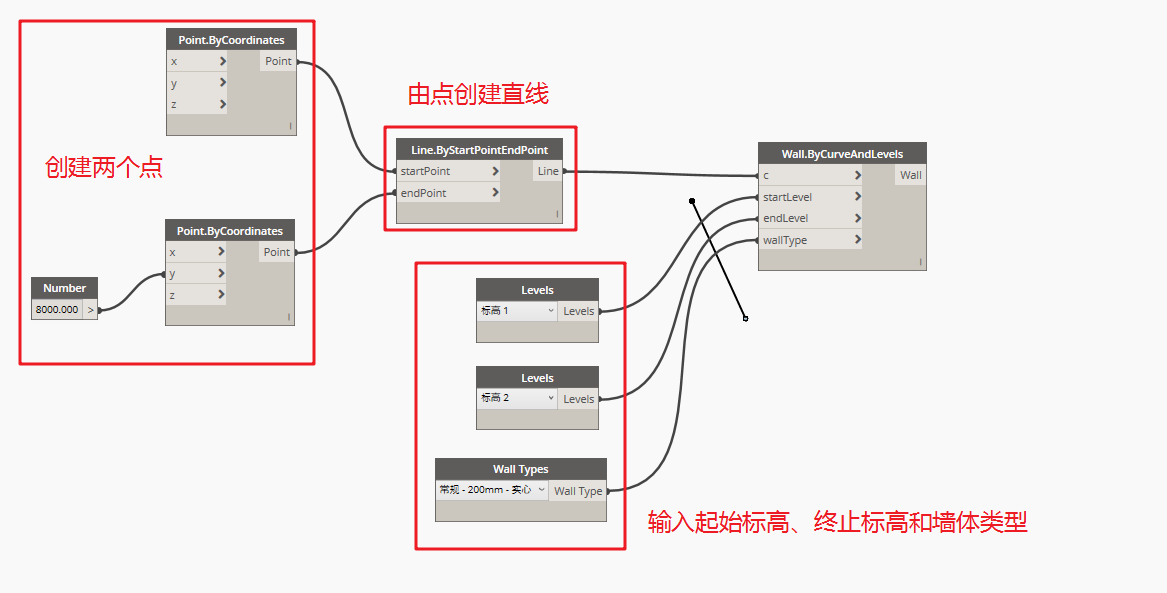

• Wall.ByCurveAndLevels

•


•
  通过给定曲线、底面标高和顶面标高创建墙体。

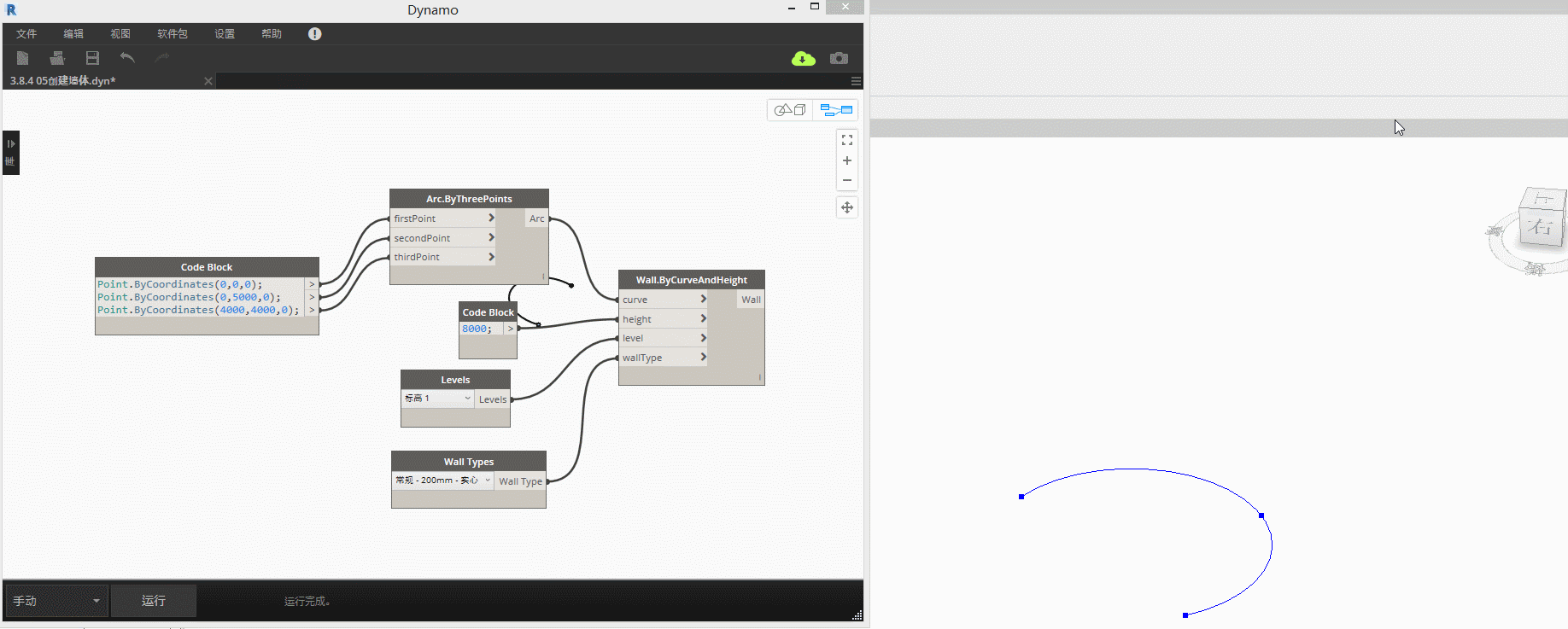

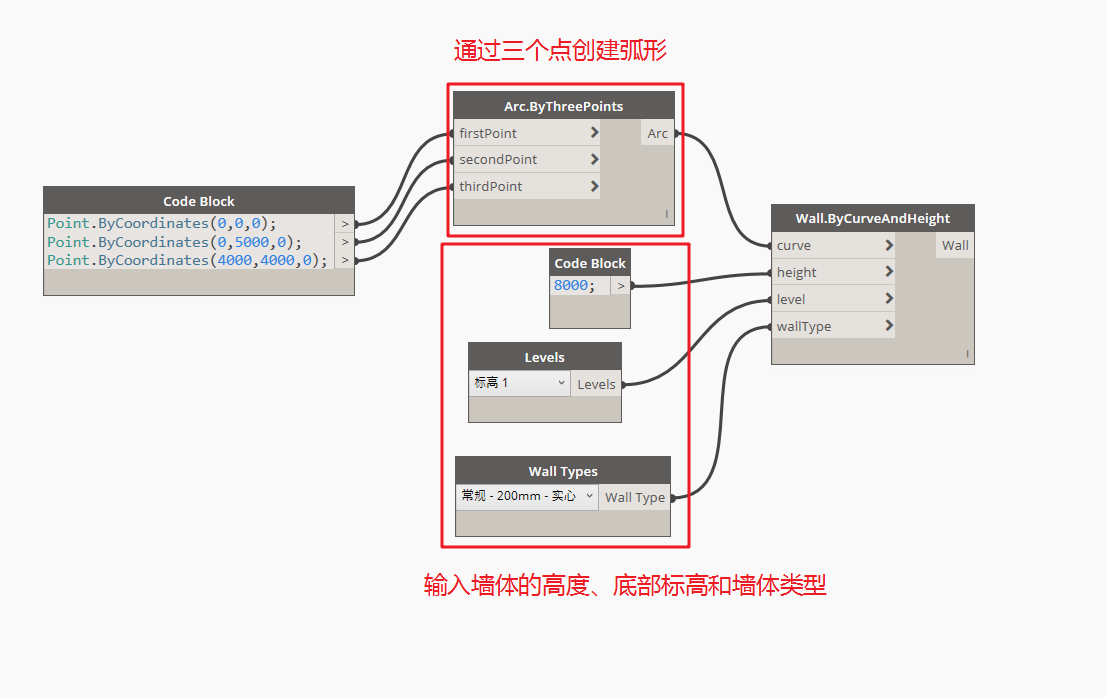

• Wall.ByCurveAndHeight

•


•
  通过给定曲线、墙体高度和底面标高创建墙体。

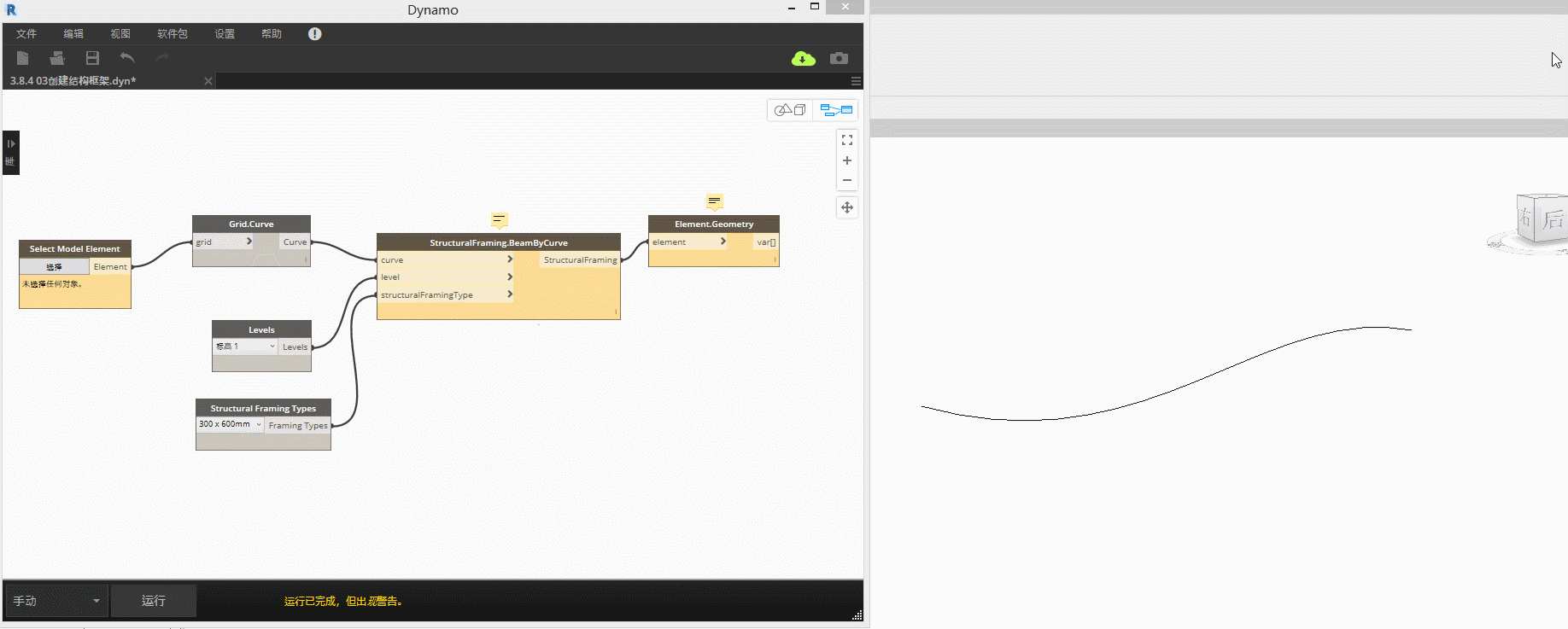

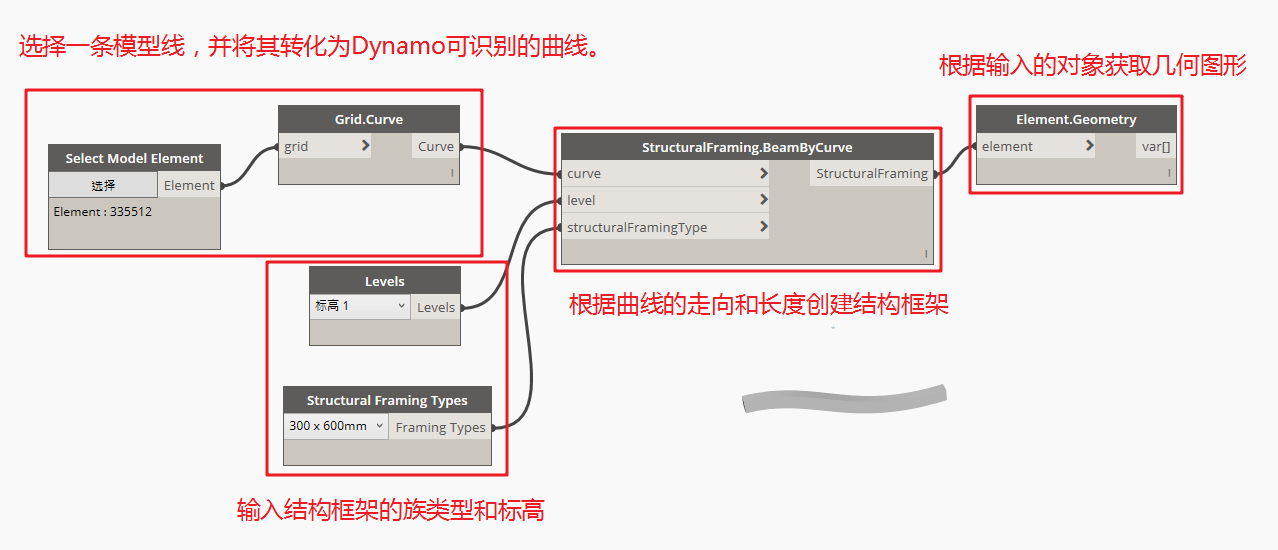

• StructuralFraming.BeamByCurve

•


•
  按照曲线的走向和长度布置任意截面类型的结构框架。

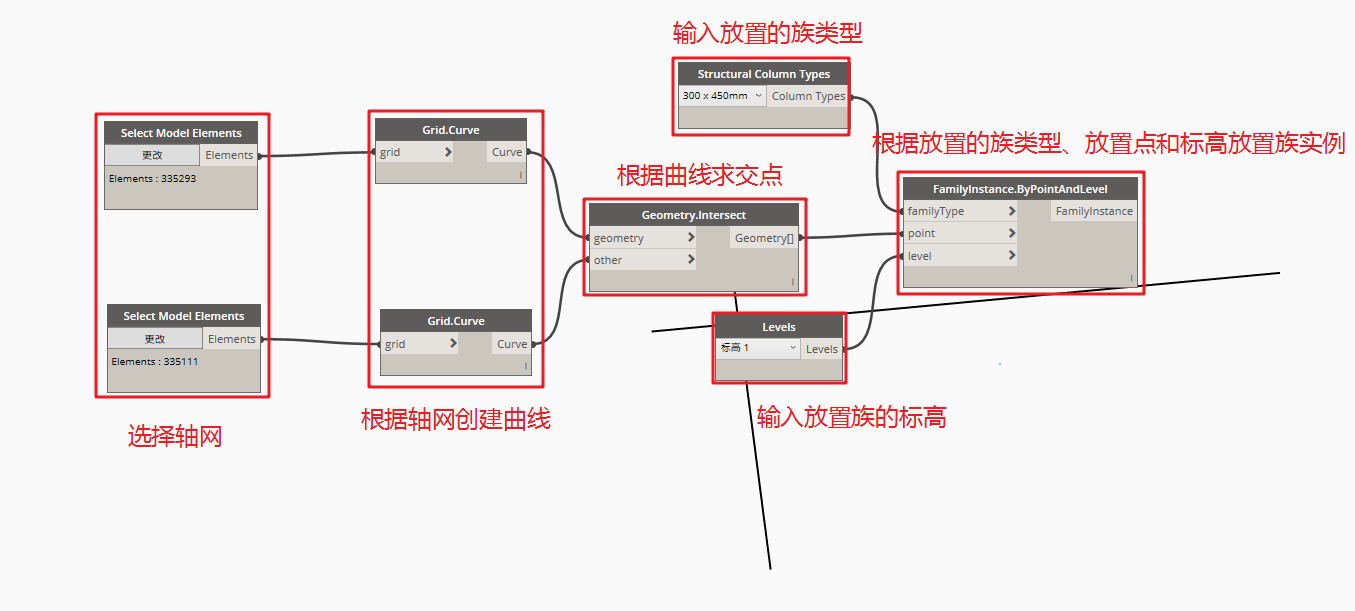

• FamilyInstance.ByPointAndLevel

•


•
  在给定坐标点处放置族实例。

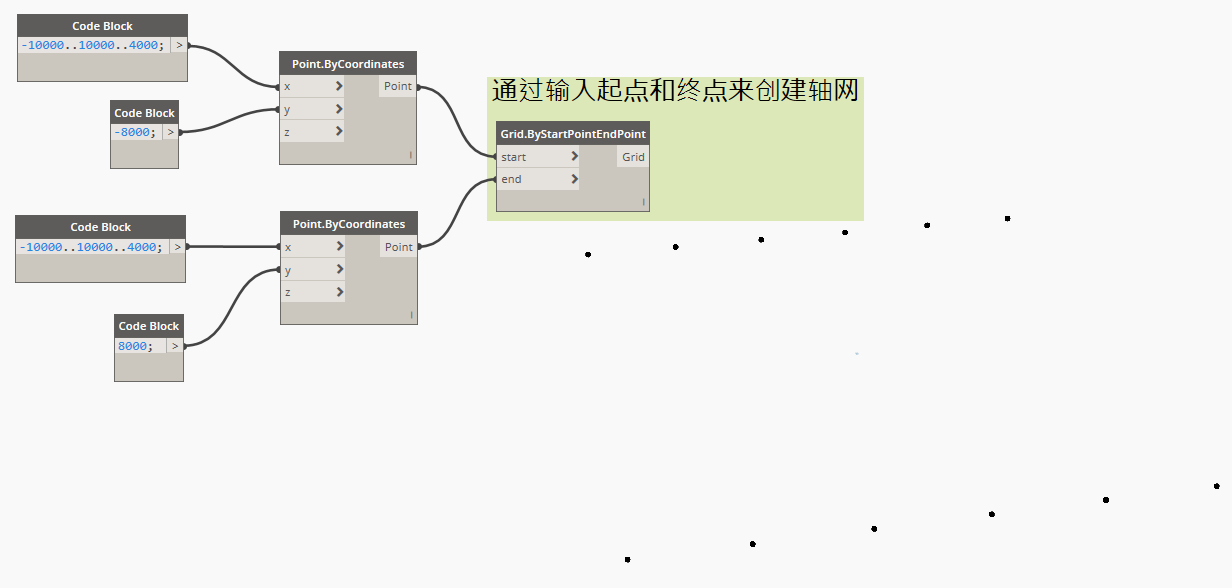

• Grid.ByStartPointEndPoint

•


•
  通过两点创建轴网。

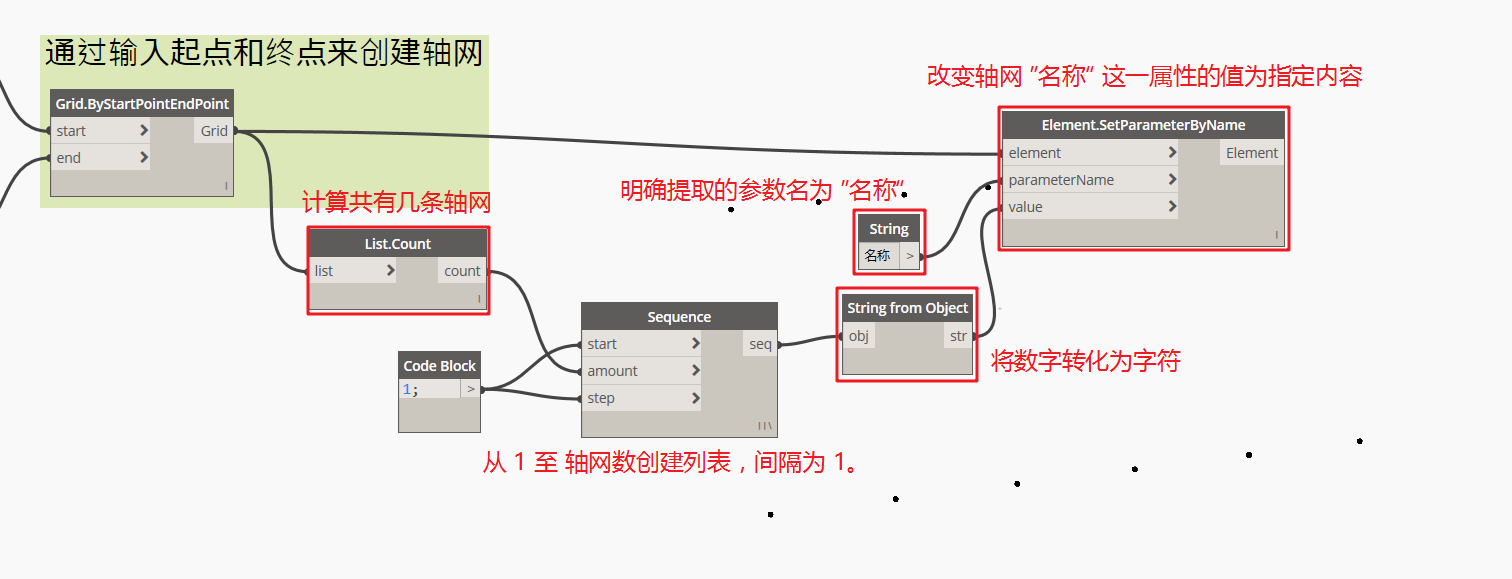

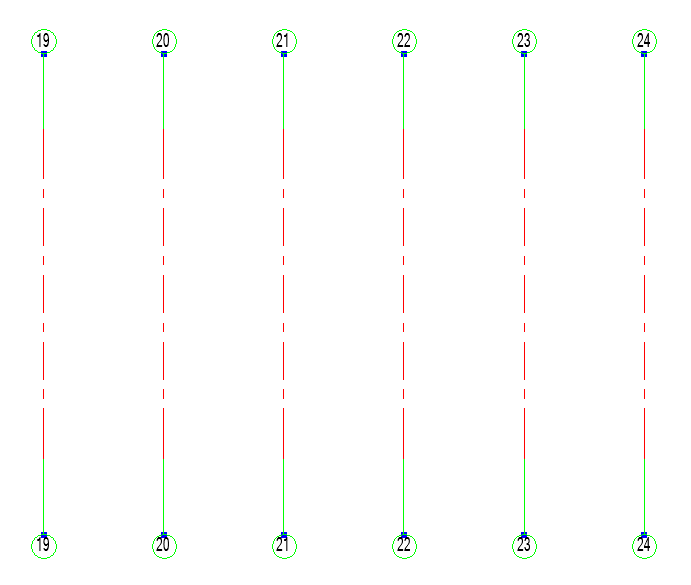

• 修改轴网编号

•


•

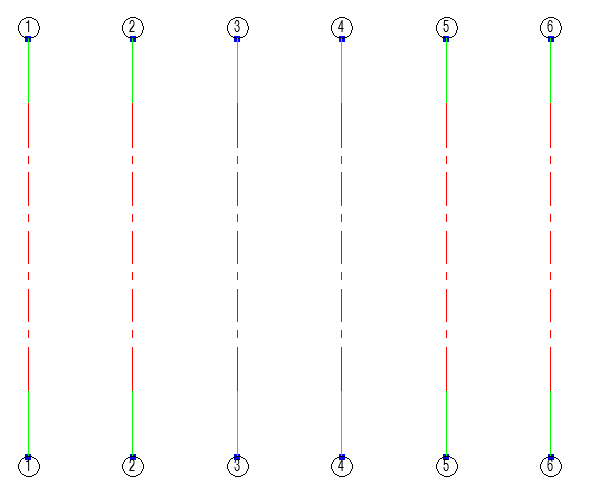

• 创建轴网

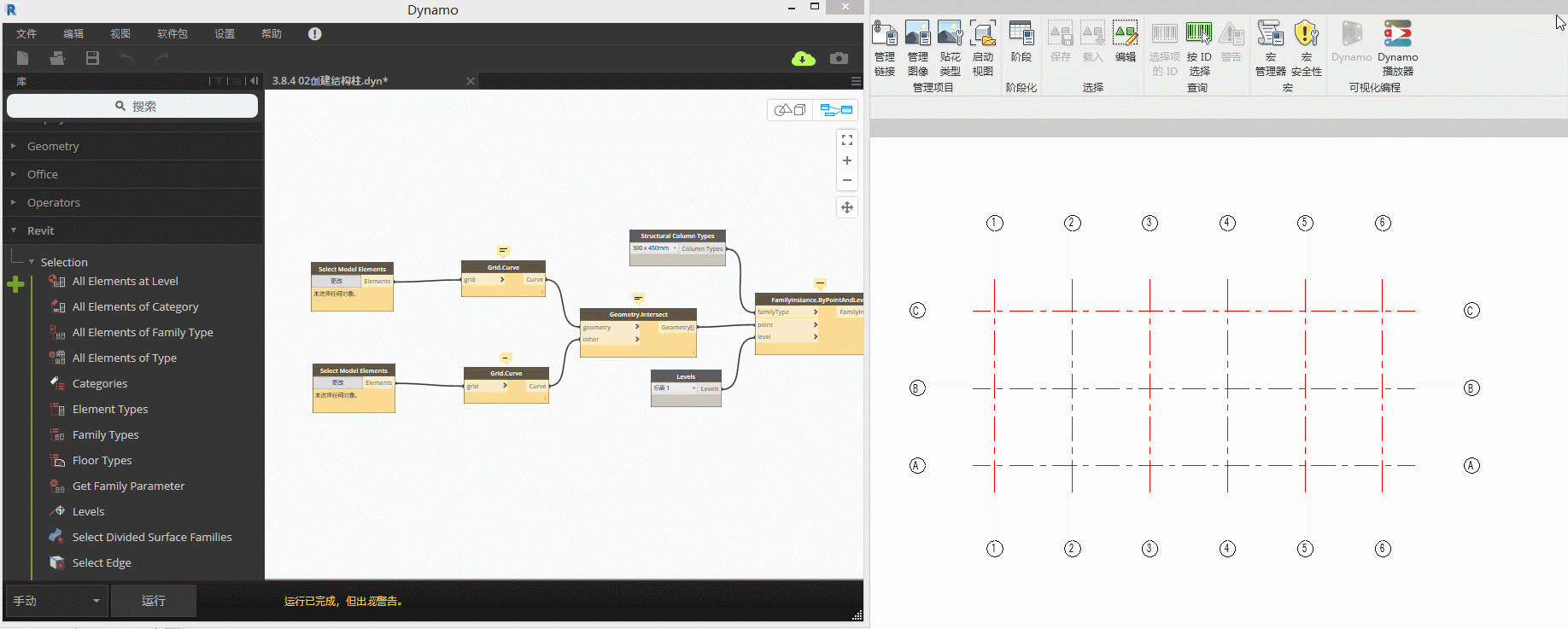

• 创建结构柱

• 创建结构框架

• 创建墙体

• 创建尺寸标注
