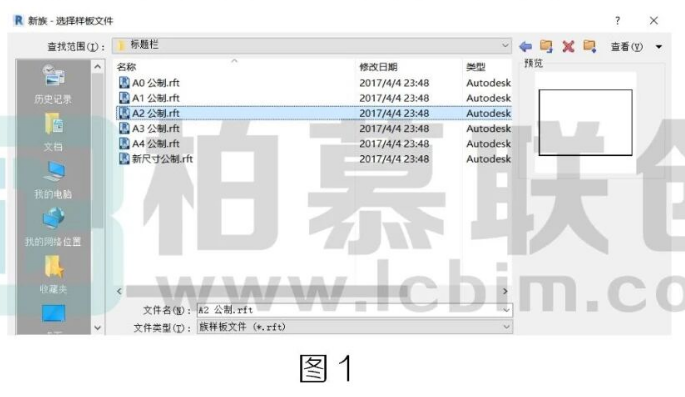

Revit进行某项目深化出图时，需定制相应图框，直接运用样板自带图框进行删改麻烦且繁琐。使用已有CAD图框制作图签文字可修改的图框族，出不同图时直接调用修改文字内容易提高效率。1.选择相应族样板新建图框族，如图1所示:

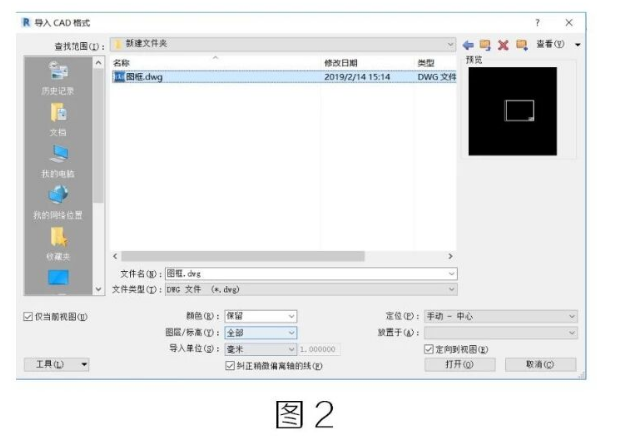

2.选取现有图纸，删除多余图形只保留图框。Revit中导人该二维图纸，如图2所示:

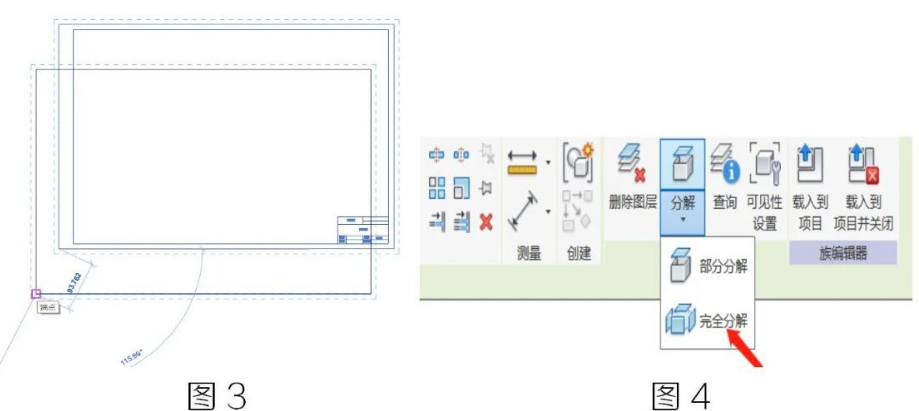

3.将导入的CAD图框移动定位与族样板中内置范围框重合，如图3所示:
4.选中导人的CAD图框，完全分解，如图4所示:

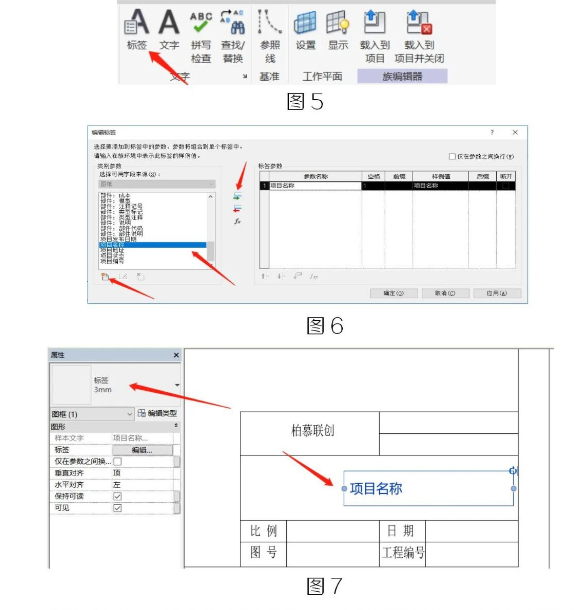

5.修改分解后的标题栏文字为“标签”，标签中的字段可自定义(为添加共享参数)选中相应字段，置于合适位置，保存为A2图框族，如图5.6.7所示

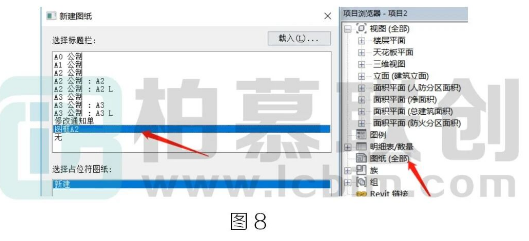

6.将该图框族载入在项目文件中，新建图纸运用，如图8所示:

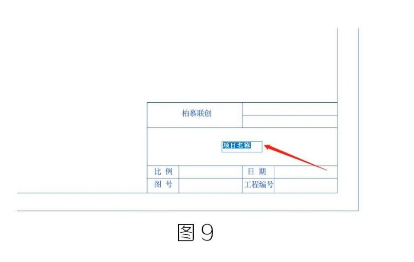

7族中修改为“标签”的文字，在项目中可修改使用，如图9所示:
