每周一练第17期：桥墩族构件

每周一练第十七期 黄焕日主讲—桥墩族构件

1.主题描述

通过本次公开课，让学员掌握公制常规体量的基本操作。案例是一个桥墩，桥墩的形状是常见的花瓶墩，绘制的难点在于怎么绘制出带弧线的形状。课程还涉及到工作平面的切换、轮廓图元的绘制等。同时老师还会对学员提交的作业进行点评，帮助学员提升自己！如遇到操作性问题可以在Q群：834163430进行提问！

2.准备工具

学习本课程之前，建议先熟悉Revit的基本操作和了解Revit中的基本概念。

3.案例介绍

01 课程封面。

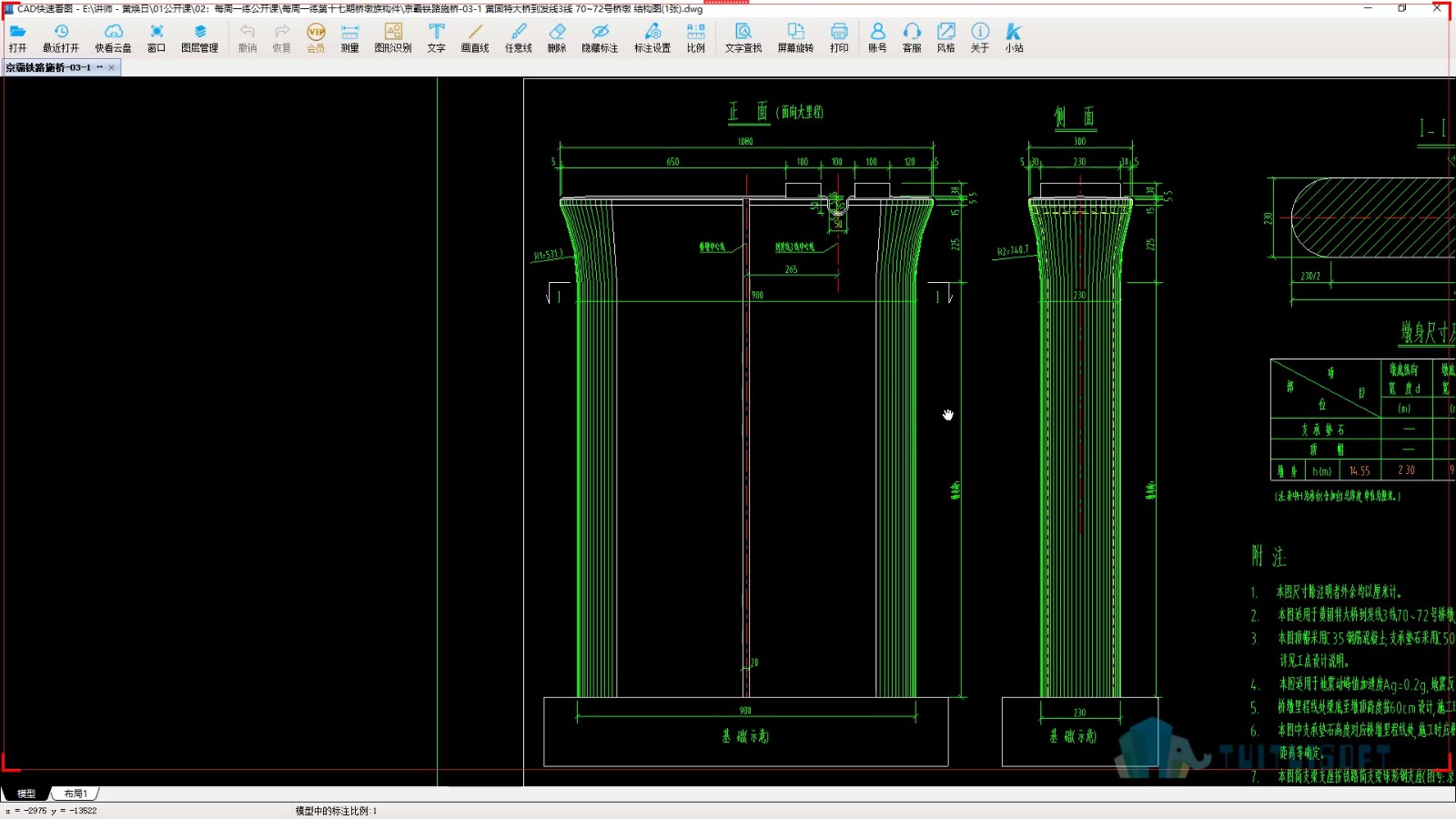

02 桥墩的图纸。

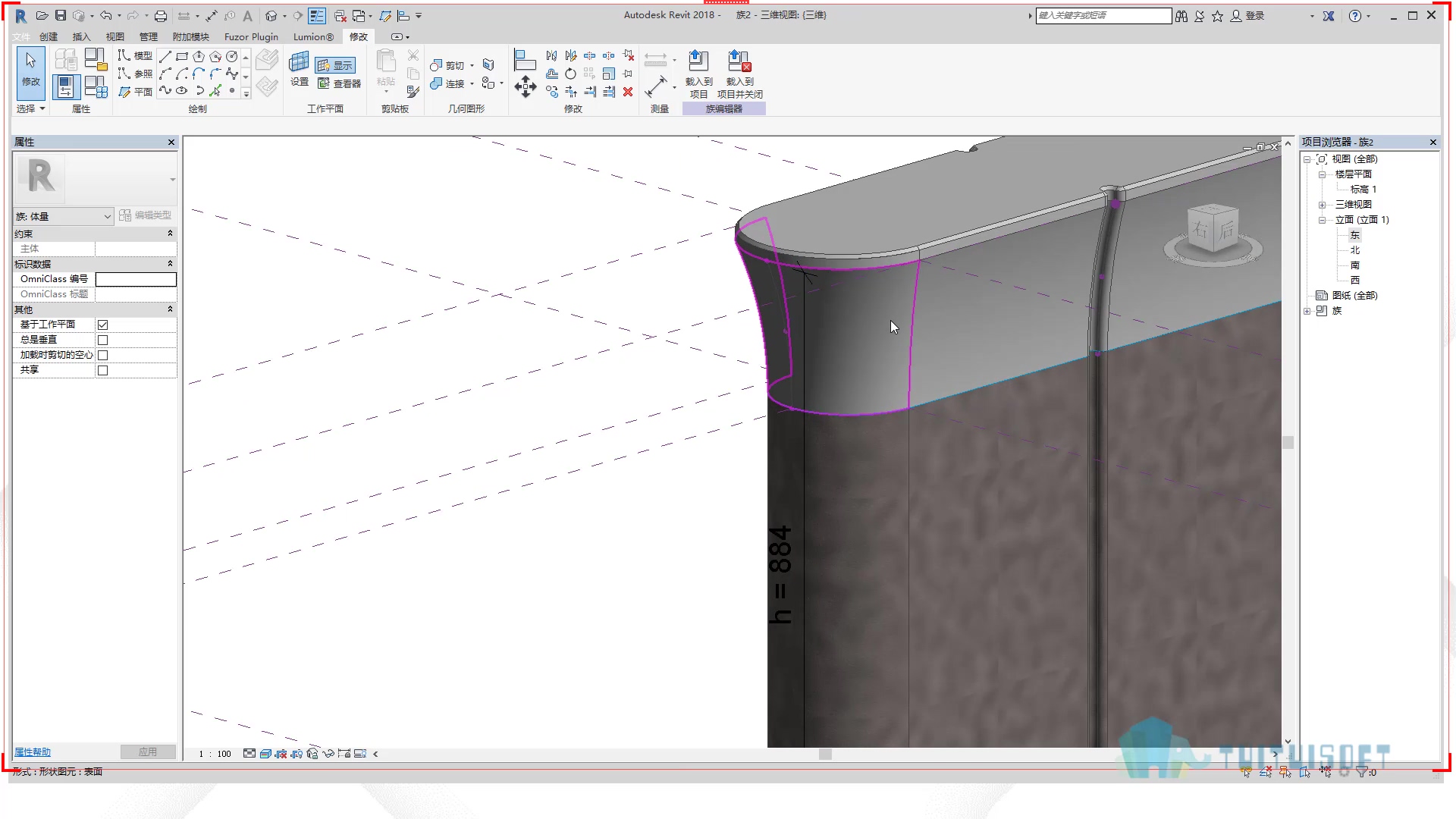

03 绘制之后的效果。

4.技能目标

通过本节课的学习，可以明白公制常规体量样板的使用，学会模型线或者参照线的绘制，学会切换工作平面，学会如何绘制路径带有多个弧线的放样融合。

5.其他相关

课程使用的是Revit2018。
