在目录浏览器中能够添加二维符号的同时也能够添加三维符号。如果一条目录值固定对应几个模型的话那么就可以添加三维符号，则不需要另外进行查找。

前面我们讲到了ACE中添加二维符号的方法，在Inventor中添加三维符号有些许的不同，需要在inventor项目中添加“库”路径。

首先打开并进入目录浏览器编辑界面，为三维符号添加对应模型，可以添加多个模型。

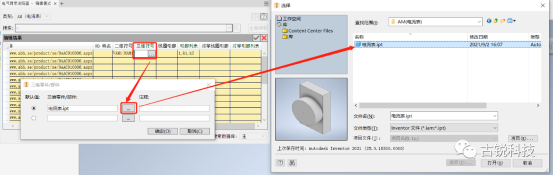

图1 目录浏览器设置三维零件/部件

上面只是第一步，如果在ACE当中到这里就完成对二维符号的添加，但是在Inventor当中还需要多加一个步骤。

想要实现固定指向某个或几个零部件则需要在项目中设置库的搜索路径，路径为存放零部件的文件夹。

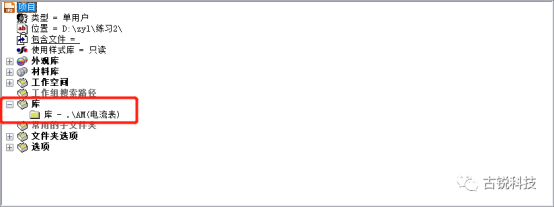

图2 项目文件设置库文件

在项目设置中添加“库”的搜索路径以后打开目录浏览器，我们在选择目录项时就能直接看到三维模型并可直接使用。

图3 添加三维符号后的目录浏览器

文章来源：古锐科技

作者：张亦磊
