三级bim应用：BIM机电建模流程详解（二）

浏览：4935人 发布于：2021-07-21 14:28 分享

三级bim应用：BIM机电建模流程详解（一）三级bim应用：BIM机电建模流程看完就有思路了！ (chinarevit.com)

8.组织浏览器设置：

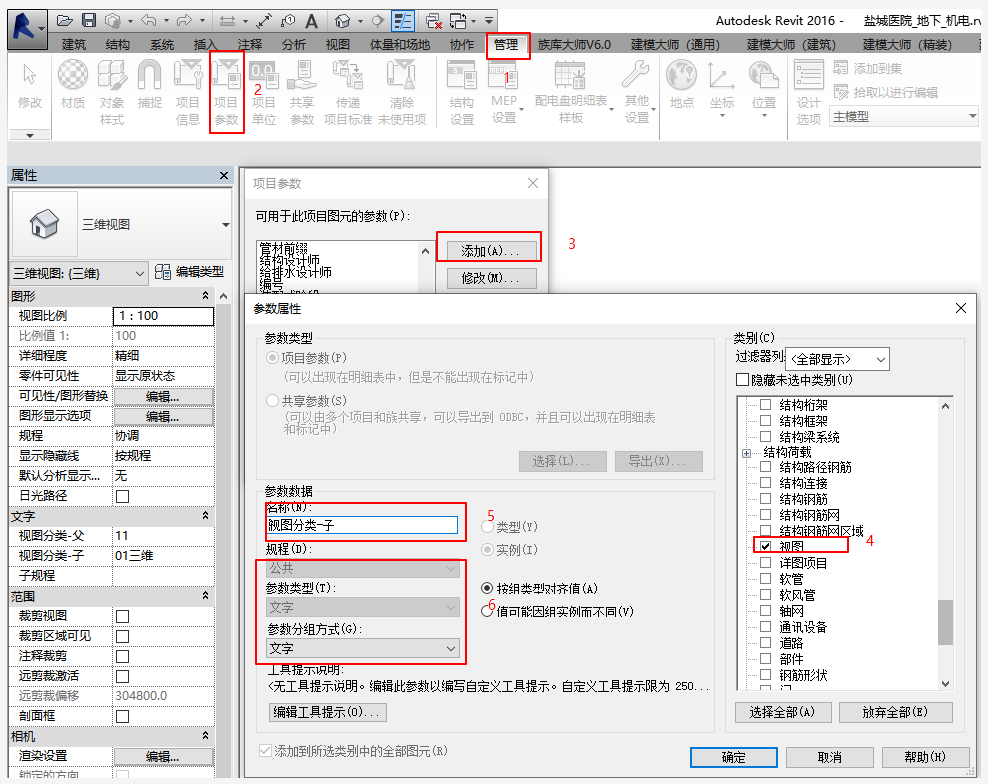

1）添加项目参数，分别创建《视图分类-父》《视图分类-子》

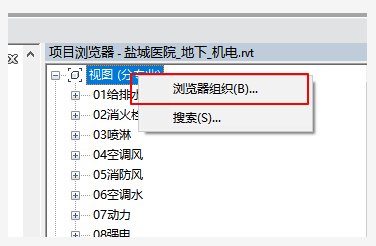

2）右键点击视图，选择《浏览器组织...》

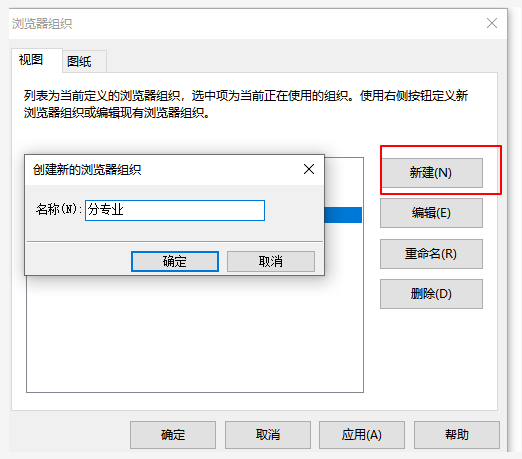

3）新建一个浏览器组织

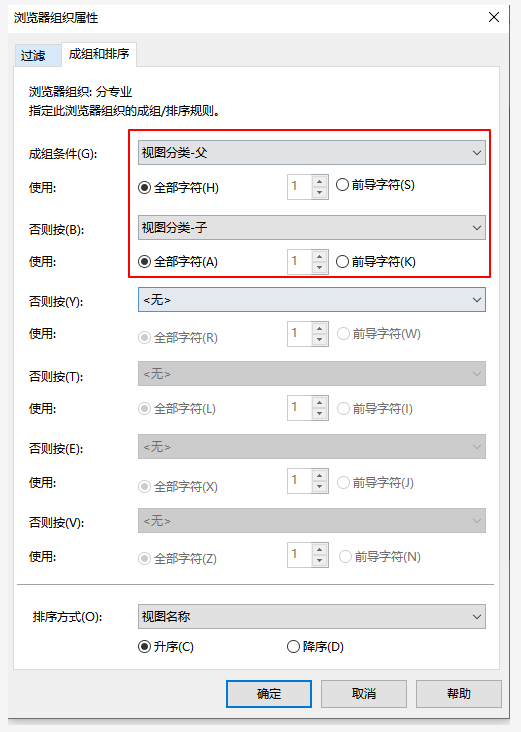

4）选择《组织和排序》，然后按图中设置，点击确定。





● 9.视图分专业创建楼层平面：

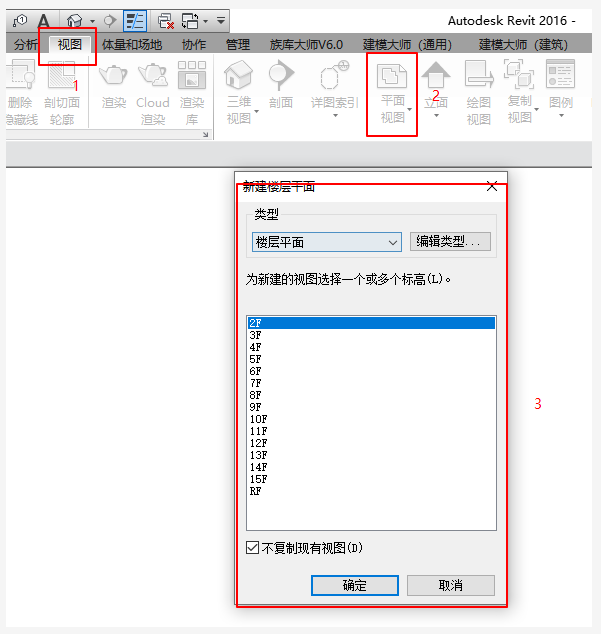

1）创建需要的楼层平面

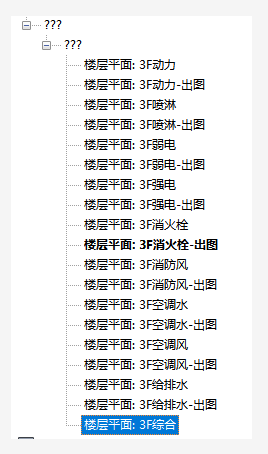

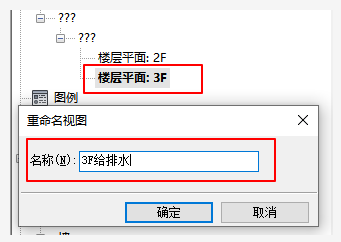

2）选择刚才建好的视图，按F2，按专业起名字。





3）复制现有视图，根据项目需要创建对应专业。




● 10.创建视图样板：

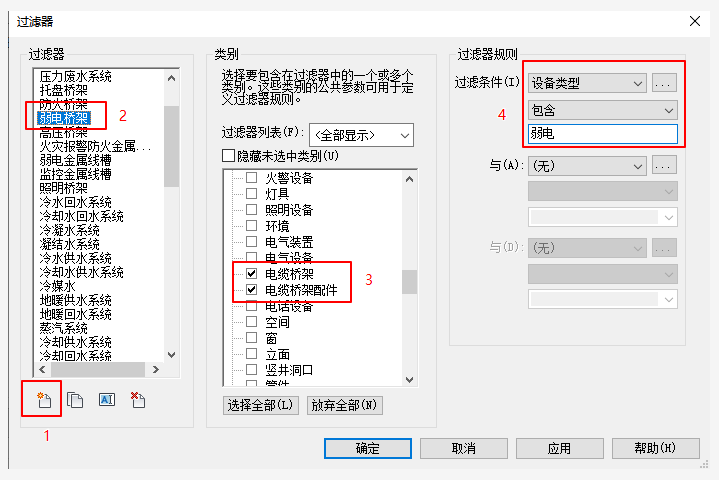

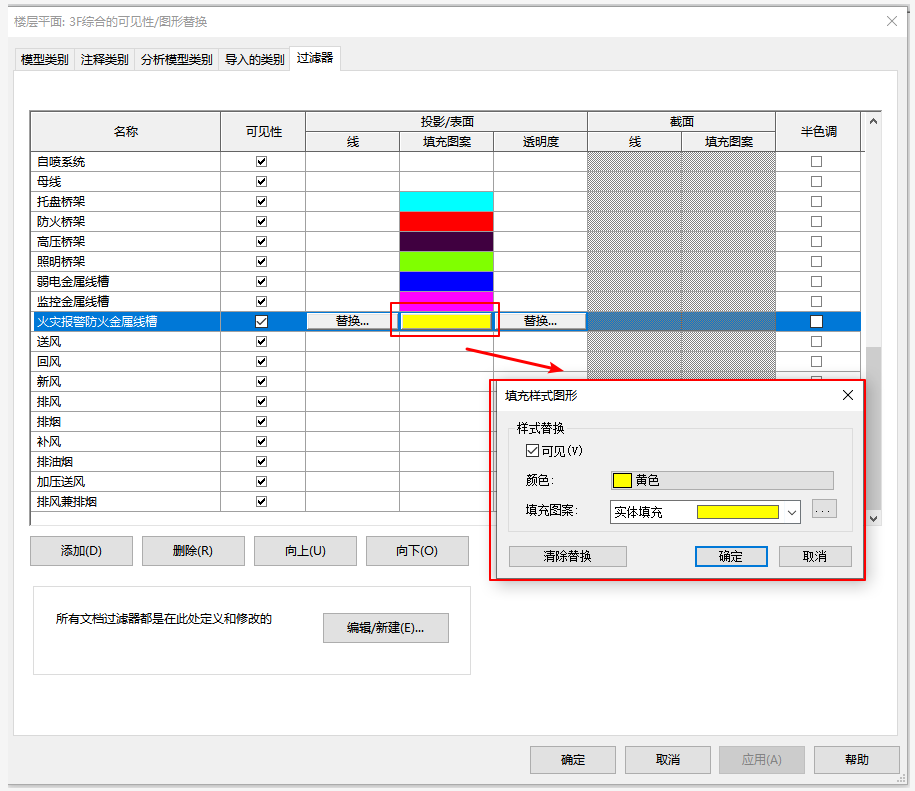

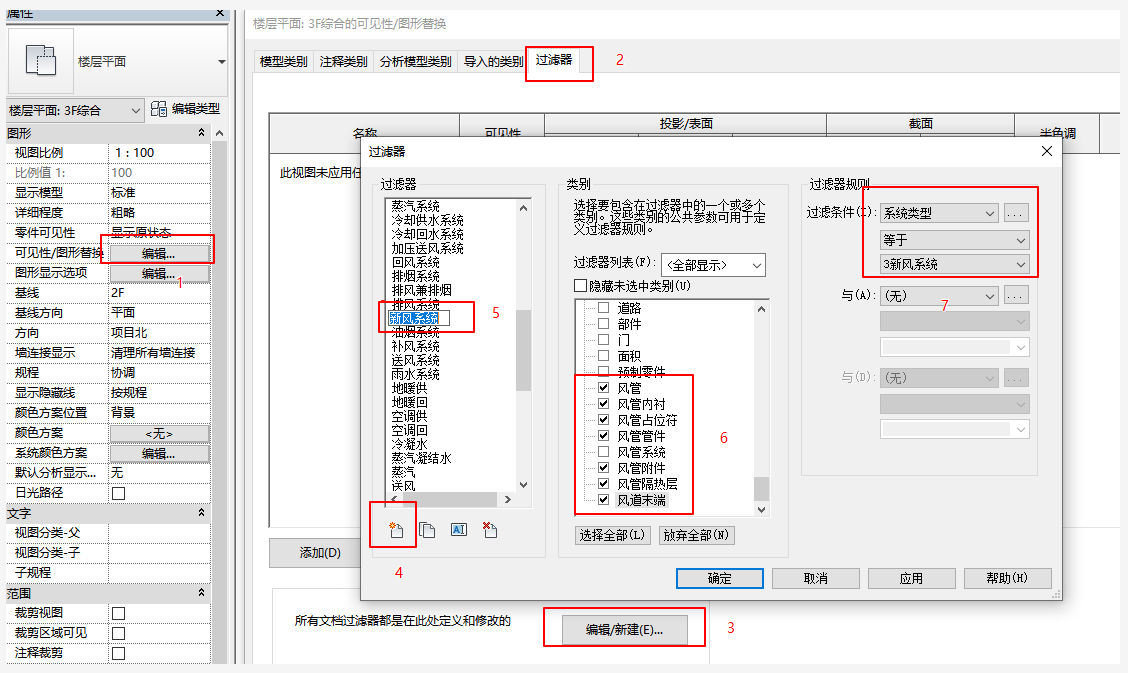

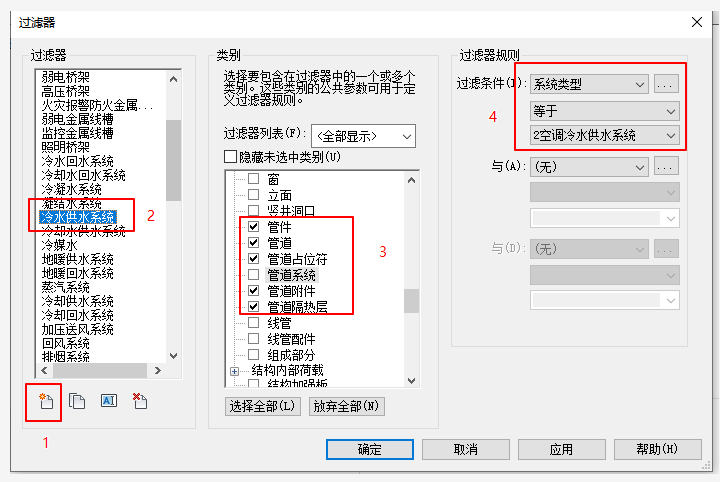

1）选择到刚才创建的综合视图，按下图设置风管、水管、桥架的过滤器。桥架要添加颜色。

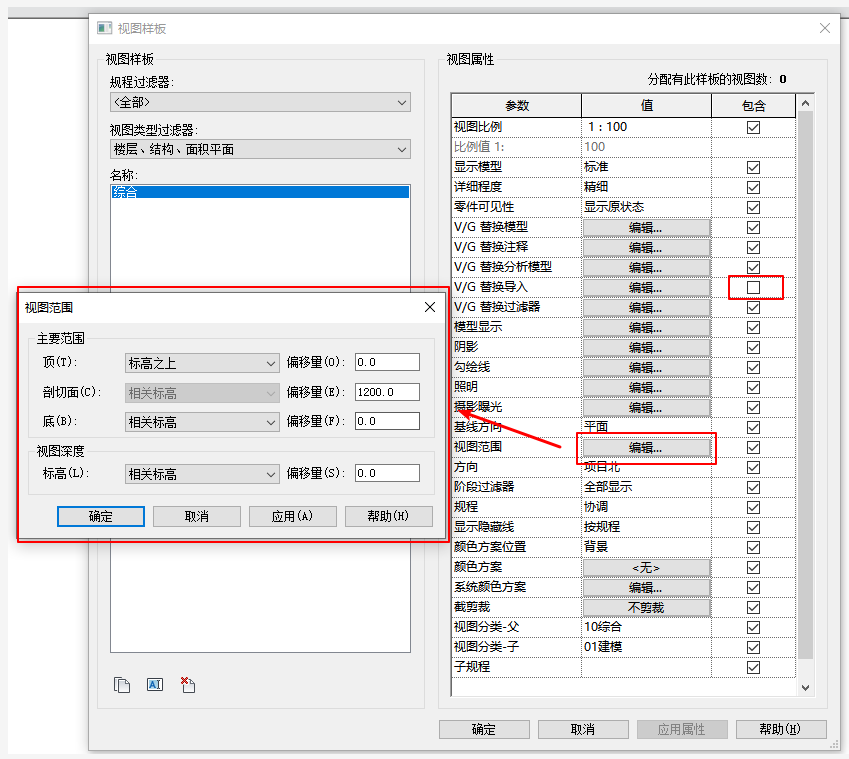

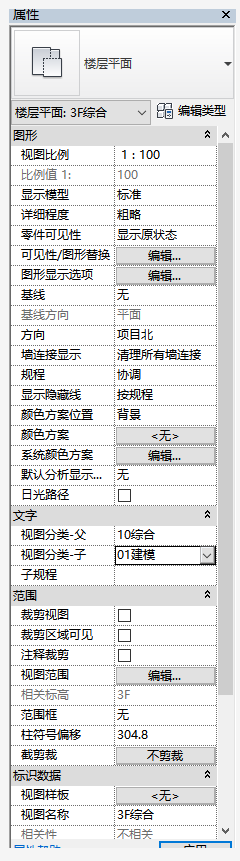

2）按图示设置视图属性。

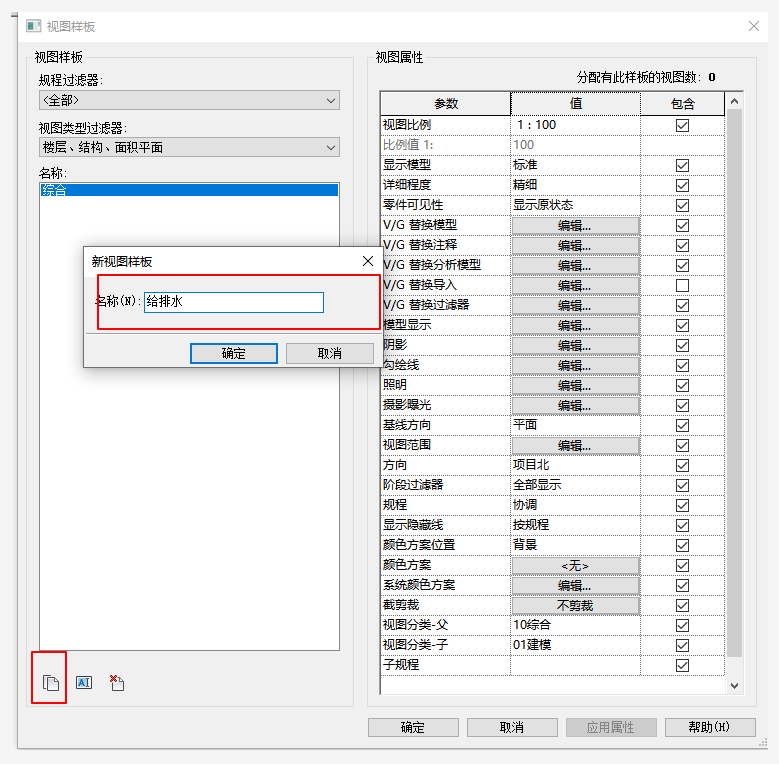

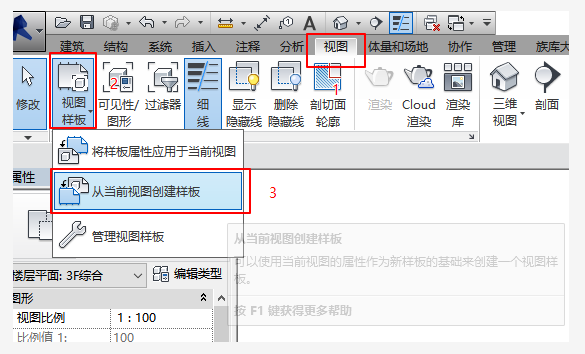

3）创建视图样板，为视图样板取一个名称。

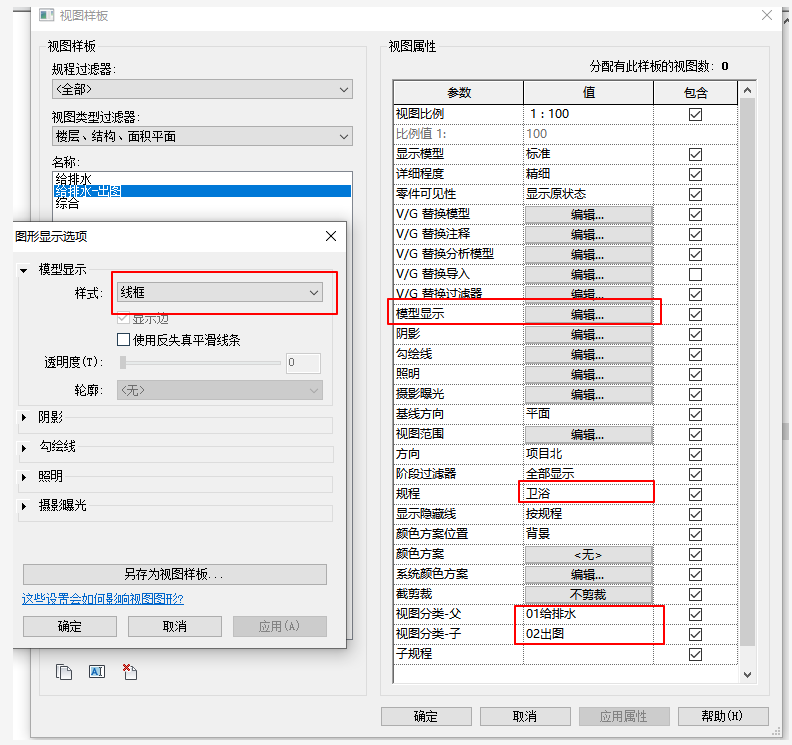

4）按照下图设置创建的样板





● 11.为各专业设置视图样板：
1）复制刚才的模板，按专业起个名字。

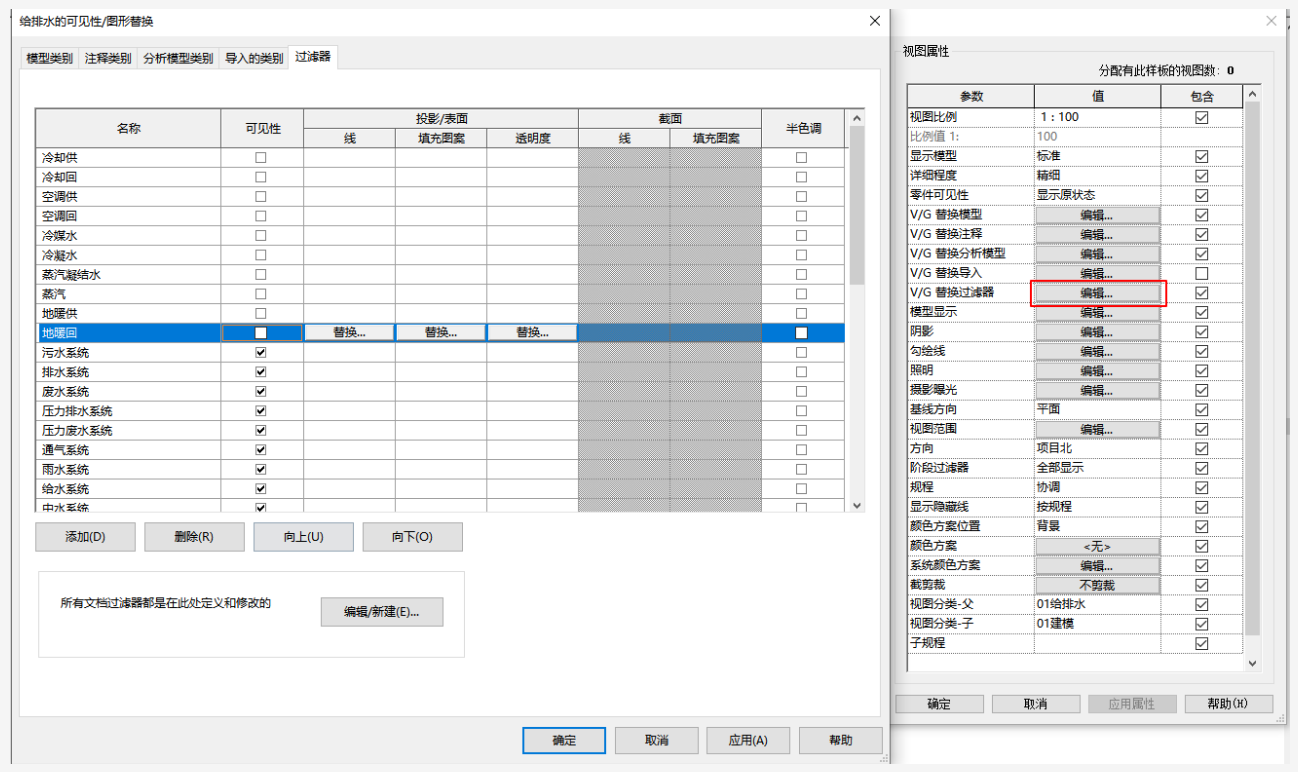

2）然后点击替换模型和替换过滤器，把不需要在本专业显示的东西取消。


image.png image.png



3）在复制样板，取名XXX-出图，按出图需求设置该样板，该视图样板用作出图视口用。





4）创建全专业的视图样板，并未对应的视图选择对应的样板。





这样前期机电样板的准备工作就完成了。
接下来就要开始建模了，未完待续...

文章来源：BIMBANK
