创建屋顶后，可以更改其形状或悬挑、剪切洞口或对齐屋脊。

编辑屋顶草图

1. 选择屋顶，然后单击“修改 | 屋顶”选项卡 “模式”面板 （编辑迹线）或 （编辑轮廓）。

2. 进行必要的修改。

   如果要修改屋顶的位置，请使用“属性”选项板来编辑“底部标高”和“底部偏移”属性，以修改参照平面的位置。 如果您收到提示屋顶几何图形无法移动的警告，请编辑屋顶草图，并检查有关草图的限制条件，如在屋顶的标高线与绘制线之间。

3. 单击 （完成编辑模式）。

使用造型操纵柄调整屋顶的大小

使用该方法可以调整按迹线或按面创建的屋顶的大小。

1. 在立面视图或三维视图中，选择屋顶。

2. 根据需要，拖曳造型操纵柄。

修改屋顶悬挑

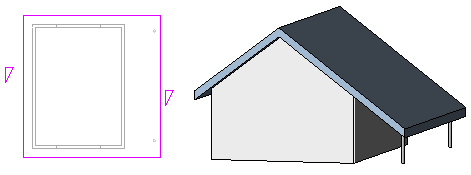

在编辑屋顶的迹线时，可以使用屋顶边界线的属性来修改屋顶悬挑。

1. 在草图模式下，选择屋顶的边界线。

2. 在“属性”选项板上，为“悬挑”输入一个值。

3. 单击 （完成编辑模式）。



在拉伸屋顶中剪切洞口

1. 选择拉伸的屋顶，然后单击“修改 | 屋顶”选项卡 “洞口”面板 （垂直）。

2. 如果显示了“转到视图”对话框，请选择合适的平面视图来编辑轮廓。

   此时将显示屋顶的平面视图形式。 参照平面定义了屋顶的边界。

3. 绘制闭合环洞口。



   草图模式下的闭合环草图

4. 单击 （完成编辑模式）。

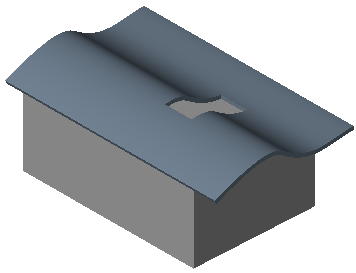

   闭合环草图成为屋顶的垂直截面

对齐屋脊

可以在三维或立面视图中对齐屋脊。 要在立面视图中对齐屋脊，请使用“对齐”工具。

1. 在平面视图中，添加参照平面：

• “建筑”选项卡 “工作平面”面板 （参照平面）

• “结构”选项卡 “工作平面”面板 （参照平面）

• “系统”选项卡 “工作平面”面板 （参照平面）

1. 单击 （参照平面）。

2. 在绘图区域中，绘制一个与屋脊不垂直的参照平面。

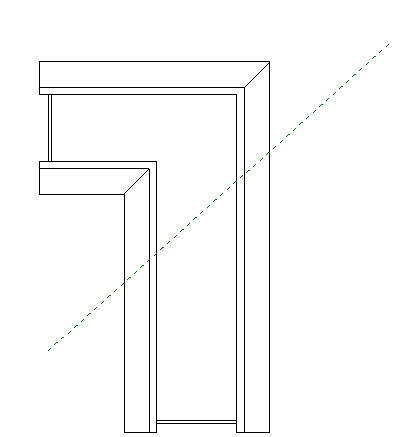

   平面视图中的参照平面

3. 选择该参照平面，然后在“属性”选项板上输入该平面的名称。

2. 打开三维视图，单击 （设置）。

• “建筑”选项卡 “工作平面”面板 （设置）

• “结构”选项卡 “工作平面”面板 （设置）。

• “系统”选项卡 “工作平面”面板 （设置）

3. 在“工作平面”对话框中，选择刚才创建的参照平面的名称，然后单击“确定”。

4. 要对齐屋脊，请使用“对齐”工具。

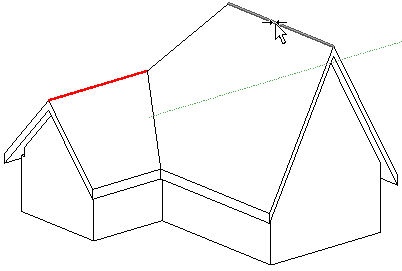

   未对齐的屋脊



   对齐的屋脊

创建圆锥形屋顶

如果屋顶包含坡度定义弧线或圆，则会创建一个锥形屋顶。 如果需要，可以将该弧线或圆分割成线段，如下所示。

1. 在绘图区域中，选择弧线。

2. 在“属性”选项板上，为“完全分段的数量”指定一个值。

   如果指定零线段（默认），则会创建一个锥形屋顶。
