很多人对于Revit导出CAD-DWG文件设置一知半解，那么今天我以管道为例给大家说明dwg导出设置上半部分内容-图层设置。

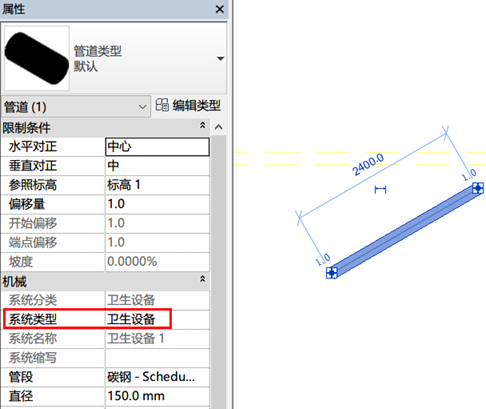

1、 打开revit,添加两个管道，并设置系统类型。

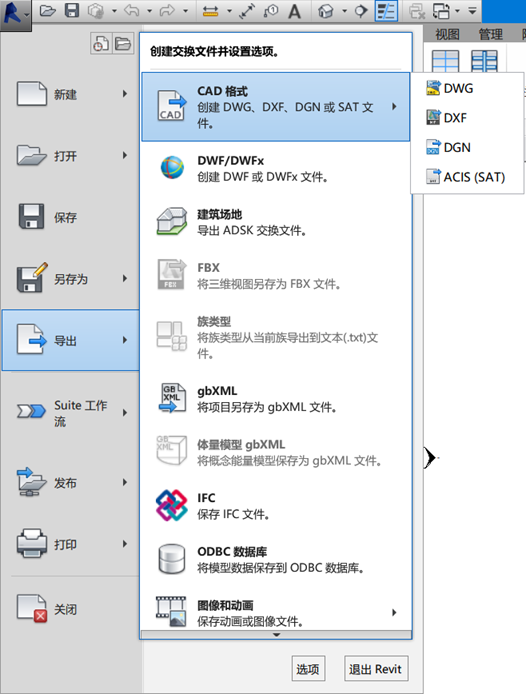

2、 选择导出-CAD格式-dwg；

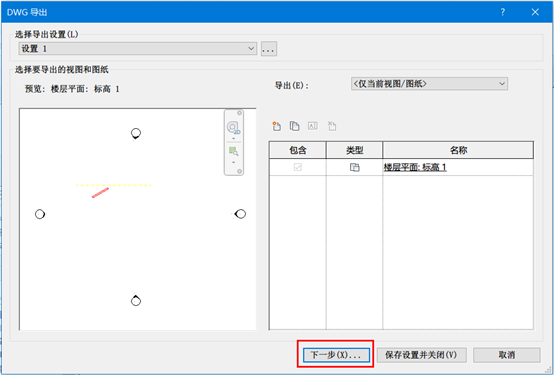

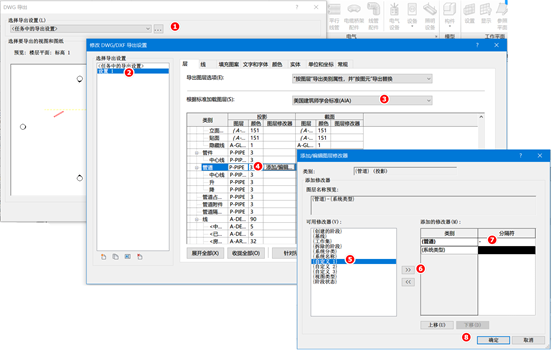

3、新建导出设置1，并修改对应内容；以“美国建筑师协会标准（AIA）”为基础，以管道为例。为了实现加以区分不同系统的图层，需在图层修改器中，添加“系统类型”，连接符仿照原图层连接符“-”，保持统一。
4、导出绘制的两个管道，并保存为CAD；
5、打开CAD,检查刚才绘制的两个管道图层，可以发现管道的图层已按照系统被细分。
