Revit 是一种面向 BIM（建筑信息模型）的专业软件，既能进行三维建模，也能自动生成施工图、材料清单与各类报表。对于零基础的学习者来说，掌握 Revit 的建模、出图与族（Family）创建，是走进建筑信息化设计的重要步骤。本文以入门到实用的流程为线索，结合实际操作和最佳实践，帮助你在 Revit（以 2025 版本为例）中快速上手并建立良好的工作习惯。

一、准备与界面入门

1. 安装与许可

- 确认系统需求（CPU、内存、显卡、硬盘空间）。

- 选择合适的许可方式：个人订阅、教育版或企业许可。

- 安装后激活并设置默认模板（.rte），可根据本地规范调整单位、字体和线型。

2. 界面与常用面板

- 项目浏览器（Project Browser）：管理视图、图纸、族和表格。

- 属性面板（Properties）：显示与修改当前所选对象或视图的属性。

- 功能区（Ribbon）：工具按任务（建模、注释、视图等）分类。

- 视图区与导航：使用鼠标中键平移、滚轮缩放；常用快捷键如 ZA（全部缩放）、ZF（缩放到选中）、WT（多视图布局）等。

二、项目基础与设置

1. 新建项目与模板

- 使用公司或项目模板启动，保证标准化（图层/视图样式、族库、注释样式）。

- 确认项目单位（米/毫米）、小数精度与坐标原点。

2. Levels（标高）与 Grids（轴网）

- 在立面视图中创建并命名标高（如：首层、二层、屋面）。

- 在平面视图中放置轴网并命名轴线（A、B、1、2），作为定位基准。

三、建筑建模基础

1. 放置墙体、门窗

- 使用“墙”工具选择类型（承重/非承重、单面/多层），绘制时指定基准线（基准中心、内侧、外侧）。

- 插入门窗：选择族类型并在墙上单击放置，调整参数（标高偏移、门扇宽度、材料）。

2. 楼板、屋顶与楼梯

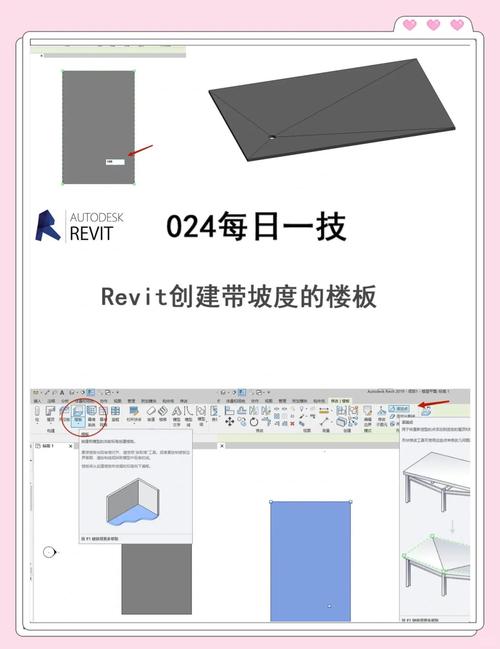

- 楼板：在楼层平面视图中通过边界绘制或拾取楼板边界，注意构造层顺序（结构层、保温层、面层）。

- 屋顶：通过屋面工具绘制平屋面或基于坡面的屋顶，使用坡面定义坡度。

- 楼梯与栏杆：可以自动生成楼梯类型（直跑、旋转、自由形），栏杆可与楼梯绑定或单独放置。

3. 结构与构件

- 放置柱、梁、基础等结构构件；结构模型可以与建筑模型协同工作，注意截面与材料属性。

- 建议结构与建筑在不同工作集中（workset）管理，便于协同与权限控制。

四、视图与出图

1. 视图管理

- 创建平面视图、立面、剖面、细部放大、透视视图（3D）。

- 使用视图模板统一视图属性（显示样式、可见性/图形替代、注释样式）。

2. 标注与注释

- 标高、轴线、尺寸标注、房间标注、标注符号（门窗编号、材料编号）等。

- 使用标注样式与族保持统一。学会使用“对齐”、“参照线”、“锁定标注”保证尺寸与模型联动。

3. 图纸与出图设置

- 创建图纸（Sheet），拖拽视图到图纸上并调整比例与图框。

- 设置出图比例、线宽映射、打印样式（PDF、DWG），注意图纸的分辨率与字体嵌入。

- 导出 IFC 用于协同或外部软件交换，导出 DWG 时选择适当的层、坐标与单位。

五、族（Family）创建与管理

1. 族基础概念

- 家族是 Revit 的可重复构件（门窗、灯具、家具、细部构件等），包含几何、参数和类型/实例属性。

- 家族类型（Type）定义一组参数的组合，实例参数应用于单个放置的族。

2. 基本家族创建流程

- 选择合适的族模板（如 Door.rft、Window.rft、Generic Model.rft）。

- 绘制参考平面（Reference Planes）并锁定尺寸，建立参数（Type/Instance）。

- 使用尺寸标注并创建参数（例如：宽度、高度、深度），参数可以是“长度”“材料”“布尔”等类型。

- 添加几何（抽壳、实体、挤出、旋转等），将几何与参考平面/参数关联（锁定或使用公式）。

3. 参数与族的高级技巧

- 使用“族类型”参数管理尺寸组合，减少重复族数量。

- 使用材料参数实现视图中的材质替换；使用外部材料库统一管理。

- 创建可变形族（Adaptive Component）用于复杂曲面上的构件。

- 使用嵌套族（Nested Family）实现复杂构件组合（如带有玻璃与铝型材的窗）。

4. 性能与可用性考虑

- 控制族的多边形数量，避免过于复杂的几何影响性能。

- 对于大量相似构件，优先使用族类型替代多个实例参数设置。

- 为族添加合理的连接点（Reference Point）与装配约束，便于放置与连接。

六、表格、量表与工程量

- 创建房间/区域表、门窗表、材料表（Schedule），设置字段、过滤与分组。

- 使用计算字段（公式）计算净面积、体积、数量与材料用量。

- 将表格导出为 Excel 或 CSV，用于造价或其他软件处理。

七、协同与项目管理

- 工作共享（Worksharing）：启用工作集（Workset）与中央模型（Central Model），团队成员本地化工作副本并同步（Synchronize）。

- 链接 CAD 与 Revit：使用“Link CAD/Link Revit”避免直接导入导致模型肥大，设置显示替代以清理线型。

- 版本管理与备份：定期保存本地副本并使用审查日志（History）追溯修改。

八、常见问题与解决方案

- 模型尺寸不准：检查项目单位、参考平面与族参数是否锁定错误。

- 性能慢：清理不使用的族/视图，使用工作集隔离大模型，简化复杂几何。

- 打印字体或线型错乱：确保所有字体嵌入，图纸使用统一打印机驱动（PDF 虚拟打印机）。

九、学习与进阶建议

- 项目实战练习：从简单住宅到多层办公楼逐步练习，最好能完成从建模到出图到族创建的完整流程。

- 学习资源：官方文档、课程平台、国内外 Revit 书籍与社区（如 BIM 模型库）。

- 规范与标准：尽早建立或遵循公司项目模板与 BIM 标准（命名规范、图层标准、族管理规范）。

结语

从零基础到熟练掌握 Revit，需要系统学习与大量实践。重点在于理解“模型驱动出图”的思路：模型是信息的载体，视图和图纸是信息的投影。掌握好层级关系（标高、轴网）、族参数化思想以及视图管理与出图流程，便能高效地在 Revit 中完成建筑设计与协同工作。希望本文能为你的 Revit 学习提供清晰的路径与实用的方法，祝你在 BIM 的道路上越走越顺。
