随着建筑信息模型（BIM）在工程设计、施工与运维中的广泛应用，Autodesk Revit 已成为建筑师、结构工程师和机电设计师的必备工具。本文以“Revit零基础入门：软件安装 + 快速建模实战”为框架，系统讲解从环境准备、软件安装、界面与基本概念，到一次典型的快速建模实战（以一栋小型两层住宅为例），并给出常见问题排查、效率技巧与后续学习路径建议，帮助零基础读者在较短时间内建立起可用的Revit建模能力。

一、准备工作与系统要求

1. 系统要求（概括）

- 操作系统：Windows 10/11 64位（按Revit版本要求）

- 处理器：多核处理器，推荐至少4核，主频越高越好

- 内存：16GB 起步，32GB 更佳（大型项目建议≥64GB）

- 显卡：支持 DirectX 11 的专业显卡（NVIDIA Quadro/RTX 或同级别消费卡）

- 硬盘：SSD（系统与Revit安装盘），项目文件可配大容量 HDD/SSD

- 分辨率：1920×1080 或更高

2. 许可证与账号

- 教育版、试用版、商业版（订阅）三类常见途径。注册 Autodesk 账号并激活订阅或教育许可。

- 企业或团队协作可使用 BIM 360 / Autodesk Construction Cloud 实现云协作。

二、Revit 软件安装步骤（以最新常见版本为例）

1. 下载与激活

- 登录 Autodesk 账号，在产品页面选择 Revit，下载对应版本安装包（Web Installer 或离线安装）。

- 运行安装程序，选择产品和组件（Revit Architecture / Structure / MEP 通常包含在 Revit 软件中）。

- 激活时输入 Autodesk 账号或序列号，连接网络完成验证。

2. 安装注意事项

- 关闭杀毒软件以避免安装出错。

- 若安装失败，检查 Windows 更新、显卡驱动，保证 .NET Framework 可用。

- 建议安装 Revit 的最新补丁或更新。

三、界面与基础概念快速入门

1. 界面组成

- 快速访问工具栏（常用命令）

- 功能区（Ribbon）：分为“体系结构”、“结构”、“系统”等标签页

- 属性面板（Properties）：显示当前元素或视图的参数

- 项目浏览器（Project Browser）：管理视图、图纸、族、楼层

- 视图窗口：平面图、立面、剖面、3D 视图

2. 基本概念

- 级别（Level）：相当于楼层标高，通常用于楼层平面、楼板、屋顶等

- 轴网（Grid）：建筑构造轴线，便于放置构件与标注

- 构件（Family）：族，分为系统族（墙、楼板、屋顶、楼梯等）和族文件（门窗、家具、设备）

- 参数（Parameter）：控制尺寸、材料、可变属性。分为类型参数与实例参数

- 视图（View）、图纸（Sheet）：设计输出的基本单位

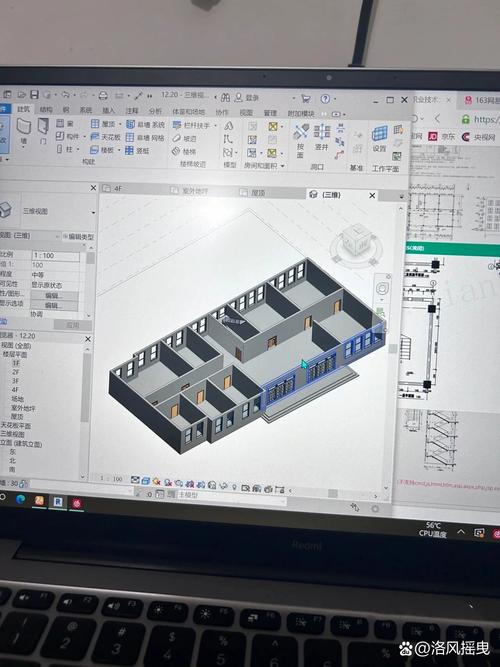

四、快速建模实战：两层小住宅（从零开始）

目标：在 Revit 中建立一个简单的两层住宅模型，包含墙体、门窗、楼板、屋顶、楼梯、剖面与出图。

1. 新建项目与模板

- 新建项目文件，选择“建筑模板（Architectural Template）”。

- 在项目浏览器中创建并命名视图（Ground Floor, First Floor, 3D View, Sections）。

2. 设置级别与轴网

- 在“立面”或“剖面”视图中，创建两个级别：Level 1（0mm）、Level 2（3000mm），并创建 Roof Level（6000mm）。

- 在平面视图中用“轴网（Grid）”绘制两组轴网（纵向与横向），命名 A、B、C / 1、2、3，轴距如：纵向 8000mm、横向 10000mm。

3. 画外墙与内墙

- 在 Ground Floor 视图，选择“墙（Wall）”命令，选择外墙类型（如 200mm 砖墙 + 100mm 保温，厚度可在类型中编辑）。

- 绘制矩形外轮廓：长 10,000mm、宽 8,000mm，厚度 300mm（示例）。

- 内墙用 thinner 类型（100mm），放置房间隔断，并用“墙顶端约束”将部分内墙延伸到 Level 2。

4. 放置门窗

- 从“族”库选择常用门窗族（若缺少可载入族 Family）。

- 门（Door）：选择单开门类型，定位在外墙或内墙上，调整门洞宽度（900mm）与门高（2100mm）。

- 窗（Window）：在外墙上布置窗户，设置窗台高度（900mm）、窗宽（1200mm）。

5. 创建楼板（Floor）

- 在 Level 1 视图选择“楼板（Floor）”命令，按墙体轮廓自动拾取边界，或手绘边界。

- 确认楼板厚度（如 200mm）与材料层次（上面饰面、结构层）。

6. 楼梯与栏杆

- 在 Ground Floor 视图选择“楼梯（Stairs）”命令，使用“直跑楼梯”或“按路径生成”。

- 设置步高（rise）与步深（run），Revit 会自动生成步数；示例：楼层高度 3000mm，步高 150mm → 步数 20。

- 添加栏杆（Railing），选择主楼梯边界自动生成。

7. 二层构建

- 切换到 Level 2 平面，放置内墙、门窗、楼板（Floor: Level 2），也可复制 Level 1 布局并根据需要调整。

- 房顶（Roof）：在 Roof Level 视图用“屋顶（Roof by Footprint）”绘制屋顶轮廓，设置坡度（如 pitch 30% 或 18°），选择过墙缘（Overhang）参数。

8. 开洞与窗台、檐口细化

- 使用“开口（Opening）”工具在楼板或屋顶开洞，为楼梯间和烟囱等预留空间。

- 使用“修剪/延长（Trim/Extend）”完善墙体与屋顶交接。

9. 创建剖面与尺寸标注

- 在平面图上设置剖面（Section），生成剖面视图检查楼层高度、楼梯、屋顶结构。

- 使用“尺寸（Dimension）”标注关键尺寸：轴距、房间净尺寸、门窗标高。

10. 生成图纸与出图

- 在“图纸（Sheet）”新建 A1 图纸，拖拽平面、立面、剖面与 3D 视图到图纸上。

- 添加标注（Title Block、比例、图名），导出为 PDF 或 DWG（视项目需求）。

五、常用快捷键与工具提升效率

- WT：并排显示多个视图

- ZF：缩放显示到当前可视范围

- AL：对齐（Align）

- MV：移动（Move）

- CO / COPY：复制

- TR：修剪/延长

- SL：斜线（Split）

- UNDO/REDO：撤销/重做（Ctrl+Z / Ctrl+Y）

建议根据个人习惯自定义常用命令快捷键。

六、建模实战中的常见问题与解决办法

1. 模型显示缓慢或卡顿

- 解决：开启视图简化模式（隐藏细节、使用草图模式），更新显卡驱动，增加内存，关闭阴影或剖面裁剪。

2. 门窗位置无法插入或移位

- 检查墙体厚度、墙类型是否为不连续层，确保门窗族支持当前墙厚或调整族参数。

3. 楼板/屋顶无法拾边界

- 检查边界是否封闭，有没有未连接的墙或线段。使用“删除并重新拾取边界”解决。

4. 族加载失败或比例不对

- 优选使用 Revit 官方或可信来源的族，导入后检查类型标注、尺寸单位，避免直接导入 CAD 中的块。

七、BIM 协作与文件管理建议

- 使用工作集（Workset）或工作共享（Worksharing）将模型分解为多个子集，便于多人协作。

- 文件命名与版本控制：ProjectName_V1.rvt、ProjectName_V2.rvt，且使用云存储或共享服务器备份。

- 链接与联动：结构、机电模型可通过“链接 Revit”或 IFC 导入，避免直接复制，以便各专业独立修改。

八、学习路径与资源推荐

- 官方教程：Autodesk Revit 在线帮助与官方课程

- 视频课程：Bilibili、优达学城、国内平台上的系统课程（注意选择与当前版本一致的教学）

- 实战练习：从简单住宅到小型商业建筑逐步提升；尝试完成一套完整的施工图出图流程。

- 社区与插件：加入 Revit 用户群、论坛（如 Revit China、Autodesk Forums），使用 Dynamo 自动化建模、优化重复任务。

九、常见扩展技能（进阶）

- Dynamo：可视化编程，批量修改参数、自动布置构件、生成复杂几何

- 家族制作（Family Editor）：掌握类型参数、嵌套族、共享参数，创建符合项目要求的门窗、家具族

- 结构/机电协同：学习结构建模与机电管线布置、碰撞检测（Navisworks、BIM 360）

结语

对于零基础入门者，建议先花时间熟悉界面与基本操作，再通过一个完整的小项目（如本文示例）练习从楼层设置到出图的完整流程。建模的质量不仅取决于操作技能，更依赖于对建筑构造、材料与施工细节的理解。不断练习、参考优秀项目与族库、加入社区交流，将有助于迅速提升 Revit 应用能力。祝你学习顺利，早日掌握 Revit 的强大功能并投入实战项目中。
