Revit 是 Autodesk 推出的基于 BIM（Building Information Modeling，建筑信息模型）技术的建筑信息建模软件，广泛用于建筑设计、结构、机电以及施工管理等环节。对于零基础的设计人员来说，学习 Revit 不仅能提高出图效率，还能实现从设计到施工信息的一体化管理。本文将以“零基础快速入门”为目标，结合实例与项目流程，带你从安装与界面认识入手，逐步掌握建模、族（Family）创建、视图与出图、项目协同和工程落地等核心内容，并提供若干练习与完整小型项目示例，帮助你快速上手并建立系统化思维。

一、准备与安装

- 系统需求：Windows 10/11（64 位）、建议 16GB 以上内存、SSD、独立显卡（支持 DirectX）。

- 账号与授权：注册 Autodesk 账号，获取试用或教育版许可（学生与教师可申请教育版）。

- 下载与安装：访问 Autodesk 官网，选择 Revit 指定版本（建议使用近两年的稳定版）。安装时可选择 Revit 本体与 Dynamo（可选）等组件。

- 学习资料：阅读官方帮助文档、观看官方视频教程，并准备一套工程图纸（平面图、轴网、标高）作为练习素材。

二、界面与基本操作

- 主界面组成：

- 快速访问工具栏（Quick Access Toolbar）：常用命令快捷键位置。

- 功能区（Ribbon）：按模块（Architecture、Structure、Systems、Insert、Annotate、Modify 等）组织命令。

- 属性面板（Properties）：显示选中元素或视图的参数，可进行编辑。

- 项目浏览器（Project Browser）：管理视图、族、图纸、明细表等。

- 绘图区（Canvas）：模型视图或图纸视图所在区域。

- 基本导航：

- 滚轮：滚动放大/缩小，按住滚轮拖动可旋转视图（3D）。

- 右键菜单：常用快捷操作，例如取消、删除等。

- 视图切换：双击项目浏览器中的视图名称或右键打开。

- 草图与捕捉：

- 使用“线(Line)”、“矩形(Rectangle)”等命令绘制草图，启用对象捕捉（OSNAP）确保连接精确。

三、项目设置与模板

- 新建项目：File → New → Project，选择合适的模板（建筑模板、结构模板、机械模板）。

- 单位设置：Manage → Project Units，设置长度、面积、角度单位。

- 级别与网格（Levels & Grids）：

- 在立面或剖面视图中创建 Levels（楼层标高），必做步骤，很多构件会参照等级来定位高度。

- 创建 Grid（轴网），在平面视图中放置轴线，作为结构与房间定位基准。

- 工作集与协同（小团队初学可先不启用工作集）：用于多人协同工作。

四、建筑构件建模（Architecture）

以下以一个小型三层住宅为例进行逐步建模演示。

1. 创建楼层与轴网

- 在立面视图中创建 Level：Level 1（标高 0.000m）、Level 2（3.300m）、Level 3（6.600m）、Roof（9.000m）。

- 在平面视图中创建 Grid：X、Y 轴网，尺寸根据图纸布置。

2. 绘制墙体（Wall）

- Architecture → Wall → 选择标准外墙类型（如外墙 300mm）。

- 在平面视图中沿轴网画墙，注意端点与轴网对齐。

- 修改墙属性：结构层顺序、隔热层厚度、材料等。

3. 放置门窗（Door & Window）

- Architecture → Door → 选择合适型号，放置到墙面，调节宽度与高度（如 D1：900×2100）。

- Window 类似，注意窗台高度（Sill Height）参数设置。

4. 楼板（Floor）与屋顶（Roof）

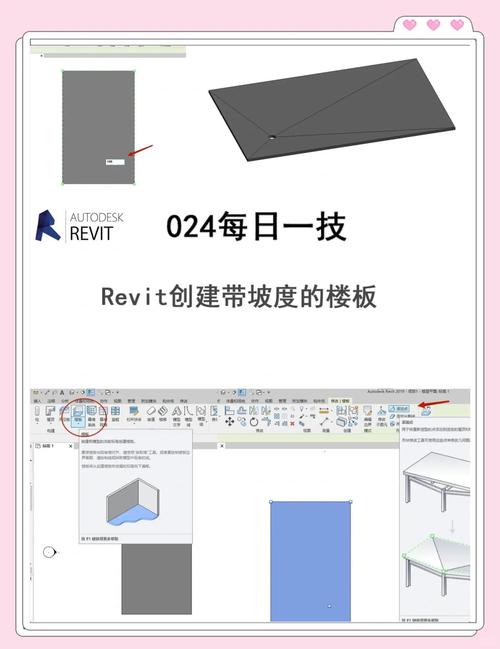

- Floor：Architecture → Floor → 使用边界草图勾勒楼板轮廓，选择楼板类型（厚度、材料）。

- Roof：可在平面视图或立面绘制屋面轮廓，使用 Roof by Footprint（屋顶平面轮廓）或 Roof by Extrusion（拉伸式屋顶）。

5. 楼梯（Stairs）与栏杆（Railing）

- Stairs：Architecture → Stair，选择自动楼梯或草图楼梯，设置踏步高度（Rise）、踏步深度（Run）。

- Railing：可自动附着于楼梯或边缘。

6. 阶段与屋内组件

- 放置家具（Component）：使用族库（Family）中的家具、厨卫设备等，或从 Autodesk Seek 下载。

- 标高与房间分区（Room）：Architecture → Room，将房间放置在室内以进行面积统计。

五、族（Family）基础

- 族的分类：系统族（System Family，如墙、楼板、屋顶，无法单独在 Family Editor 中创建）、载入族（Loadable Family，如桌椅、窗型）、内置族（In-Place Family，用于一次性复杂构件）。

- 创建简单族流程：

- File → New → Family，选择族模板（例如 Door、Window、Furniture）。

- 在族编辑器中绘制几何（Extrusion、Blend、Sweep），添加参数（参数类型：实例参数、类型参数）。

- 保存并载入到项目中（Load into Project）。

- 参数与尺寸驱动：利用尺寸标注（Dimension）标注并建立参数，使族具备可变尺寸特性。

六、视图、注释与出图

- 视图类型：平面图、立面、剖面、详图、三维视图。

- 视图管理：在项目浏览器中创建新视图、复制视图或创建工作集视图。

- 注释（Annotate）：文字、尺寸、剖面符号、细节线、材料标注等。

- 明细表（Schedules）：View → Schedules → Schedule/Quantities，可以统计门窗数量、房间面积、材料表等。

- 图纸（Sheets）：创建图纸并拖拽视图到图纸中，设置图框与比例。

- 输出：打印（Print）或导出为 PDF、DWG、IFC（文件 → Export → IFC 用于协同与施工阶段）。

七、项目协同与 BIM 流程

- 工作共享（Worksharing）：将项目保存为中央文件（Central Model），团队成员从中央文件分出本地副本（Local），进行协同建模。

- 链接与导入：Link Revit（链接模型）、Link CAD（链接 DWG），便于整合多专业模型。

- Clash 检查：使用 Navisworks 或 BIM 360 Glue 做碰撞检测，检查机电与结构间冲突。

- 协作平台：BIM 360、Autodesk Construction Cloud，用于云端协同、版本管理和施工管理。

八、实例练习（两个示例）

示例一：单体小住宅（入门）

目标：完成三层住宅的基本建模、门窗、楼梯、屋顶、楼板，输出施工图与门窗明细表。

步骤要点：

- 建立 Level 与 Grid。

- 绘制外墙与内隔墙，布置门窗。

- 做楼板、屋顶与楼梯。

- 添加房间并生成房间面积表。

- 创建图纸并放置平面、剖面与立面视图，生成门窗明细表并导出 PDF。

示例二：小型办公楼（进阶）

目标：建模含结构构件（梁、柱、楼板）、简单机电走线、楼梯电梯井，启用工作共享并导出 IFC 供机电专业使用。

步骤要点：

- 使用结构模板创建柱梁并与建筑模型协调。

- 建立电梯井与设备房，预留机电管线空间。

- 与团队成员协同（架构师、结构师、机电师），将各专业模型 Link 到主模型。

- 导出 IFC 并在 Navisworks 中做碰撞检测，生成问题清单（BIM 协同会议所用）。

九、实用技巧与常见问题

- 模型精度与LOD：根据项目阶段控制模型细化等级（LOD），初设阶段不必建模所有细节。

- 参数化设计：尽量使用类型参数控制重复构件，减少工作量。

- 模型清理：定期 Purge Unused 清理未使用的族与视图，保持文件轻量。

- 备份策略：开启自动保存并定期保存本地备份，协同项目关注中央文件的同步。

- 常见报错：族尺寸失效通常因约束冲突，检查标注与约束是否重复或互相矛盾。

十、进阶学习方向

- Dynamo 脚本：用于自动化重复任务、批量修改参数、复杂几何生成等。

- 结构与机电深化建模：学习 Revit Structure 与 Revit MEP 专业模块。

- 出图与渲染：使用 Revit 自带渲染器或联动 3ds Max、Enscape 做效果图。

- BIM 管理与合同：学习 BIM Execution Plan（BEP）、数据交换（IFC）、模型审查规范等。

结语

Revit 的学习不是一朝一夕的事，但掌握核心建模流程、族创建与视图出图技巧后，可以很快把握项目交付的关键环节。建议从小型项目做起，逐步增加复杂度，并结合真实工程反复练习：先实现建筑体量与主要构件，再补充族库、明细表与协同流程。通过本文的步骤与示例练习，你应能在短期内完成基础建模与出图任务，并具备继续深入学习 BIM 工作流与协同的能力。若你需要，我可以为你准备该教程的练习图纸（平面、轴网、标高）或一步步带你完成一个完整项目的实操视频脚本。需要哪一种，请告诉我你的具体需求与软件版本。
